32
| Français
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Lors de l’utilisation de disques à tronçonner diamantés, veil-
lez à ce que la flèche indiquant le sens de rotation qui se
trouve sur le disque diamanté à tronçonner coïncide avec le
sens de rotation de l’outil électroportatif (voir la flèche indi-
quant le sens de rotation qui se trouve sur le carter d’engre-
nage).
L’ordre du montage est indiqué sur la page des graphiques.
Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou
de serrage
13
et serrez-le à l’aide de la clé à ergots, voir cha-
pitre « Ecrou de serrage rapide ».
Après avoir monté le disque à meuler et avant de
mettre l’appareil en fonctionnement, contrôlez si l’ou-
til est correctement monté et s’il peut tourner libre-
ment. Assurez-vous que le disque à meuler ne frôle pas
le capot de protection ni d’autres éléments.
Un joint en plastique (rondelle élas-
tique) est directement monté autour de
l’alésage du flasque
11
.
Au cas où
cette rondelle élastique fasse défaut
ou qu’elle soit endommagée,
il faut
absolument remplacer la flasque d’en-
traînement
11
avant de continuer à
l’utiliser l’outil.
Plateau à lamelles
Lors de travaux avec le plateau à lamelles, montez tou-
jours le protège-main 18.
Plateau de ponçage en caoutchouc
Lors de travaux avec le plateau de ponçage en caout-
chouc 19, montez toujours le protège-main 18.
L’ordre du montage est indiqué sur la page des graphiques.
Montez l’écrou cylindrique
21
et serrez-le à l’aide de la clé à
ergots.
Brosse boisseau/brosse circulaire
Lors de travaux avec la brosse boisseau ou la brosse cir-
culaire, montez toujours le protège-main 18.
L’ordre du montage est indiqué sur la page des graphiques.
Vissez la brosse boisseau/la brosse circulaire sur la broche
d’entraînement de façon à ce qu’elle repose fermement sur le
flasque se trouvant au bout du filet de la broche. Serrez la
brosse boisseau/la brosse circulaire à l’aide d’une clé à
fourche.

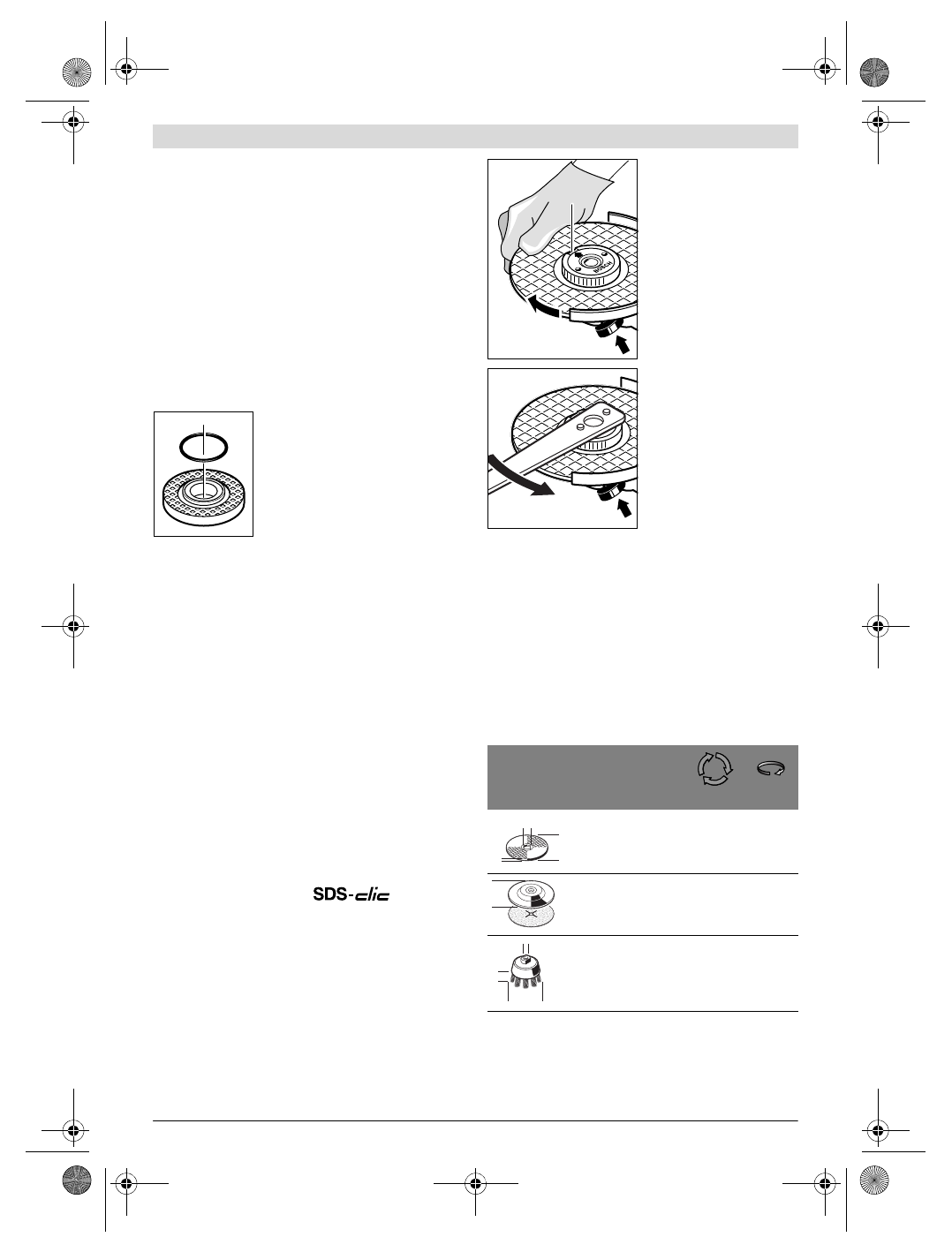

Ecrou de serrage rapide
Pour permettre un remplacement facile des disques à tron-
çonner sans utilisation d’autres outils, il est possible d’utiliser
l’écrou de serrage rapide
14
au lieu de l’écrou de serrage
13
.
L’écrou de serrage rapide 14 ne doit être utilisé
qu’avec les disques à meuler et à dégrossir.
N’utilisez qu’un écrou de serrage rapide 14 en parfait
état.
Lors du vissage, veillez à ce que la face avec le mar-
quage de l’écrou de serrage rapide 14 ne soit pas diri-
gée vers la meule; la flèche doit être dirigée vers la
marque 28.
Afin de bloquer la broche
d’entraînement, appuyez sur
le dispositif de blocage de la
broche
2
. Afin de serrer
l’écrou de serrage rapide,
tournez fortement la meule
dans le sens des aiguilles
d’une montre.
Un écrou de serrage rapide
non endommagé qui a été
correctement fixé peut être
desserrée à la main en tour-
nant l’anneau moleté dans le
sens inverse des aiguilles
d’une montre.
Ne desserrez jamais un
écrou de serrage rapide
bloqué au moyen d’une
pince mais utilisez une clé à
ergots.
Positionnez la clé à ergots conformément à la figure.
Outils de meulage autorisés
Tous les outils de meulage figurant dans ces instructions d’uti-
lisation peuvent être utilisés.
La vitesse de rotation admissible [tr/min] ou la vitesse circon-
férentielle [m/s] des outils de meulage utilisés doit corres-
pondre au moins aux indications figurant sur le tableau ci-des-
sous.
En conséquence, respectez la
vitesse de rotation ou la vi-
tesse circonférentielle
admissible figurant sur l’étiquette de
l’outil de meulage.
Faire pivoter le carter d’engrenage
Avant d’effectuer des travaux sur l’appareil (p. ex. tra-
vaux d’entretien, changement d’outils, etc.) et pour le
transporter ou le stocker, retirez l’accu de l’appareil
max.
[mm]
[mm]
D
b
d
[tr/min] [m/s]
115
1
2
5
6
6
22
,
2
22
,
2
10 000
10 000
80
80
115
1
2
5
–
–
–
–
10 000
10 000
80
80
75
30
M 14
10 000
45
28
b
d
D
D
D
b
d
