Det angivede svingningsniveau repræsenterer de væsentlige
anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes
til andre formål, med afvigende indsatsværktøj eller utilstræk-
kelig vedligeholdelse, kan svingningsniveauet afvige. Dette
kan føre til en betydelig forøgelse af svingningsbelastningen i
hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket eller
godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-
re til en betydelig reduktion af svingningsbelastningen i hele
arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol-
delse af el-værktøj og indsatsværktøj, holde hænder varme,
organisation af arbejdsforløb.
Overensstemmelseserklæring
Vi erklærer under almindeligt ansvar, at det produkt, der er
beskrevet under „Tekniske data“, er i overensstemmelse med
følgende standarder eller normative dokumenter: EN
6
0745
iht. bestemmelserne i direktiverne
2
011/
6
5/EU,
2
004/108/EF,
2
00
6
/4
2
/EF.
Teknisk dossier (
2
00
6
/4
2
/EF) ved:
Robert Bosch GmbH, PT/ETM
9
,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 04.1
2
.
2
01
2
Montering
Opladning af akku
Brug kun de ladeaggregater, der findes på tilbehørssi-
den.
Kun disse ladeaggregater er afstemt i forhold til den
Li-ion-akku, der bruges på dit el-værktøj.
Bemærk:
Akkuen er til dels oplades ved udleveringen. For at
sikre at akkuen fungerer 100 % oplades akkuen helt før første
ibrugtagning.
Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for-
kortes. En afbrydelse af opladningen beskadiger ikke akkuen.
Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell
Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet
med en beskyttelseskontakt: Indsatsværktøjet bevæger sig
ikke mere.
Tryk ikke videre på start-stop-kontakten efter automa-
tisk slukning af el-værktøjet.
Akkuen kan blive beskadi-
get.
Akkuen er udstyret med en NTC-temperaturovervågning, som
kun tillader en opladning i temperaturområdet mellem 0 ° C
og 45 ° C. Derved opnås en høj levetid for akkuen.
Læs og overhold henvisningerne mhr. bortskaffelse.

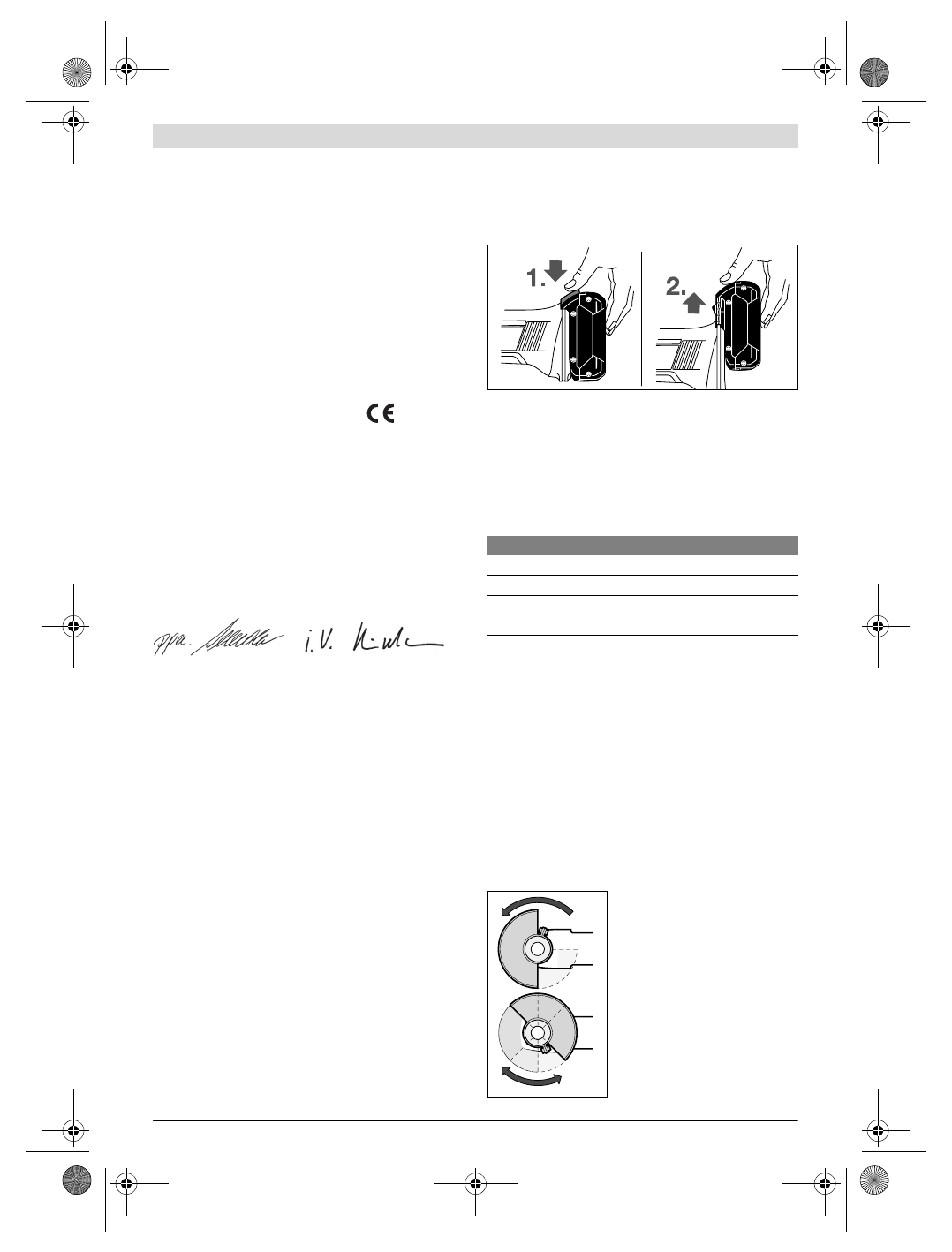

Akku tages ud
Akkuen
5
har to låsetrin, der forhindrer, at akkuen falder ud,
hvis man skulle komme til at trykke på akku-udløserknappen
6
ved et tilfælde. Så længe akkuen sidder i el-værktøjet, hol-
des den i position af en fjeder.
Akkuen tages ud
5
ved at trykke på udløsertasten
6
og trække
akkuen forud ud af el-værktøjet.
Undgå brug af vold.
Akku-ladetilstandsindikator (se Fig. A)
De tre grønne LED-lamper på akku-ladetilstandsindikatoren
24
viser akkuens ladetilstand
5
. Af sikkerhedstekniske grunde kan
ladetilstanden kun kontrolleres, når el-værktøjet står stille.
Tryk på tasten
23
for at få vist ladetilstanden. Dette er også
muligt, når akkuen er taget af
5
.
Lyser der ikke nogen LED, når der trykkes på tasten
23
, er ak-
kuen defekt og skal skiftes.
Montering af beskyttelsesanordninger
Tag akkuen ud af el-værktøjet, før der arbejdes på
el-værktøjet (f.eks. vedligeholdelse, værktøjsskift
osv.) samt før det transporteres og lægges til opbeva-
ring.
Utilsigtet aktivering af start-stop-kontakten er for-
bundet med kvæstelsesfare.
Bemærk:
Opstår brud på slibeskiven under arbejdet eller be-
skadiges holdeanordningerne på beskyttelsesskærm/på el-
værktøjet, skal el-værktøjet omgående sendes til et autorise-
ret værksted, adresser se afsnit „Kundeservice og brugerråd-
givning“.
Beskyttelseskappe til slibning
Sæt beskyttelseskappen
10
på
spindelhalsen. Tilpas beskytteles-
kappens
10
position i forhold til ar-
bejdets krav. Fastlås beskyttelses-
kappen
10
ved at spænde
stilleskruen
9
med unbrakonøglen
4
.
Dr. Egbert Schneider
Senior Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM
9
LED
Kapacitet
Konstant lys 3 x grøn
2
/3
Konstant lys
2
x grøn
1/3
Konstant lys 1 x grøn
< 1/3
Blinklys 1 x grøn
Reserve
