Deutsch |
11
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)

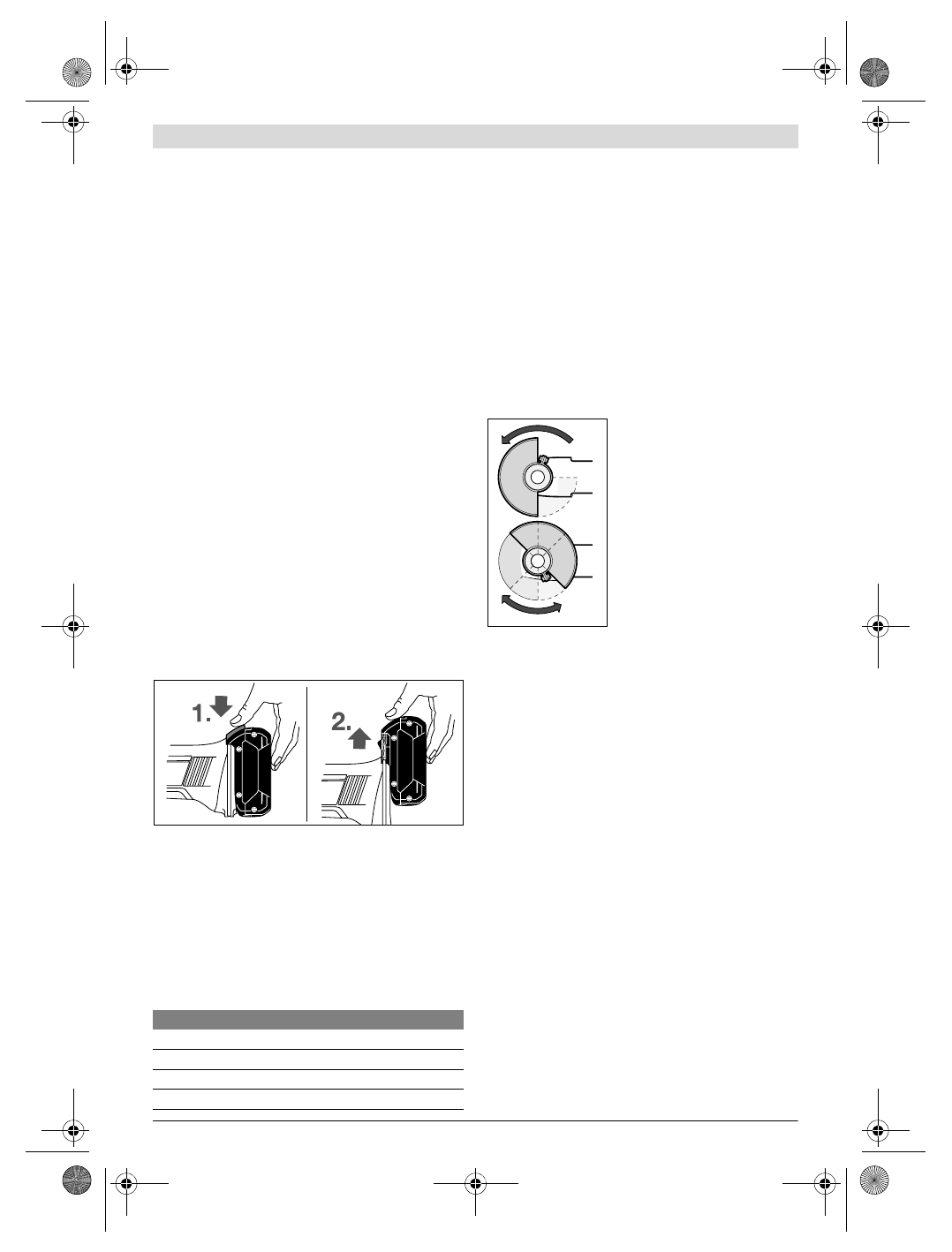

Montage
Akku laden
Benutzen Sie nur die auf der Zubehörseite aufgeführten
Ladegeräte.
Nur diese Ladegeräte sind auf den bei Ihrem
Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.
Hinweis:
Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
Drücken Sie nach dem automatischen Abschalten des
Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal-
ter.
Der Akku kann beschädigt werden.
Der Akku ist mit einer NTC-Temperaturüberwachung ausge-
stattet, welche ein Aufladen nur im Temperaturbereich zwi-
schen 0 ° C und 45 ° C zulässt. Dadurch wird eine hohe Akku-
Lebensdauer erreicht.
Beachten Sie die Hinweise zur Entsorgung.
Akku entnehmen
Der Akku
5
verfügt über zwei Verriegelungsstufen, die verhin-
dern sollen, dass der Akku beim unbeabsichtigten Drücken
der Akku-Entriegelungstaste
6
herausfällt. Solange der Akku
im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in
Position gehalten.
Zur Entnahme des Akkus
5
drücken Sie die Entriegelungstas-
te
6
und ziehen den Akku nach vorn aus dem Elektrowerk-
zeug.
Wenden Sie dabei keine Gewalt an.
Akku-Ladezustandsanzeige (siehe Bild A)
Die drei grünen LEDs der Akku-Ladezustandsanzeige
24
zei-
gen den Ladezustand des Akkus
5
an. Aus Sicherheitsgrün-
den ist die Abfrage des Ladezustands nur bei Stillstand des
Elektrowerkzeuges möglich.
Drücken Sie die Taste
23
, um den Ladezustand anzuzeigen.
Dies ist auch bei abgenommenem Akku
5
möglich.
Leuchtet nach dem Drücken der Taste
23
keine LED, ist der
Akku defekt und muss ausgetauscht werden.
Schutzvorrichtungen montieren
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z. B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.
Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Hinweis:
Nach Bruch der Schleifscheibe während des Betrie-
bes oder bei Beschädigung der Aufnahmevorrichtungen an der
Schutzhaube/am Elektrowerkzeug, muss das Elektrowerkzeug
umgehend an den Kundendienst geschickt werden, Anschriften
siehe Abschnitt „Kundendienst und Anwendungsberatung“.
Schutzhaube zum Schleifen
Setzen Sie die Schutzhaube
10
auf
den Spindelhals. Passen Sie die Po-
sition der Schutzhaube
10
den Er-
fordernissen des Arbeitsganges an.
Arretieren Sie die Schutzhaube
10
durch Festziehen der Feststell-
schraube
9
mit dem Innensechs-
kantschlüssel
4
.
Stellen Sie die Schutzhaube 10 so ein, dass ein Funken-
flug in Richtung des Bedieners verhindert wird.
Hinweis:
Die Codiernocken an der Schutzhaube
10
stellen
sicher, dass nur eine zum Elektrowerkzeug passende Schutz-
haube montiert werden kann.
Schutzhaube zum Trennen
Verwenden Sie beim Trennen mit gebundenen Schleif-
mitteln immer die Schutzhaube zum Trennen 16.
Sorgen Sie beim Trennen in Stein für eine ausreichende
Staubabsaugung.
Die Schutzhaube zum Trennen
16
wird wie die Schutzhaube
zum Schleifen
10
montiert.
Absaughaube zum Trennen mit Führungsschlitten
Die Absaughaube zum Trennen mit Führungsschlitten
26
wird
wie die Schutzhaube zum Schleifen
10
montiert.
Zusatzgriff
Verwenden Sie Ihr Elektrowerkzeug nur mit dem
Zusatzgriff 7.
Schrauben Sie den Zusatzgriff
7
abhängig von der Arbeitswei-
se rechts oder links am Getriebekopf ein.
Handschutz
Montieren Sie für Arbeiten mit dem Gummischleifteller
19 oder mit der Topfbürste/Scheibenbürste/Fächer-
schleifscheibe immer den Handschutz 18.
Befestigen Sie den Handschutz
18
mit dem Zusatzgriff
7
.
LED
Kapazität
Dauerlicht 3 x Grün
2
/3
Dauerlicht
2
x Grün
1/3
Dauerlicht 1 x Grün
< 1/3
Blinklicht 1 x Grün
Reserve
