42
| Español
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Limpie el husillo
8
y todas las demás piezas a montar.
Al sujetar y aflojar los útiles de amolar, retenga el husillo ac-
cionando para ello el botón de bloqueo del husillo
2
.
Solamente accione el botón de bloqueo del husillo es-
tando detenido el husillo.
En caso contrario podría dañar-
se la herramienta eléctrica.
Disco de amolar/tronzar
Tenga en cuenta las dimensiones de los útiles de amolar. El
diámetro del orificio debe ajustar correctamente en la brida
de apoyo. No emplee adaptadores ni piezas de reducción.
Al montar discos tronzadores diamantados, observar que la
flecha de dirección de éstos coincida con el sentido de giro de
la herramienta eléctrica (ver flecha marcada en el cabezal del
aparato).
El orden de montaje puede observarse en la página ilustrada.
Para sujetar el disco de amolar/tronzar, enroscar la tuerca de
fijación
13
y apretarla a continuación con la llave de dos pivo-
tes, ver apartado “Tuerca de fijación rápida ”.
Una vez montado el útil de amolar, antes de ponerlo a
funcionar, verificar si éste está correctamente monta-
do, y si no roza en ningún lado. Asegúrese de que el útil
no roza contra la caperuza protectora, ni otras piezas.
En la base del cuello de centrado de la
brida de apoyo
11
va alojada una pieza
de plástico (anillo tórico).
Si este anillo
tórico faltase o estuviese deteriora-
do,
es imprescindible reemplazar la bri-
da de apoyo
11
por otra en perfectas
condiciones.
Plato pulidor de fibra
Siempre utilice la protección para las manos 18 al tra-
bajar con el plato pulidor de fibra.
Plato lijador de goma
Siempre emplee la protección para las manos 18 al tra-
bajar con el plato lijador de goma 19.
El orden de montaje puede observarse en la página ilustrada.
Enrosque la tuerca tensora
21
en el husillo y apriétela con la
llave de dos pivotes.
Cepillo de vaso y de disco
Siempre utilice la protección para las manos 18 al tra-
bajar con los cepillos de vaso o de disco.
El orden de montaje puede observarse en la página ilustrada.
El cepillo de vaso o de disco deberá dejar enroscarse lo sufi-
ciente en el husillo, de manera que éste asiente firmemente
contra la cara de apoyo del husillo. Apretar firmemente el ce-
pillo de vaso o de disco con una llave fija.
Tuerca de fijación rápida
Para cambiar de forma sencilla el útil de amolar, sin necesidad
de aplicar herramientas auxiliares, puede Ud. emplear a tuer-
ca de fijación rápida
14
en lugar de la tuerca de fijación
13
.
La tuerca de fijación rápida 14 solamente deberá utili-
zarse para sujetar discos de amolar o tronzar.
Solamente utilice tuercas de fijación rápida 14 sin da-
ñar y en perfecto estado.
Al enroscarla, prestar atención a que la cara grabada de
la tuerca de fijación rápida 14 no quede orientada hacia
el disco de amolar; la flecha deberá coincidir además
con la marca índice 28.

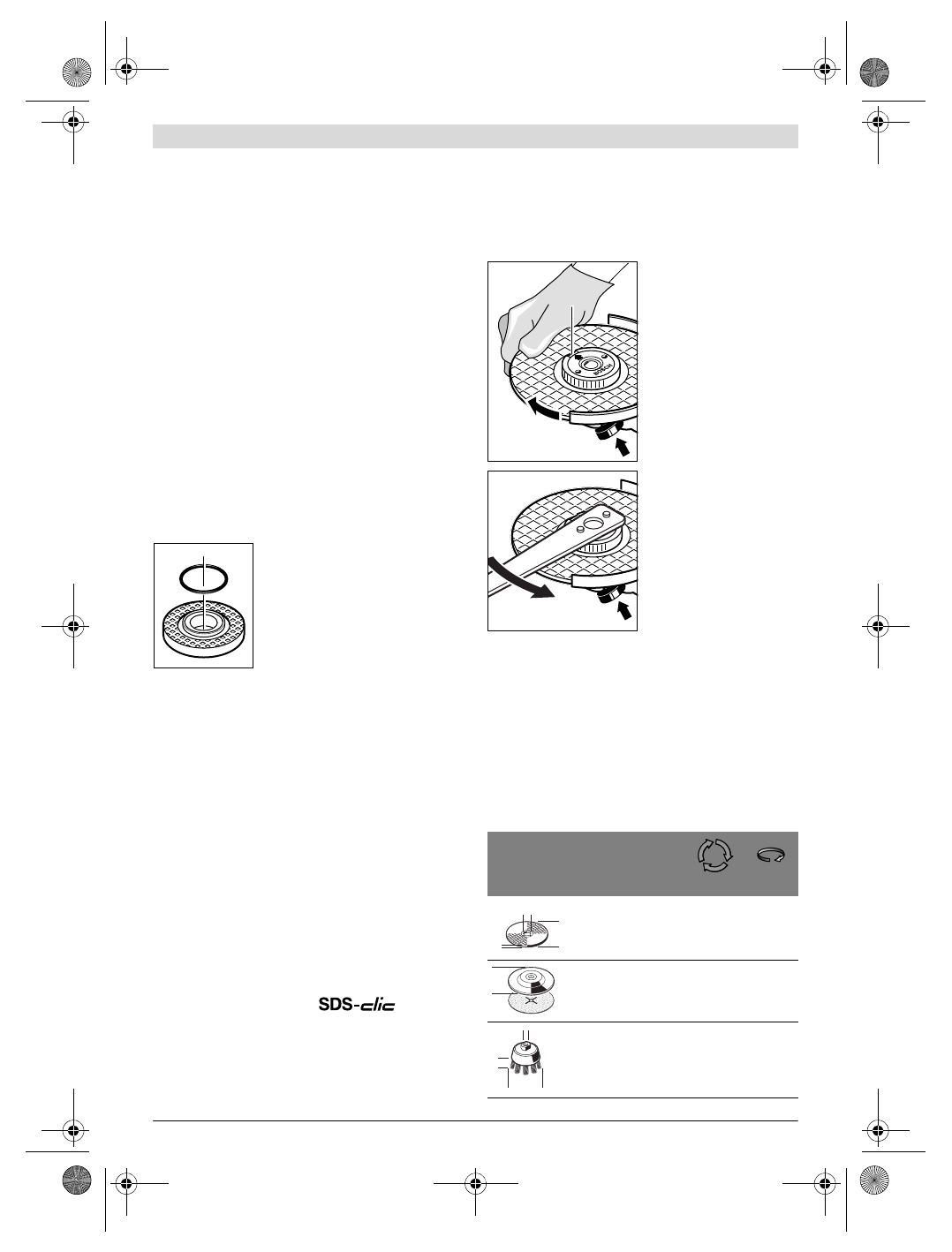

Accione el botón de bloqueo
del husillo
2
para retener el
husillo. Para apretar la tuerca
de fijación, girar fuertemente
el disco de amolar en el senti-
do de las agujas del reloj.
Una tuerca de fijación rápida,
correctamente montada,
puede aflojarse a mano giran-
do el anillo moleteado en sen-
tido contrario a las agujas del
reloj.
Jamás intente aflojar una
tuerca de fijación rápida
agarrotada con unas tena-
zas; utilice para ello la llave
de dos pivotes.
Aplique la lla-
ve de dos pivotes según se muestra en la figura.
Útiles de amolar admisibles
Puede utilizar todos los útiles de amolar mencionados en es-
tas instrucciones de manejo.
Las revoluciones [min
-1
] o velocidad periférica [m/s] admisi-
bles de los útiles de amolar empleados, deberán cumplir co-
mo mínimo las indicaciones detalladas en la tabla siguiente.
Por ello, es imprescindible tener en cuenta las
revoluciones
o velocidad periférica
admisibles que figuran en la etiqueta
del útil de amolar.
máx.
[mm]
[mm]
D
b
d
[min
-1
]
[m/s]
115
1
2
5
6
6
22
,
2
22
,
2
10 000
10 000
80
80
115
1
2
5
–
–
–
–
10 000
10 000
80
80
75
30
M 14
10 000
45
28
b
d
D
D
D
b
d
