89

Прежде  чем  приступать  к  техническо

-

му  обслуживанию  электронных  эле

-

ментов  оборудования  необходимо

отключить установку от сети.

СЕЧЕНИЕ ПИТАЮЩЕГО КАБЕЛЯ

типа HO5RR-F

Модель

TG..664 GHI, PG..664 GGHI

230 В

3 x 0,75 mm

2

  (*) (**)

Модель

TEM..664 GHI

230 В

3 x 1,5 mm

2

  (*) (**)

(*) –

штепсельное соединение

(**) –

настенное соединение

ЗАЗЕМЛЕНИЕ

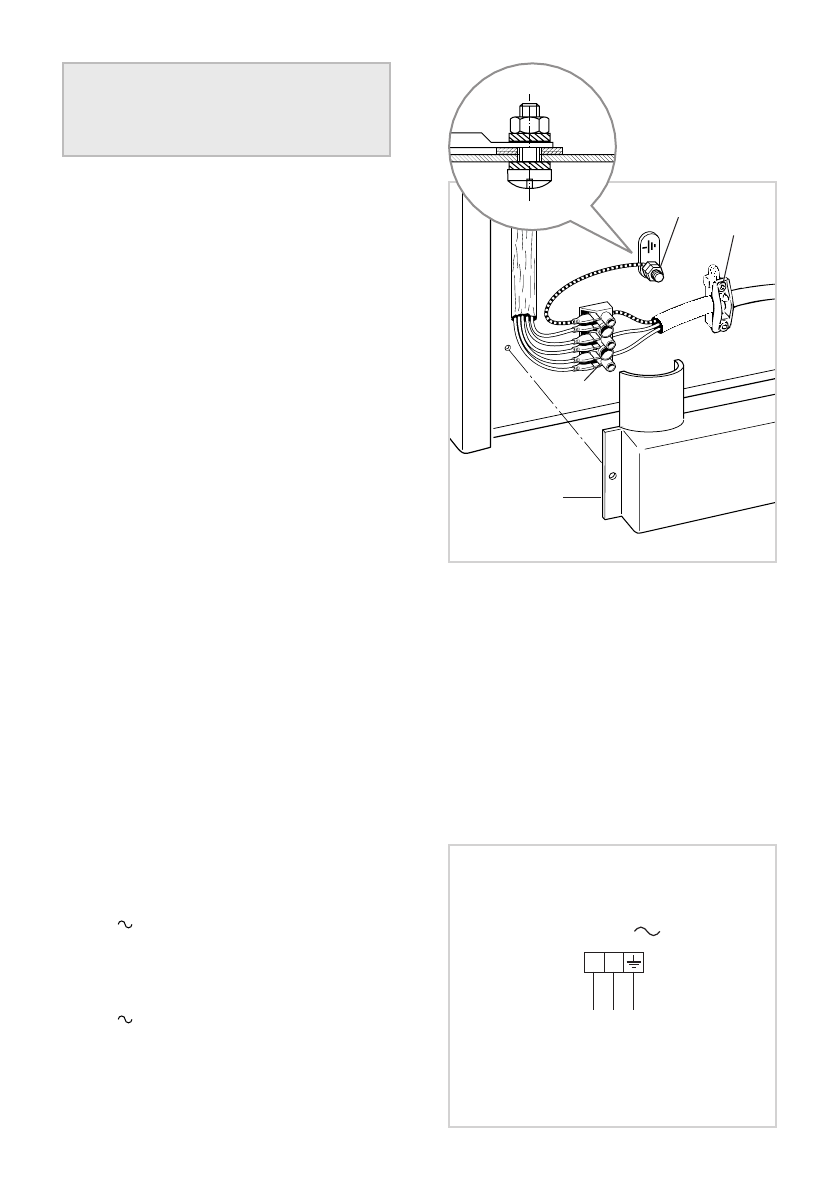

ПОДСОЕДИНЕНИЕ НОВОГО

ПИТАЮЩЕГО КАБЕЛЯ

Для  подсоединения  питающего  кабеля  к

плите необходимо следующее:

–

Открутите  винты,  фиксирующие  защит-

ную пластину А на задней стороне плиты

(Рис. 9.1).

–  Вставьте в держатель D питающий кабель

с сечением согласно указаниям, данным в

главе «Сечение питающего кабеля».

–  Подсоедините  провода  к  клеммной  пане-

ли В, как показано на рисунке 9.2:

–  Подсоедините  провода  к  клеммной  пане-

ли  В,  как  показано  на  рисунке  9.2,  или

фазовый  провод  к  клеммной  панели  В,  а

заземляющий провод – к клемме PE (Рис.

9.1).

–  П р о т я н и т е   п и т а ю щ и й   к а б е л ь   и

зафик¬сируйте  его  с  помощью  специаль-

ного держателя D.

–  Установите  на  прежнее  место  предохра-

нительную пластину А.

Рис. 9.2

Рис. 9.1

B

PE

D

A

230 V

PE

N

L

1

(L

2

)
