45

Before  effecting  any  intervention  on

the  electrical  parts  of  the  appliance,

the connection to the network must be

interrupted.

FEEDER CABLE SECTION

“TYPE HO5RR-F”

Models:

 TG..664 GHI, PG..664 GGHI

230 V

3 x 0,75 mm

2

  (*) (**)

Model:

 TEM..664 GHI

230 V

3 x 1,5 mm

2

  (*) (**)

(*) –   Connection  possible  with  plug  and

outlet

(**) –  Connection with wall box connection

ELECTRICAL  FEEDER  CABLE

CONNECTION

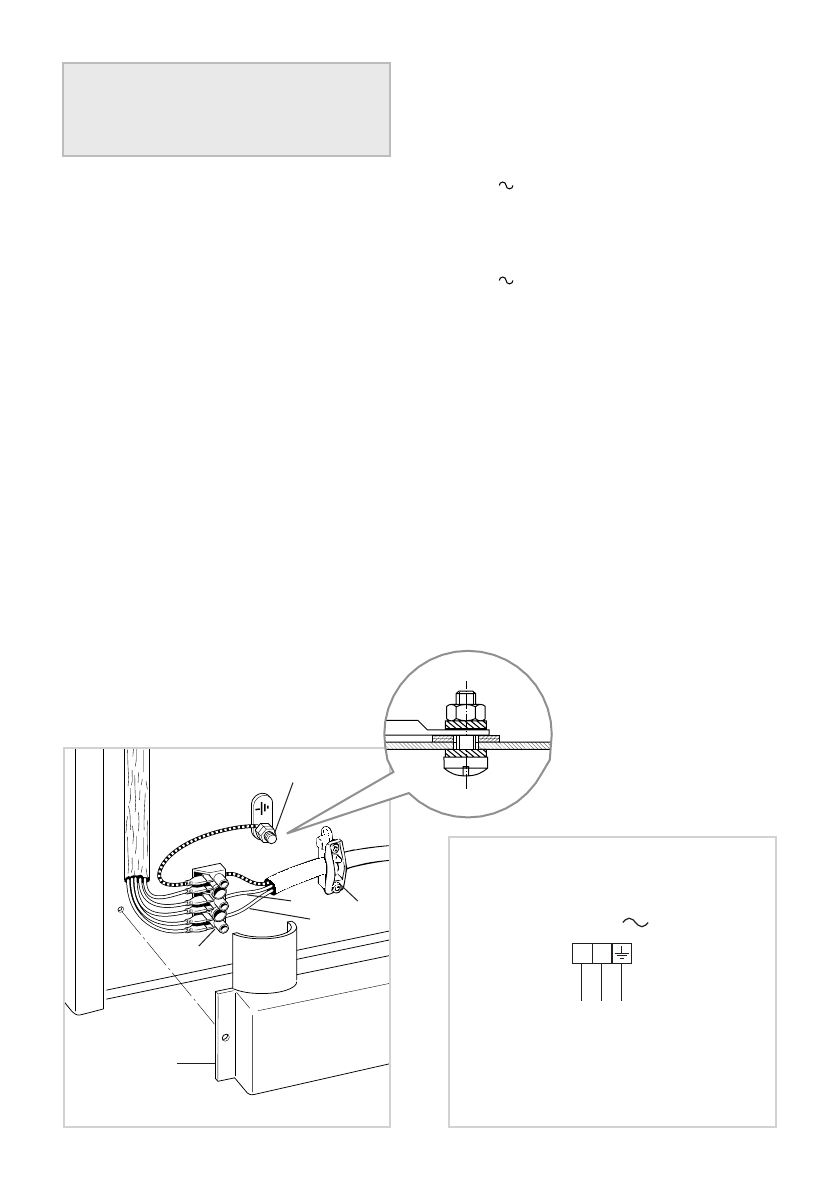

To connect the supply cable:
-  Remove the screws securing the cover

“

A

” on the rear of the cooker (fig. 9.1).

-  Feed  the  supply  cable  through  the

cable  clamp  “

D

”.  The  supply  cable

must  be  of  a  suitable  size  for  the  cur-

rent  requirements  of  the  appliance;

see  the  section  “Feeder  cable  sec-

tion”.

-  Connect  the  wires  to  the  terminal

block  “

B

”  as  shown  in  the  diagram  in

figure  9.2;  or  connect  the  phase  wires

to the terminal block “

B

” and the earth

wire  to  the  terminal  PE  as  shown  in

figure 9.1.

-  Take  up  any  slack  in  the  cable  and

secure with the cable clamp “

D

”.

-  Replace the cover “

A

”.

Fig. 9.1

D

N

B

PE

A

L

230 V

PE

N

L

1

(L

2

)

Fig. 9.2
