41

SUBSTITUTION  OF  THE  OVEN

AND  GRILL  INJECTORS

If  not  supplied  with  the  appliance,

the  injectors  are  available  near  the

Service  Centre.

Select the injectors to be replaced according

to the “Table for the choice of the injectors”.
The  nozzle  diameters,  expressed  in  hun-

dredths  of  a  millimetre,  are  marked  on  the

body of each injector.
The  hob  can  be  opened  in  the  following

way:

a) oven burner

– Lift and remove the lower panel inside the

oven.

–  Remove  the  burner  securing  screw  (fig.

8.7).

–  Withdraw  the  burner  as  shown  in  figure

8.8  and  rest  it  inside  the  oven. Take  care

not  to  damage  the  wire  to  the  ignition

electrode and the safety valve probe.

–  Using  a  7  mm  box  spanner,  unscrew  the

injector (indicated by the arrow in fig. 8.8)

and replace it by the proper one accord-

ing to the kind of gas.

  Then replace the burner repeating the

above steps in reverse order.

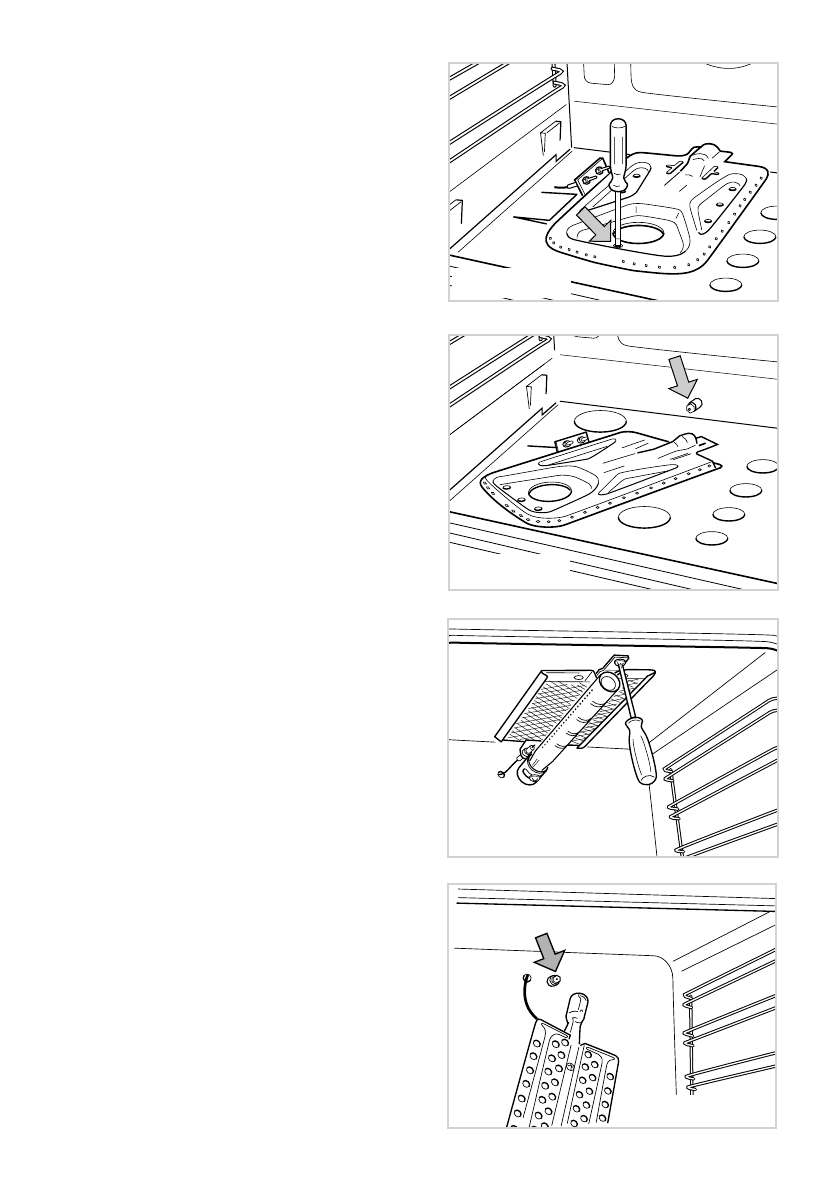

Fig. 8.7

Fig. 8.8

Fig. 8.9

Fig. 8.10

b) grill burner

–  Remove  the  burner  by  unscrewing  the

front screw (fig. 8.9).

  Gently suspend the burner as shown in

figure 8.10.

  Be  careful  not  to  damage  the  wire  of

the  electric  ignition  and  the  probe  of

the safety valve.

– Using a 7 mm box spanner, replace the

injector  (indicated  by  the  arrow  in  fig.

8.10).

–  Replace  the  burner  repeating  the

above steps in reverse order.
