FEEDER CABLE SECTION

Type HO5RR-F

230 V

3 x 2,5 mm

2

ELECTRICAL  FEEDER  CABLE

CONNECTION

To connect the supply cable:
-  Remove the screws securing the cover

“

A

” on the rear of the cooker (fig. 9.1).

-  Feed  the  supply  cable  through  the

cable  clamp  “

D

”.  The  supply  cable

must  be  of  a  suitable  size  for  the  cur-

rent  requirements  of  the  appliance;

see  the  section  “Feeder  cable  sec-

tion”.

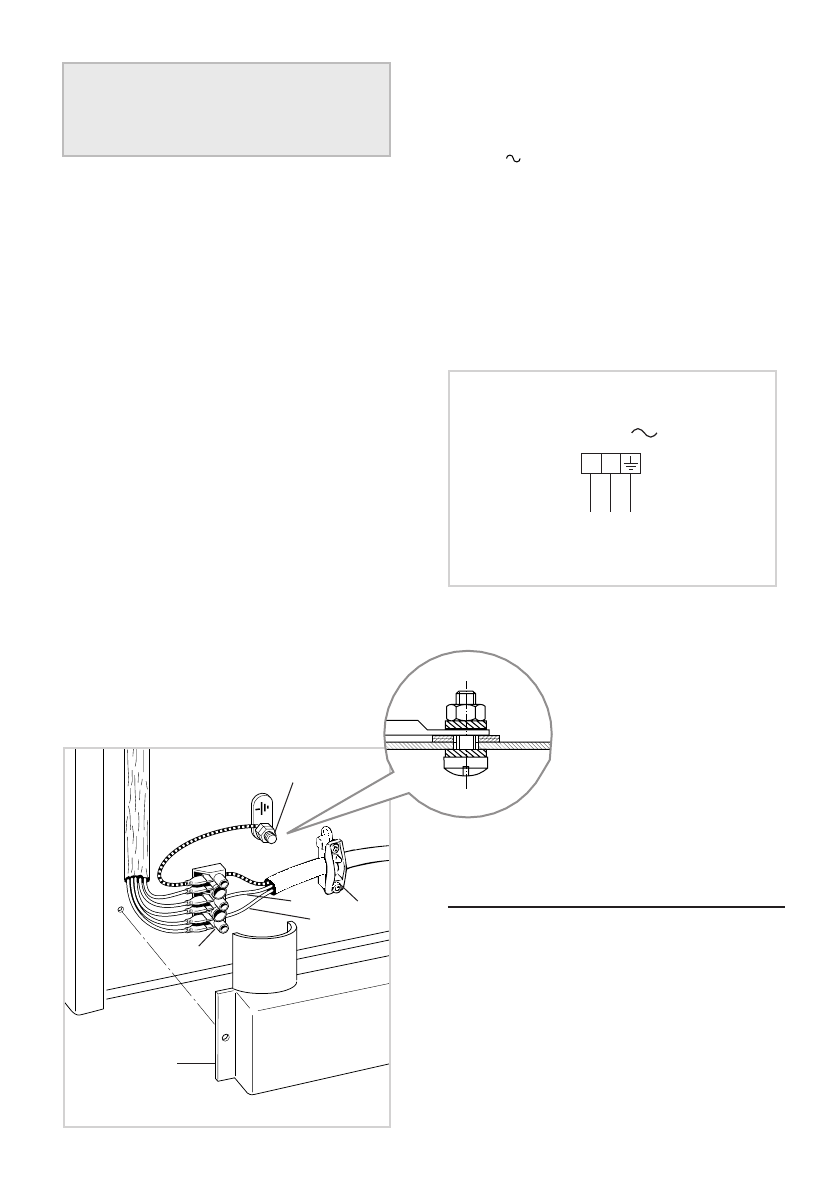

-  Connect  the  wires  to  the  terminal

block  “

B

”  as  shown  in  the  diagram  in

figure  9.2;  or  connect  the  phase  wires

to the terminal block “

B

” and the earth

wire  to  the  terminal  PE  as  shown  in

figure 9.1.

-  Take  up  any  slack  in  the  cable  and

secure with the cable clamp “

D

”.

-  Replace the cover “

A

”.

230 V

PE

N

L

1

(L

2

)

Fig. 9.2

Fig. 9.1

D

N

B

E

A

L

Descriptions  and  illustrations  in  this  booklet

are given as simply indicative.

The manufacturer reserves the right, consider-

ing the characteristics of the models described

here,  at  any  time  and  without  notice,  to  make

eventual  necessary  modifications  for  their

construction or for commercial needs.

Before  effecting  any  intervention  on

the  electrical  parts  of  the  appliance,

the connection to the network must be

interrupted.
