 Türkçe |

95

Bosch Power Tools

1 609 92A 04B | (14.12.12)

Uygunluk beyanı

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan
ürünün aşağıdaki norm veya normatif belgelere uygunluğunu
beyan ederiz: 2011/65/AB, 2004/108/AT, 2006/42/AT yö-
netmelik hükümleri uyarınca EN 60745.

Teknik belgelerin bulunduğu merkez (2006/42/AT):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 14.12.2012

Montaj

Akünün şarjı



Sadece aksesuar sayfasında belirtilen şarj cihazlarını
kullanın.

Sadece bu şarj cihazları elektrikli el aletinizde

kullanılan Li-İonen akülere uygundur.

Açıklama:

Akü kısmi şarjlı olarak teslim edilir. Aküden tam

performansı elde edebilmek için ilk kullanımdan önce aküyü
şarj cihazında tam olarak şarj edin.

Li-Ionen aküler kullanım ömürleri kısalmadan istendiği zaman
şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.

Li-Ionen aküler Electronic Cell Protection (ECP) sistemi ile de-
rin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el
aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti ar-
tık hareket etmez.



Elektrikli el aletiniz otomatik olarak kapandığında artık
açma/kapama şalterine basmayın.

Aksi takdirde akü ha-

sar görebilir.

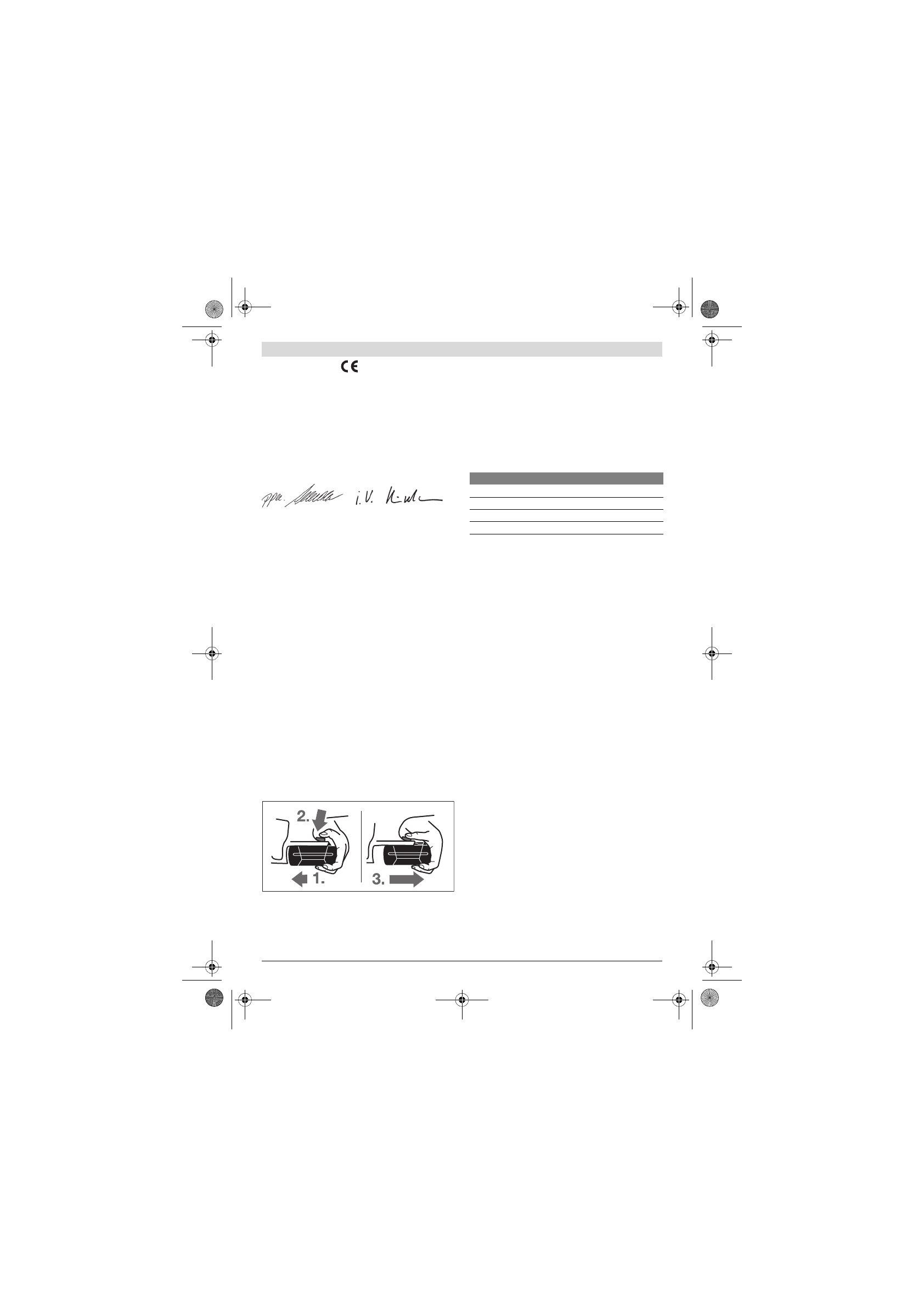

Akünün çıkarılması

Akünün

12

 iki kilitlenme kademesi vardır ve bunlar akü boşa

alma düğmesine

13

 yanlışlıkla basıldığında akünün aletten çı-

karak düşmesini önler. Akü elektrikli el aleti içinde bulunduğu
sürece bir yay yardımıyla bu pozisyonda tutulur.

Aküyü

12

 çıkarmak için:

– Aküyü elektrikli el aletinin ayağına doğru itin (1.) ve aynı

anda akü boşa alma düğmesine

13

 basın (2.).

– Kırmızı bir şerit görününceye kadar aküyü elektrikli el ale-

tinden çekin (3.).

– Akü boşa alma düğmesine

13

 bir kez daha basın ve aküyü

tam olarak çekerek çıkarın.

Akü şarj durumu göstergesi

Akü şarj durumu göstergesinin

15

 üç yeşil LED’i akünün

12

şarj durumunu gösterir. Güvenlik nedenleriyle akünün şarj du-
rumu ancak elektrikli el aleti dururken sorulabilir.

– Akünün şarj durumunu öğrenmek için şarj durumu göster-

gesi tuşuna

16

 basın (bunu akü çıkarılmış durumda da ya-

pabilirsiniz). Yaklaşık 5 saniye sonra şarj durumu göster-
gesi otomatik olarak söner.

Şarj durumu gösterge tuşuna

16

 basıldıktan sonra hiçbir LED

yanmazsa, akü arızalı demektir ve değiştirilmesi gerekir.

Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya ya-
nar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başla-
dığında akü tam olarak şarj edilmiş demektir. Akü tam olarak
şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar sö-
ner.

Akü bir NTC sıcaklık kontrol sistemi ile donatılmış olup, bu sis-
tem sadece 0 ° C ... 45 ° C sıcaklık aralığında şarj işlemine izin
verir. Bu sayede akünün kullanım ömrü önemli ölçüde uzar.

Ek tutamak



Elektrikli el aletinizi her zaman ek tutamakla 17 kullanın.

Ek tutamağın çevrilmesi (Bakınız: Şekil A)

Güvenli ve yorulmadan çalışabilmek için ek tutamağın

17

 ko-

numunu istediğiniz gibi ayarlayabilirsiniz.

– Ek tutamağın konumunu ayarlamak için

11

 kelebek vidayı

saat hareket yönünün tersine çevirin ve ek tutamağı

17

 is-

tediğiniz konuma getirinin. Daha sonra kelebek vidayı

11

saat hareket yönünde çevirerek sıkın.

Delik derinliğinin ayarlanması (Bakınız: Şekil B)

Derinlik mesnedi

1

 ile istenen delik derinliği

X

 ayarlanabilir.

– Derinlik mesnedi konumu ayar düğmesine

10

 basın ve de-

rinlik mesnedini ek tutamak

17

 içine yerleştirin.

Derinlik mesnedindeki

1

 yivler yukarıyı göstermelidir.

– SDS-plus ucu SDS-plus uç kovanına

2

 sonuna kadar itin.

SDS-plus uç hareket edecek olursa delme derinliği ayarı
yanlış olabilir.

– Derinlik mesnedini, matkap ucunun sivri tarafı ile derinlik

mesnedinin ucu arasındaki mesafe istenen delik derinliği-
ne eşit olacak biçimde

X

 dışarı doğru çekin.

Mandrenin ve ucun değiştirilmesi

Darbeli delme için SDS-plus mandrene takılabilen SDS-plus
uçlara ihtiyacınız vardır.

Ahşap, metal, seramik ve plastik malzemede darbesiz delme
ile vidalama işlerinde SDS-plus’suz uçlar (örneğin silindir şaft-
lı uçlar) kullanılır. Bu uçlar için hızlı germeli mandrene veya
anahtarlı mandrene ihtiyacınız vardır.

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

LED

Kapasitesi

Sürekli ışık 3 x yeşil

≥

2/3

Sürekli ışık 2 x yeşil

≥

1/3

Sürekli ışık 1 x yeşil

< 1/3

Yanıp sönen ışık 1 x yeşil

Rezerve
