110

 | Česky

1 609 92A 04B | (14.12.12)

Bosch Power Tools

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Tech-
nická data“ popsaný výrobek je v souladu s následujícími nor-
mami nebo normativními dokumenty: EN 60745 podle usta-
novení směrnic 2011/65/EU, 2004/108/ES, 2006/42/ES.

Technická dokumentace (2006/42/ES) u:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 14.12.2012

Montáž

Nabíjení akumulátoru



Používejte pouze nabíječky uvedené na straně příslu-
šenství.

Jen tyto nabíječky jsou sladěny s akumulátorem

Li-ion použitým u Vašeho elektronářadí.

Upozornění:

Akumulátor se expeduje částečně nabitý. Pro

zaručení plného výkonu akumulátoru jej před prvním nasaze-
ním v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít.
Přerušení procesu nabíjení nepoškozuje akumulátor.

Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“
chráněn proti hlubokému vybití. Při vybitém akumulátoru bu-
de elektronářadí chráničem vypnuto: nasazený nástroj se už
nebude pohybovat.



Po automatickém vypnutí elektronářadí už spínač dál
nestlačujte.

Akumulátor se může poškodit.

Odejmutí akumulátoru

Akumulátor

12

 je opatřen dvěma stupni zajištění, jež mají za-

bránit tomu, aby akumulátor při neúmyslném stlačení odjišťo-
vacího tlačítka

13

 vypadl ven. Pokud je akumulátor nasazený

do elektronářadí, je držen ve své poloze pružinou.

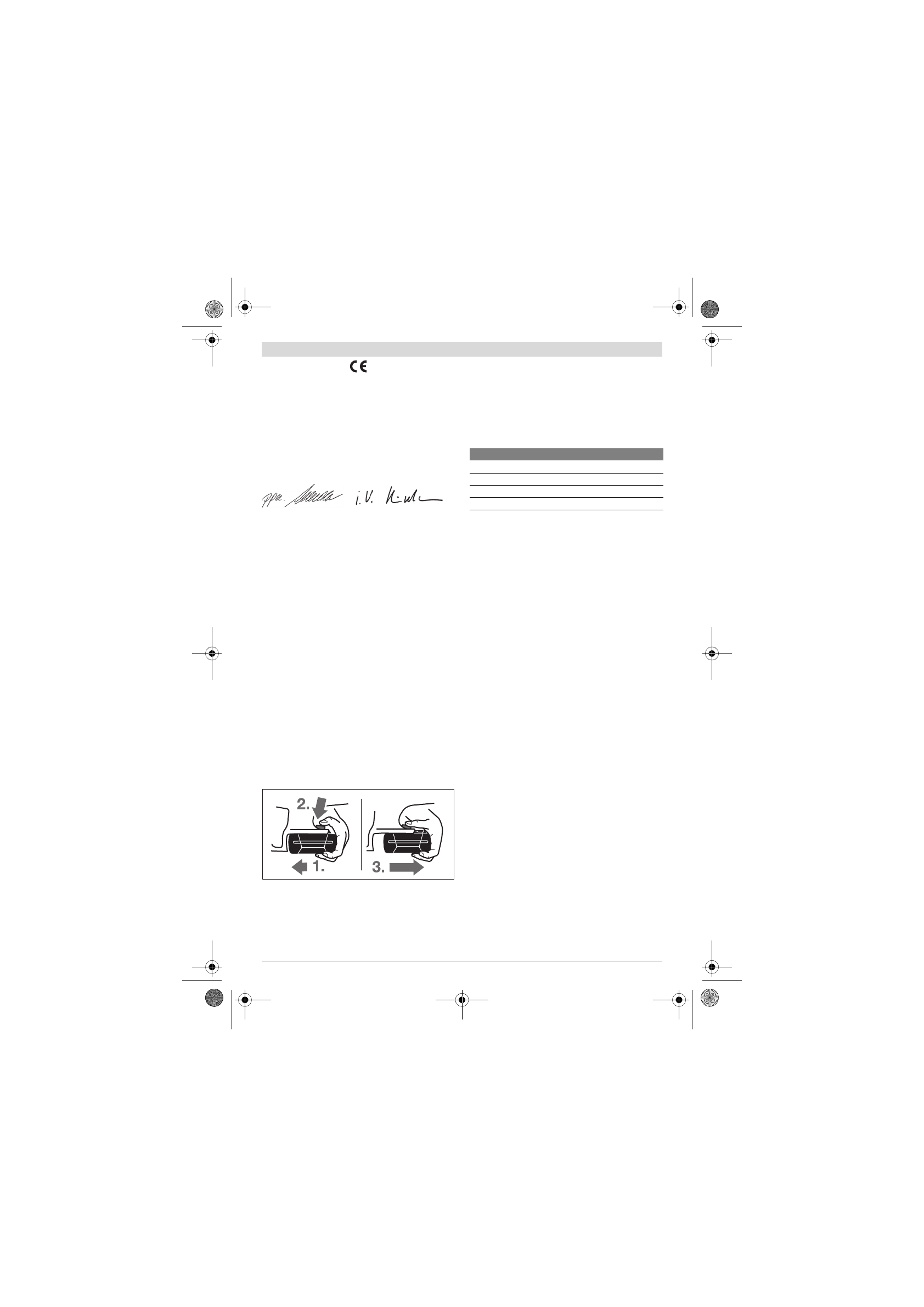

Pro odejmutí akumulátoru

12

:

– Stlačte akumulátor proti patě elektronářadí (1.) a součas-

ně zatlačte na odjišťovací tlačítko

13

 (2.).

– Vytáhněte akumulátor z elektronářadí, až je viditelný čer-

vený proužek (3.).

– Ještě jednou stlačte odjišťovací tlačítko

13

 a akumulátor

vytáhněte zcela ven.

Ukazatel stavu nabití akumulátoru

Tři zelené kontrolky LED ukazatele stavu nabití akumulátoru

15

 indikují stav nabití akumulátoru

12

. Z bezpečnostních dů-

vodů je dotaz na stav nabití možný pouze za stavu klidu elek-
tronářadí.

– Stlačte tlačítko

16

, aby se ukázal stav nabití (možné i při

odejmutém akumulátoru). Po ca. 5 sekundách ukazatel
stavu nabití automaticky zhasne.

Nesvítí-li po stlačení tlačítka

16

 žádná LED, je akumulátor

vadný a musí být vyměněn.

Během procesu nabíjení se tři zelené kontrolky LED po sobě
krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když
tyto tři zelené kontrolky LED svítí trvale. Asi 5 minut poté, co
byl akumulátor plně nabit, tři zelené kontrolky LED opět zhas-
nou.

Akumulátor je vybaven kontrolou teploty NTC, která dovolí
nabíjení pouze v rozmezí teplot 0 ° C a 45 ° C. Tím se dosáhne
vysoké životnosti akumulátoru.

Přídavná rukojeť



Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 17.

Natočení přídavné rukojeti (viz obr. A)

Abyste dosáhli bezpečné a bezúnavové pracovní držení, mů-
žete přídavné držadlo

17

 libovolně natočit.

– Otočte křídlový šroub pro přestavení přídavné rukojeti

11

proti směru hodinových ručiček a otočte přídavné
držadlo

17

 do požadované polohy. Potom opět utáhněte

křídlový šroub

11

 ve směru hodinových ručiček.

Nastavení hloubky vrtání (viz obr. B)

Pomocí hloubkového dorazu

1

 lze stanovit požadovanou

hloubku vrtání

X

.

– Stlačte tlačítko pro nastavení hloubky dorazu

10

 a nasaďte

hloubkový doraz do přídavné rukojeti

17

.

Rýhování na hloubkovém dorazu

1

 musí ukazovat nahoru.

– Vsuňte nasazovací nástroj SDS-plus až na doraz do nástro-

jového držáku SDS-plus

2

. Pohyblivost nástroje SDS-plus

jinak může vést k chybnému nastavení hloubky vrtání.

– Hloubkový doraz vytáhněte natolik ven, aby vzdálenost

mezi špičkou vrtáku a špičkou hloubkového dorazu odpo-
vídala požadované hloubce vrtání

X

.

Volba sklíčidla a nástrojů

Pro příklepové vrtání potřebujete nástroje SDS-plus, které se
nasazují do vrtacího sklíčidla SDS-plus.

Pro vrtání bez příklepu do dřeva, kovu, keramiky a umělé
hmoty a též pro šroubování se používají nástroje bez SDS-plus
(např. vrták s válcovou stopkou). Pro tyto nástroje potřebuje-
te rychloupínací sklíčidlo resp. ozubené sklíčidlo.

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

LED

Kapacita

trvalé světlo 3 x zelené

≥

2/3

trvalé světlo 2 x zelené

≥

1/3

trvalé světlo 1 x zelené

< 1/3

blikající světlo 1 x zelené

rezerva
