Po samodejnem izklapljanju električnega orodja ne pri-
tiskajte vklopno/izklopnega stikala.

Akumulatorska ba-

terija se lahko poškoduje.

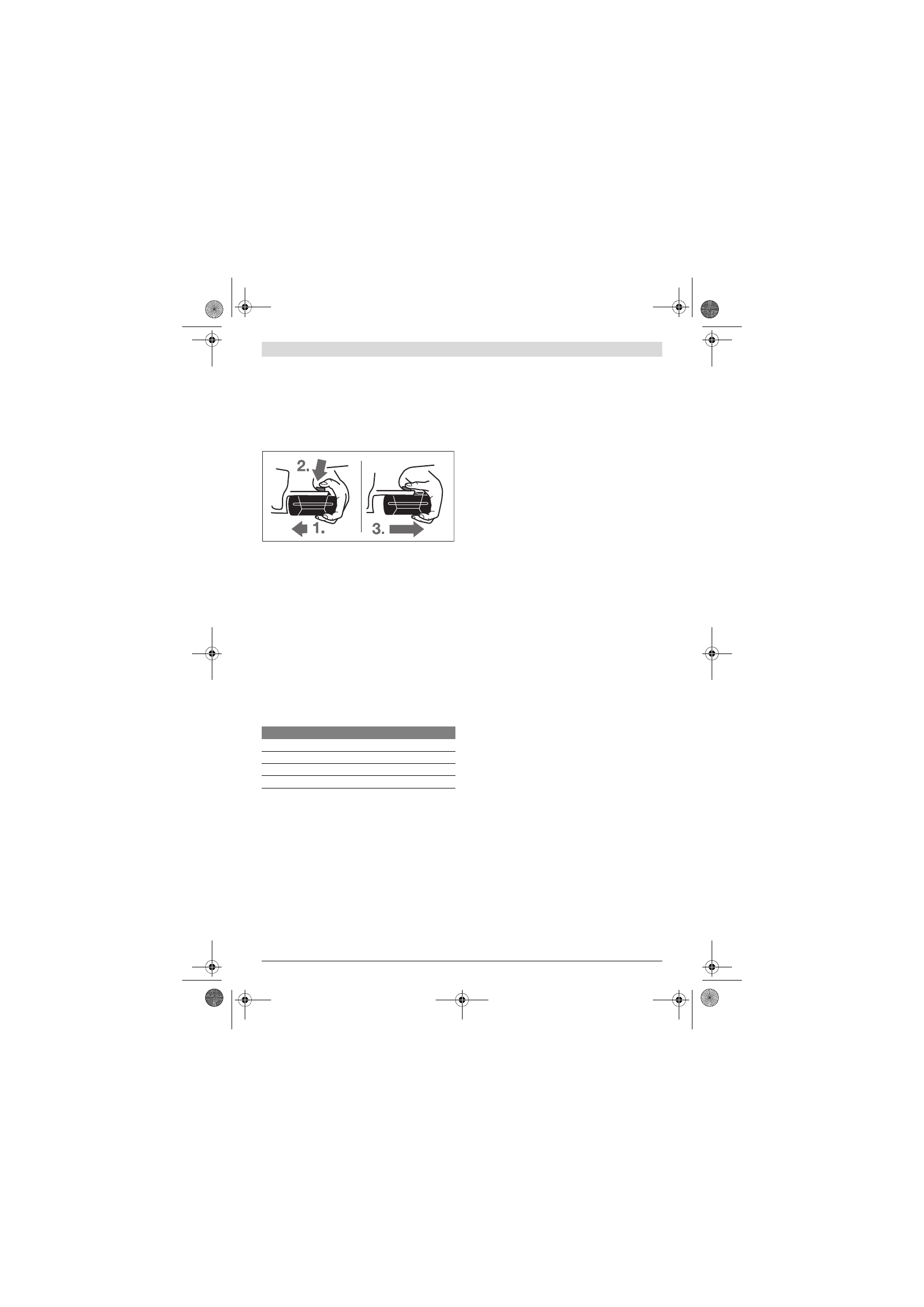

Odstranitev akumulatorske baterije

Akumulatorska baterija

12

 ima dve blokirni stopnji, ki prepre-

čujeta, da bi akumulatorska baterija pri nenamernem pritisku
deblokirne tipke

13

 izpadla. Kadar je akumulatorska baterija

vstavljena v električnem orodju, je varovana z vzmetjo.

Za odstranitev akumulatorske baterije

12

 morate storiti na-

slednje:
– Izvlecite akumulatorsko baterijo iz ležišča električnega

orodja (1.) ter istočasno pritisnite deblokirno tipko

13

(2.).

– Snemite akumulatorsko baterijo z električnega orodja, do-

kler se ne prikaže rdeč trak (3.).

– Ponovno pritisnite na deblokirno tipko

13

 ter v celoti pote-

gnite ven akumulatorsko baterijo.

Prikaz napolnjenosti akumulatorske baterije

Tri zelene lučke LED na prikazu polnilnega stanja akumulator-
ske baterije

15

 prikazujejo stanje napolnitve akumulatorske

baterije

12

. Iz varnostnih razlogov je priklic stanja napolnitve

možen le v stanju mirovanja električnega orodja.

– Za prikaz stanja napolnitve pritisnite tipko

16

, (možno tudi

takrat, kadar je akumulatorska baterija sneta). Po pribl.
5 sek. prikaz stanja napolnitve samostojno ugasne.

Če po pritisku na tipko

16

 LED ne sveti, je akumulatorska ba-

terija okvarjena in se mora zamenjati.

Med postopkom napolnitve zasvetijo LED druga za drugo in za
kratek čas izginejo. Akumulatorska baterija je v celoti napol-
njena, kadar LED trajno svetijo. Pribl. 5 minut po polni popol-
ni napolnitvi akumulatorske baterije tri zelene LED ponovno
ugasnejo.

Akumulatorska baterija je opremljena z nadzorom
temperature NTC, ki dopušča samo polnjenje v temperatur-
nem področju med 0 ° C in 45 ° C. S tem je zagotovljena dolga
življenjska doba akumulatorske baterije.

Dodatni ročaj



Električno orodja uporabljajte samo skupaj z dodatnim
ročajem 17.

Obračanje dodatnega ročaja (glejte sliko A)

Dodatni ročaj lahko

17

 poljubno obračate in si tako zagotovite

varno in neutrudljivo držo pri delu.

– Obrnite krilni vijak za premikanje dodatnega ročaja

11

 v

protiurni smeri in premaknite dodatni ročaj

17

 v želeni po-

ložaj. Nato krilni vijak

11

 ponovno privijte v urni smeri.

Nastavitev globine vrtanja (glejte sliko B)

Z globinskim omejilom

1

 lahko določite želeno globino vrtanja

X

.

– Pritisnite tipko za nastavitev globinskega omejila

10

 in na-

mestite globinsko omejilo v dodatni ročaj

17

.

Narebrenje na globinskem omejilu

1

 mora kazati v smeri nav-

zdol.

– Vstavno orodje SDS-plus do konca potisnite v prijemalo

orodja SDS-plus

2

. V nasprotnem primeru ima lahko pre-

mičnost orodja SDS-plus za posledico napačno nastavitev
globine vrtanja.

– Izvlecite globinsko omejilo, tako da bo razmak med konico

vrtalnika in konico globinskega omejila ustrezal želeni glo-
bini vrtanja

X

.

Izbor vpenjalne glave in orodij

Za udarno vrtanje potrebujete orodja SDS-plus, v katera vsta-
vite vpenjalne glave SDS-plus.

Za vrtanje brez udarjanja v les, kovino, keramiko in umetno
maso ter za vijačenje uporabite orodja brez SDS-plus (npr.
sveder s cilindričnim prijemalom). Za ta orodja potrebujete
hitrovpenjalno glavo oz. vpenjalno glavo z zobatim vencem.

Zamenjava vpenjalne glave z zobatim vencem

Da bi lahko delali z orodji brez SDS-plus (npr. sveder s cilin-
dričnim prijemalom), morate montirati ustrezno vpenjalno
glavo (vpenjalno glavo z zobatim vencem ali hitrovpenjalno
glavo, pribor).

Montaža vpenjalne glave z zobatim vencem
(glejte sliko C)

– Steblo prijemala SDS-plus

20

 privijte v vpenjalno glavo z

zobatim vencem

19

. Z varnostnim vijakom zavarujte vpe-

njalno glavo

18

 z zobatim vencem

19

.

Upoštevajte, da

ima varnostni vijak levi navoj.

Namestitev vpenjalne glave z zobatim vencem
(glejte sliko D)

– Očistite vtični konec stebla prijemala in ga rahlo namastite.
– Z obračanjem namestite prijemalno steblo vpenjalne glave

z zobatim vencem v prijemalo za orodje in počakajte, da sa-
modejno zaskoči.

– Povlecite za vpenjalno glavo z zobatim vencem in preverite

blokiranje.

Odstranitev vpenjalne glave z zobatim vencem

– Potisnite blokirni tulec

4

 nazaj in odstranite vpenjalno gla-

vo z zobatim vencem

19

.

LED

Kapaciteta

Trajno sveti 3 x zelena

≥

2/3

Trajno sveti 2 x zelena

≥

1/3

Trajno sveti 1 x zelena

< 1/3

Utripajoča luč 1 x zelena

Rezerva
