Après la mise hors fonctionnement automatique de
l’outil électroportatif, n’appuyez plus sur l’interrupteur
Marche/Arrêt.

Ceci pourrait endommager l’accu.

Retirer l’accu

L’accu

12

 dispose de 2 positions de verrouillage qui doivent

éviter que l’accu puisse sortir si l’on appuie sur la touche de
déverrouillage de l’accu

13

 par mégarde. Tant que l’accu reste

en place dans l’outil électroportatif, un ressort le maintient en
position.

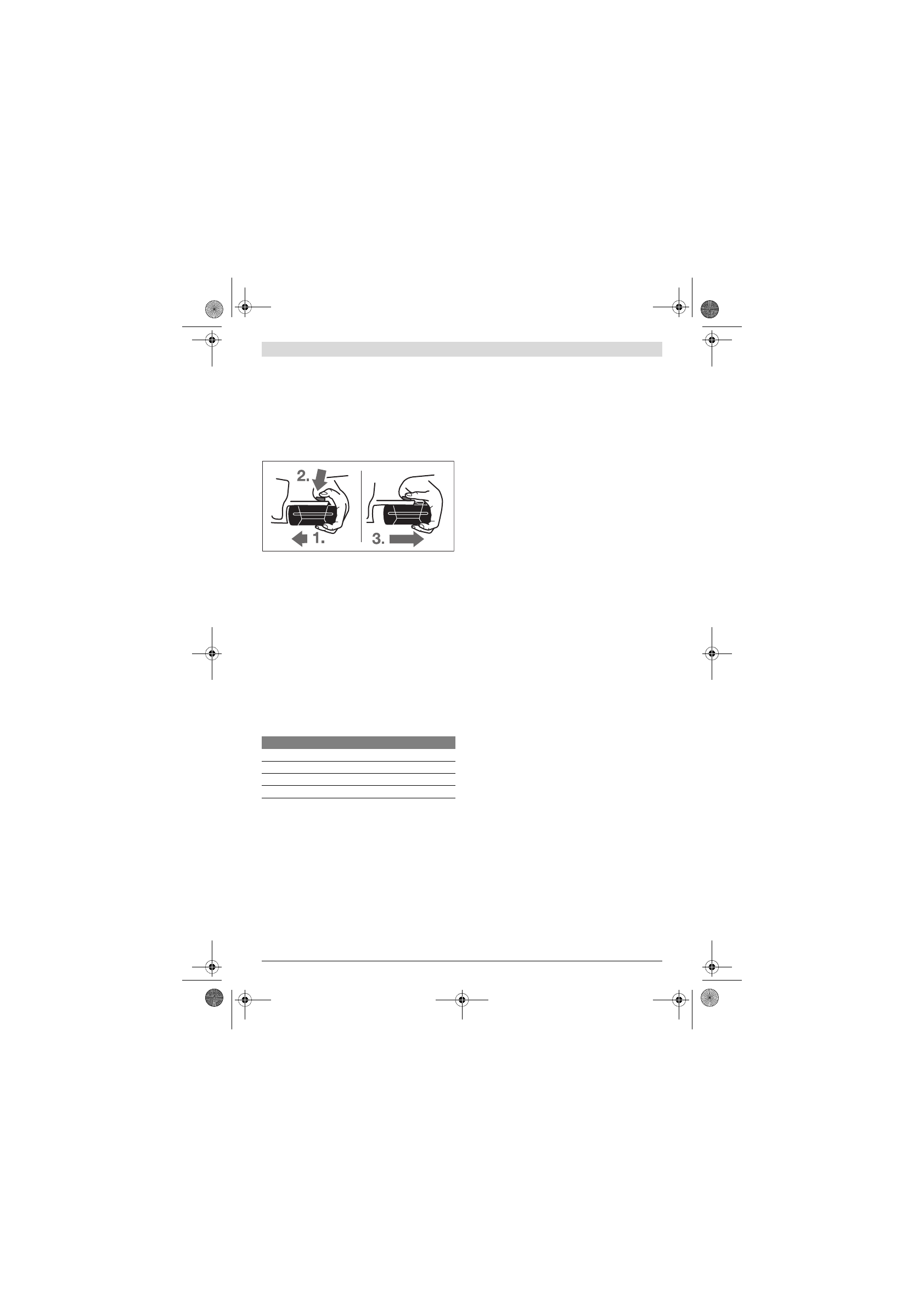

Pour enlever l’accu

12

 :

– Poussez l’accu contre le pied de l’outil électroportatif (1.)

et en même temps, appuyez sur la touche de déverrouil-
lage

13

 (2.).

– Retirez l’accu de l’outil électroportatif jusqu’à ce qu’un trait

rouge apparaisse (3.).

– Appuyez de nouveau sur la touche de déverrouillage

13

 et

retirez complètement l’accu.

Voyant lumineux indiquant l’état de charge de l’accu

Les trois LED vertes du voyant lumineux

15

 indiquent l’état de

charge de l’accu

12

. Pour des raisons de sécurité, l’interroga-

tion de l’état de charge n’est possible que quand l’outil élec-
troportatif est à l’arrêt.

– Appuyer sur la touche

16

 pour indiquer l’état de charge de

l’accu (également possible lorsque l’accu a été retiré de
l’appareil). Le voyant lumineux s’éteint automatiquement
au bout de 5 secondes environ.

Si aucune LED n’est allumée après que la touche

16

 a été ap-

puyée, l’accu est défectueux et doit être remplacé.

Lors du processus de charge les 3 LED vertes s’allument l’une
après l’autre et s’éteignent pour une courte durée. L’accu est
complètement chargé lorsque les 3 LED vertes restent
constamment allumées. Les 3 LED vertes s’éteignent environ
5 minutes  après  la  charge complète de l’accu.

L’accu est équipé d’une surveillance NTC de température qui
ne permet de charger l’accu que sur une plage de température
entre 0 ° C et 45 ° C. La durée de vie de l’accu s’en trouve ainsi
augmentée.

Poignée supplémentaire



N’utilisez l’outil électroportatif qu’avec la poignée sup-
plémentaire 17.

Pivoter la poignée supplémentaire (voir figure A)

La poignée supplémentaire

17

 peut être basculée dans n’im-

porte quelle position, afin d’obtenir une position de travail
sûre et peu fatigante.

– Pour régler la poignée supplémentaire, tournez la vis papil-

lon

11

 dans le sens inverse des aiguilles d’une montre et

faites tourner la poignée supplémentaire

17

 dans la posi-

tion souhaitée. Ensuite, resserrez la vis papillon

11

 dans le

sens des aiguilles d’une montre.

Réglage de la profondeur de perçage (voir figure B)

La butée de profondeur

1

 permet de déterminer la profon-

deur de perçage souhaitée

X

.

– Appuyez sur la touche de réglage de la butée de profon-

deur

10

 et placez la butée de profondeur dans la poignée

supplémentaire

17

.

Le striage de la butée de profondeur

1

 doit être orienté vers le

bas.

– Poussez à fond l’outil de travail SDS-plus dans le porte-ou-

til SDS-plus

2

. Sinon, la mobilité de l’outil SDS-plus pour-

rait conduire à un réglage erroné de la profondeur de per-
çage.

– Sortez la butée de profondeur jusqu’à ce que la distance

entre la pointe du foret et la pointe de la butée de profon-
deur corresponde à la profondeur de perçage souhaitée

X

.

Choisir mandrin porte-foret et outils

Pour le perçage en frappe, des outils SDS-plus sont néces-
saires qui sont mis en place dans le mandrin SDS-plus.

Pour le perçage sans frappe du bois, du métal, de la céra-
mique ou de matières plastiques ainsi que pour le vissage, des
outils sans SDS-plus (par ex. forets à queue cylindrique) sont
utilisés. Pour ce type d’outil, vous avez besoin d’un mandrin à
serrage rapide ou d’un mandrin à couronne dentée.

Changer de mandrin à couronne dentée

Afin de pouvoir travailler avec des outils sans SDS-plus (par
ex. mèches à queue cylindrique), vous devez monter un man-
drin porte-foret approprié (mandrin à couronne dentée ou de
serrage rapide, accessoires).

Monter un mandrin à couronne dentée (voir figure C)

– Vissez le dispositif de fixation SDS-plus

20

 dans un man-

drin à couronne dentée

19

. Fixez le mandrin à couronne

dentée

19

 au moyen de la vis de fixation

18

.

Attention, la

vis de fixation a un filet à gauche.

Insérer un mandrin à couronne dentée (voir figure D)

– Nettoyez l’emmanchement du dispositif de fixation et

graissez-le légèrement.

– Enfoncez le mandrin à couronne dentée par le dispositif de

fixation en le tournant dans le porte-outil jusqu’à ce qu’il
verrouille automatiquement.

– Contrôlez qu’il est bien verrouillé en tirant sur le mandrin à

couronne dentée.

LED

Capacité

Lumière permanente 3 x verte

≥

2/3

Lumière permanente 2 x verte

≥

1/3

Lumière permanente 1 x verte

< 1/3

Lumière clignotante 1 x verte

Réserve
