68

 | Svenska

1 609 92A 04B | (14.12.12)

Bosch Power Tools

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt
som beskrivs i ”Tekniska data” överensstämmer med följande
normer och normativa dokument: EN 60745 enligt bestäm-
melserna i direktiven 2011/65/EU, 2004/108/EG,
2006/42/EG.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 14.12.2012

Montage

Batteriets laddning



Använd endast de laddare som anges på tillbehörssi-
dan.

Endast denna typ av laddare är anpassad till det

litium-jonbatteri som används i elverktyget.

Anvisning:

Batteriet levereras ofullständigt uppladdat. För

full effekt ska batteriet före första användningen laddas upp i
laddaren.

Litiumjonbatteriet kan när som helst laddas upp eftersom
detta inte påverkar livslängden. Batteriet skadas inte om
laddning avbryts.

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”
skyddad mot djupurladdning. Vid urladdat batteri kopplar
skyddskopplingen från elverktyget: Insatsverktyget roterar
inte längre.



Undvik att trycka på strömställaren Till/Från efter en
automatisk frånkoppling av elverktyget.

Batteriet kan

skadas.

Borttagning av batteri

Batteriet

12

 är försedd med två låssteg som hindrar batteriet

från att falla ut om dess upplåsningsknapp

13

 oavsiktligt

trycks. När batteriet är insatt i elverktyget hålls den med en
fjäder i rätt läge.

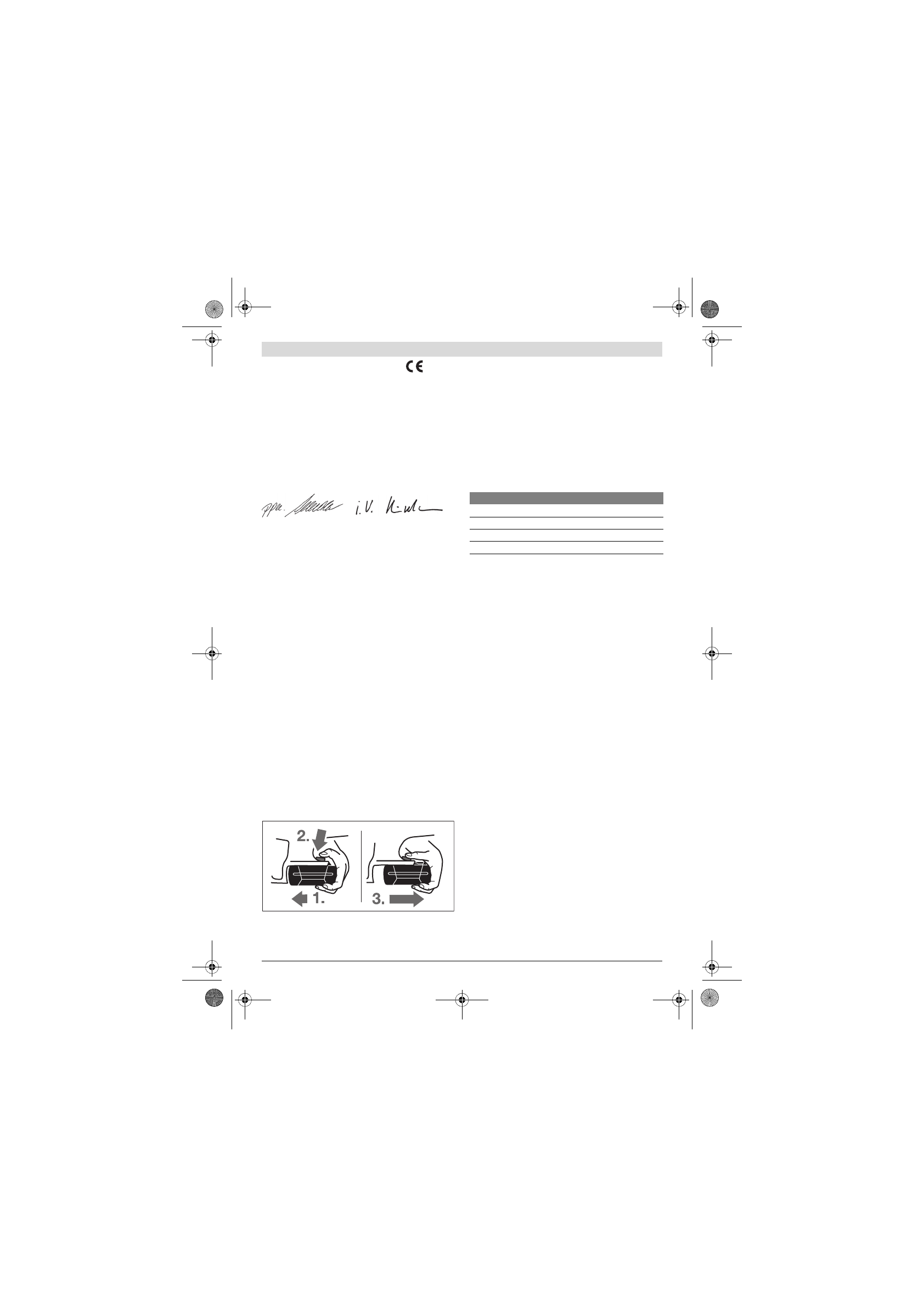

Så här tas batterimodulen

12

 ut:

– Tryck batterimodulen mot elverktygets fot (1.) och samti-

digt på upplåsningsknappen

13

 (2.).

– Dra ut batterimodulen ur elverktyget tills ett rött streck blir

synligt (3.).

– Tryck en gång till på upplåsningsknappen

13

 och dra full-

ständigt ut batterimodulen.

Batteriets laddningsindikering

De tre gröna lysdioderna i batteriets display

15

 visar batteri-

ets laddningstillstånd

12

. Av säkerhetsskäl kan laddningstill-

ståndet avfrågas endast när elverktyget är frånkopplat.

– Tryck  på  knappen

16

 för visning av laddningstillståndet

(kan även utföras på borttagen batterimodul). Efter ca.
5 sekunder slocknar displayen för laddningstillstånd auto-
matiskt.

Om ingen lysdiod tänds när knappen

16

 trycks ned, är batte-

riet defekt och måste bytas ut.

Under laddning tänds batterimodulens tre gröna lysdioder i
följd och slocknar efter en kort stund. Batterimodulen är full-
ständigt uppladdad när de tre gröna lysdioderna är perma-
nent tända. Ungefär 5 minuter efter det batterimodulen är
fullständigt uppladdad slocknar de tre gröna lysdioderna.

Batteriet är försedd med en NTC-temperaturövervakning som
endast tillåter uppladdning inom ett temperaturområde mel-
lan 0 ° C och 45 ° C. Härvid uppnår batteriet en lång brukstid.

Stödhandtag



Använd alltid elverktyget med stödhandtag 17.

Sväng stödhandtaget (se bild A)

Stödhandtaget

17

 kan valfritt svängas för att uppnå en säker

och vilsam kroppsställning.

– Vrid vingskruven för stödhandtagets justering

11

 moturs

och sväng stödhandtaget

17

 till önskat läge. Dra därefter

fast vingskruven

11

 medurs.

Inställning av borrdjup (se bild B)

Med djupanslaget

1

 kan önskat borrdjup

X

 ställas in.

– Tryck in knappen för djupanslagets inställning

10

 och sätt

in djupanslaget i stödhandtaget

17

.

Räfflingen på djupanslaget

1

 måste vara riktad nedåt.

– Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfäs-

tet SDS-plus

2

. SDS-plus-verktygets rörlighet kan i annat

fall leda till fel inställning av borrdjupet.

– Dra ut djupanslaget så att avståndet mellan borrens spets

och djupanslagets spets motsvarar önskat borrdjup

X

.

Val av borrchuck och verktyg

För slagborrning behövs SDS-plus verktyg som kan sättas in i
SDS-plus borrchucken.

För borrning utan slag i trä, metall, keramik och plast samt för
skruvdragning används verktyg utan SDS-plus (t. ex. borrar
med cylindriskt skaft). Dessa verktyg kräver en snabbchuck
eller en kuggkranschuck.

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Lysdiod

Kapacitet

Permanent ljus 3 gröna

≥

2/3

Permanent ljus 2 gröna

≥

1/3

Permanent ljus 1 grönt

< 1/3

Blinkljus 1 grönt

Reserv
