190

 | Latviešu

1 609 92A 04B | (14.12.12)

Bosch Power Tools

Tehniskā lieta (2006/42/EK) no:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 14.12.2012

Montāža

Akumulatora uzlādes ierīce



Lietojiet tikai piederumu lappusē norādītās uzlādes ie-
rīces.

Vienīgi šīs uzlādes ierīces ir piemērotas jūsu elektro-

instrumentā izmantojamā litija-jonu akumulatora uzlādei.

Piezīme.

Akumulators tiek piegādāts daļēji uzlādētā stāvoklī.

Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās
lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlā-
des ierīcei.

Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties
samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pār-
traukums uzlādes procesā.

Litija-jonu akumulatorā ir pielietota elektroniskā elementu aiz-
sardzība („Electronic Cell Protection [ECP]“), kas to pasargā
no dziļās izlādes. Ja akumulators ir izlādējies, īpaša aizsardzī-
bas sistēma izslēdz elektroinstrumentu; šādā gadījumā dar-
binstruments pārtrauc kustēties.



Ja elektroinstruments ir automātiski izslēdzies, nemē-
ģiniet to no jauna ieslēgt, nospiežot ieslēdzēju.

Šādas

rīcības dēļ var tikt bojāts akumulators.

Akumulatora izņemšana

Akumulatoram

12

 ir divu pakāpju fiksators, kas ļauj novērst tā

izkrišanu, nejauši nospiežot akumulatora fiksējošo taustiņu

13

. Laikā, kad akumulators ir ievietots elektroinstrumentā, to

notur vietā atspere.

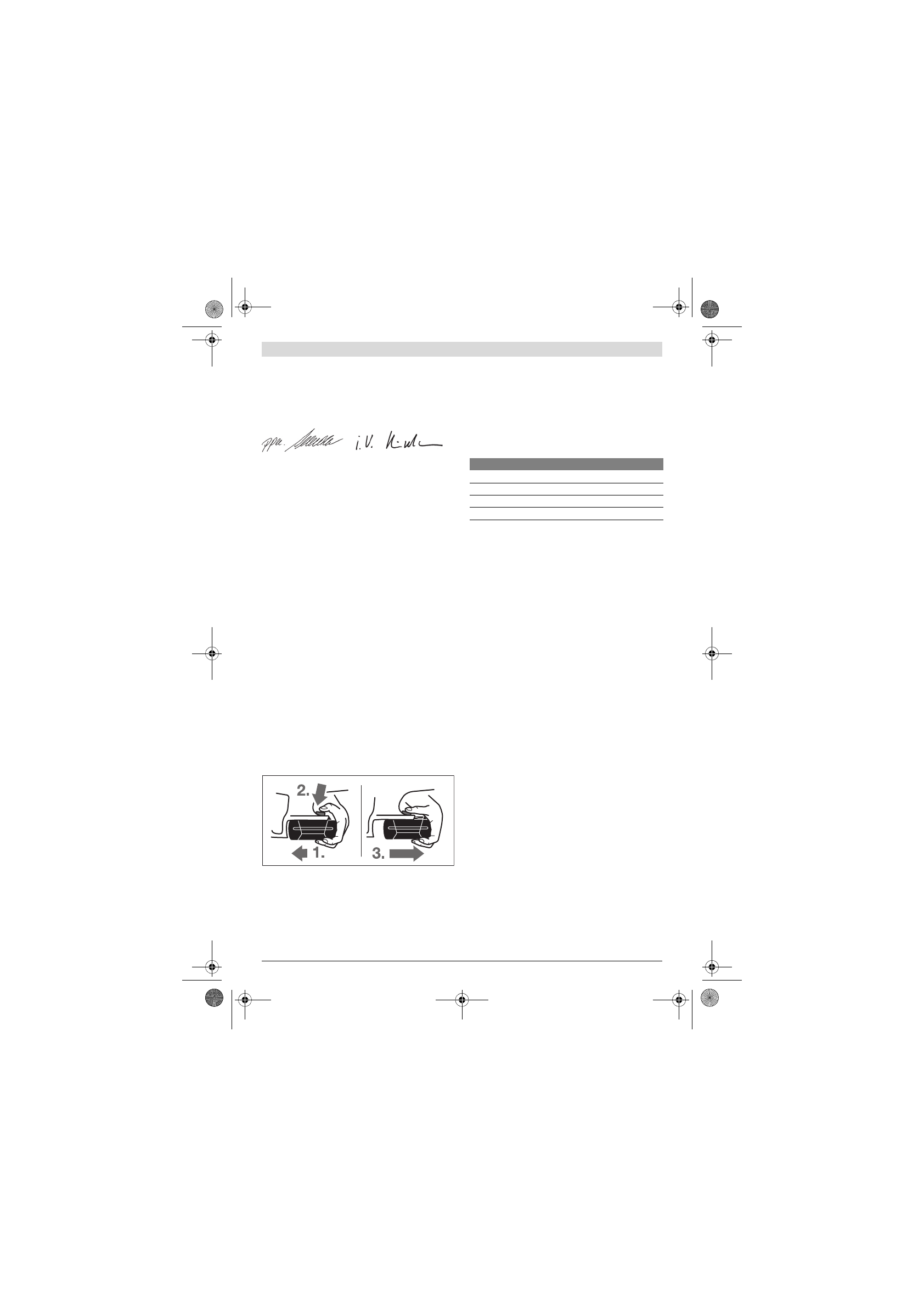

Lai izņemtu akumulatoru

12

, rīkojieties šādi.

– Piespiediet akumulatoru elektroinstrumenta pamatnei

(1.) un vienlaicīgi nospiediet fiksējošo taustiņu

13

 (2.).

– Pavelciet akumulatoru ārā no elektroinstrumenta, līdz kļūst

redzama sarkanā svītra (3.).

– Vēlreiz nospiediet fiksējošo taustiņu

13

 un tad pilnīgi izvel-

ciet akumulatoru no elektroinstrumenta.

Akumulatora uzlādes pakāpes indikators

Akumulatora uzlādes pakāpes indikatora

15

 trīs zaļās mirdz-

diodes ļauj noteikt akumulatora

12

 uzlādes pakāpi. Vadoties

no drošības apsvērumiem, akumulatora uzlādes pakāpi iespē-
jams nolasīt tikai laikā, kad elektroinstruments nedarbojas.

– Lai  nolasītu akumulatora uzlādes pakāpi, nospiediet tausti-

ņu

16

 (tas iespējams arī tad, ja akumulators neatrodas

elektroinstrumentā). Akumulatora uzlādes pakāpes indi-
kators automātiski izdziest aptuveni pēc 5 sekundēm.

Ja pēc taustiņa

16

 nospiešanas neiedegas neviena no indika-

tora mirdzdiodēm, akumulators ir bojāts un to nepieciešams
nomainīt.

Akumulatora uzlādes laikā trīs zaļās mirdzdiodes secīgi uz īsu
brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlā-
dēts, visas trīs zaļās mirdzdiodes deg pastāvīgi. Aptuveni
5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās mirdz-
diodes izdziest.

Akumulators ir apgādāts ar NTC sistēmas temperatūras kon-
troles ierīci, kas pieļauj uzlādi tikai temperatūras diapazonā
no 0 ° C līdz 45 ° C. Šādi tiek nodrošināts liels akumulatora
kalpošanas laiks.

Papildrokturis



Lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostip-
rināts papildrokturis 17.

Papildroktura pagriešana (attēls A)

Papildrokturi

17

 var pagriezt tādā stāvoklī, kas darba laikā

ļauj droši stāvēt un strādāt bez piepūles.

– Lai pārvietotu papildrokturi, atskrūvējiet spārnskrūvi

11

pretēji pulksteņa rādītāju kustības virzienam un tad pagrie-
ziet papildrokturi

17

 vēlamajā stāvoklī. Tad no jauna stingri

pieskrūvējiet spārnskrūvi

11

, griežot to pulksteņa rādītāju

kustības virzienā.

Urbšanas dziļuma iestādīšana (attēls B)

Izmantojot urbšanas dziļuma ierobežotāju

1

, var iestādīt vēla-

mo urbšanas dziļumu

X

.

– Šim nolūkam nospiediet urbšanas dziļuma ierobežotāja at-

brīvošanas taustiņu

10

 un pārvietojiet urbšanas dziļuma

ierobežotāju papildroktura

17

 turētājā.

Rievojumam uz dziļuma ierobežotāja

1

 jābūt vērstam augšup.

– Līdz galam iebīdiet darbinstrumentu ar SDS-plus stiprinā-

jumu SDS-plus turētājaptverē

2

. Pretējā gadījumā darbins-

truments turētājaptverē kustas, kas var traucēt pareiza
urbšanas dziļuma iestādīšanu.

– Izvelciet urbšanas dziļuma ierobežotāju tādā garumā, lai

attālums starp urbja smaili un urbšanas dziļuma ierobežo-
tāja galu būtu vienāds ar vēlamo urbšanas dziļumu

X

.

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Mirdzdiode

Akumulatora ietilpība

Pastāvīgi deg 3 mirdzdiodes

≥

2/3

Pastāvīgi deg 2 mirdzdiodes

≥

1/3

Pastāvīgi deg 1 mirdzdiode

< 1/3

Mirgo 1 mirdzdiode

Rezerve
