Сборка

Зарядка аккумулятора



Применяйте только перечисленные на странице
принадлежностей зарядные устройства.

Только эти

зарядные устройства пригодны для литиево-ионного
аккумулятора Вашего электроинструмента.

Указание:

Аккумулятор поставляется не полностью заря-

женным. Для обеспечения полной мощности аккумулято-
ра зарядите его полностью перед первым применением.

Литий-ионный аккумулятор может быть заряжен в любое
время без сокращения срока службы. Прекращение про-
цесса зарядки не наносит вреда аккумулятору.

Электронная система «Electronic Cell Protection (ECP)» за-
щищает литиево-ионный аккумулятор от глубокой разряд-
ки. Защитная схема выключает электроинструмент при
разряженном аккумуляторе –  рабочий инструмент оста-
навливается.



После автоматического выключения электроин-
струмента не нажимайте больше на выключатель.

Аккумулятор может быть поврежден.

Извлечение аккумулятора

Аккумулятор

12

 оснащен двумя ступенями фиксирова-

ния, призванными предотвращать выпадение аккумуля-
тора при непреднамеренном нажатии на кнопку разблоки-
ровки

13

. Пока аккумулятор находится в электроинстру-

менте, пружина держит его в соответствующем положе-
нии.

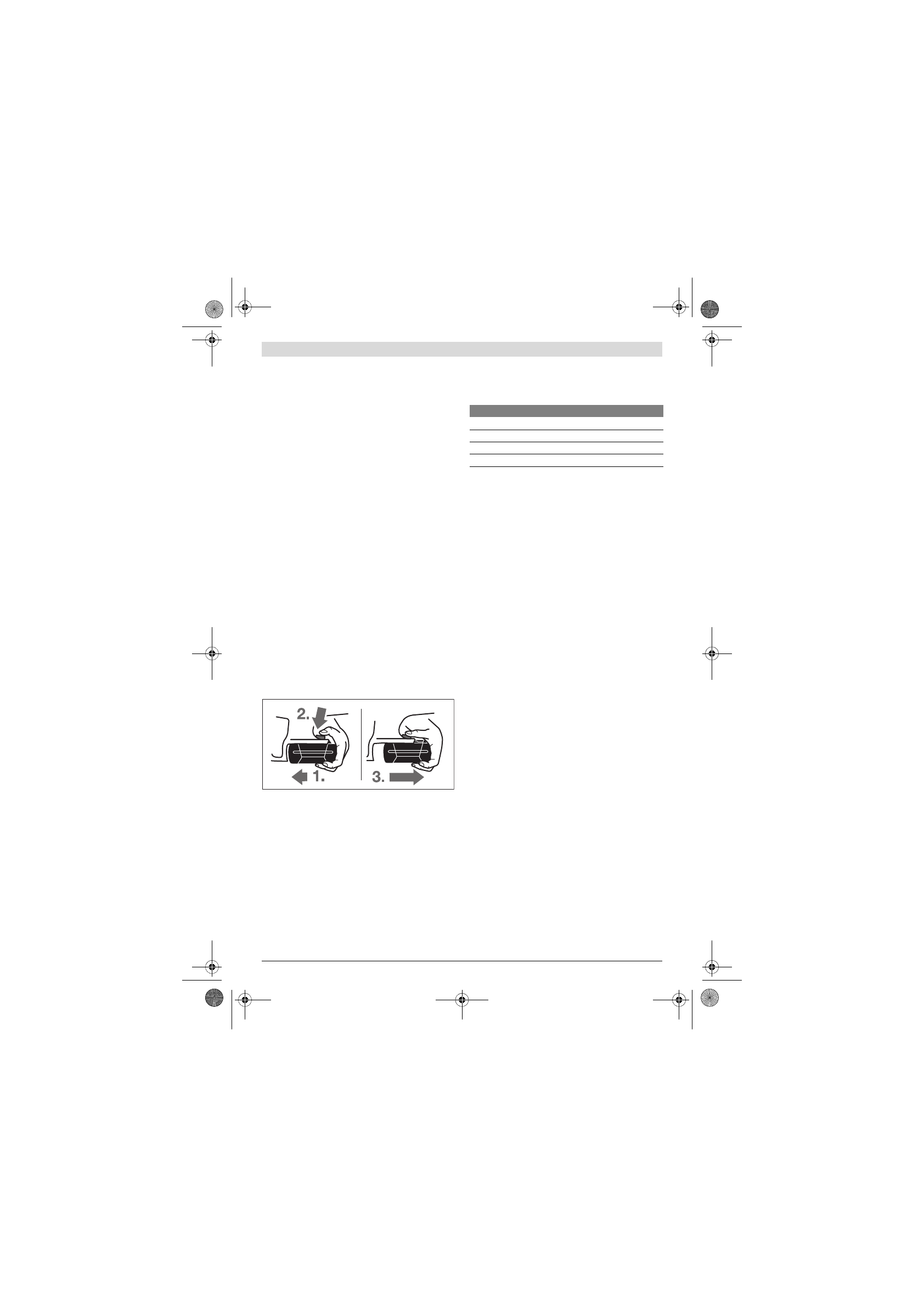

Для снятия аккумулятора

12

:

– Прижмите аккумулятор к подошве электроинструмента

(1.) и одновременно нажмите на кнопку фиксатора

13

(2.).

– Вытяните аккумулятор из электроинструмента до появ-

ления красной полоски (3.).

– Нажмите еще раз на кнопку фиксатора

13

 и вытяните

аккумулятор полностью из инструмента.

Индикатор заряженности аккумулятора

Три зеленых СИД индикатора заряженности

15

 показыва-

ют состояние аккумулятора

12

. По причинам безопасно-

сти опрос заряженности возможен только в состоянии по-
коя электроинструмента.

– Для проверки степени заряженности (возможно также

и при снятом аккумуляторе) нажмите кнопку

16

. Через

5 секунд индикатор заряженности автоматически га-
снет.

Если после нажатия на кнопку

16

 не загорается ни один

СИД, то аккумулятор неисправен и должен быть заменен.

Во время процесса зарядки загораются подряд 3 зеленых
светодиода и гаснут на короткое время. Аккумулятор пол-
ностью заряжен, если 3 зеленых светодиода горят посто-
янно. Приблизительно через 5 мин по окончании зарядки
аккумулятора 3 зеленых светодиода гаснут.

Для контроля температуры аккумулятор оснащен термо-
резистором, который позволяет производить зарядку
только в пределах температуры от 0 ° C до 45 ° C. Благода-
ря этому достигается продолжительный срок службы ак-
кумулятора.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 17.

Поворот дополнительной рукоятки (см. рис. А)

Дополнительную рукоятку

17

 можно повернуть в любое

положение, чтобы обеспечить возможность безопасной и
не утомляющей работы с инструментом.

– Поверните барашковый винт для установки дополни-

тельной рукоятки

11

 против часовой стрелки и повер-

ните рукоятку

17

 в нужное положение. Затем крепко

затяните барашковый винт

11

 в направлении часовой

стрелки.

Настройка глубины сверления (см. рис. В)

С помощью ограничителя глубины

1

 можно установить

желаемую глубину сверления

X

.

– Нажмите на кнопку настройки ограничителя глубины

10

 и вставьте ограничитель в дополнительную рукоят-

ку

17

.

Рифление на ограничителе глубины

1

 должно быть обра-

щено наверх.

– Вставьте рабочий инструмент SDS-plus до упора в па-

трон SDS-plus

2

. Смещение инструмента SDS-plus мо-

жет привести к неправильной установке глубины свер-
ления.

– Вытяните ограничитель глубины так, чтобы расстояние

от вершины сверла до конца ограничителя глубины со-
ответствовало желаемой глубине сверления

X

.

СИД

Емкость

Непрерывный свет 3 зеленых светодиодов

≥

2/3

Непрерывный свет 2 зеленых светодиодов

≥

1/3

Непрерывный свет 1 зеленого светодиода

< 1/3

Мигание 1 зеленого светодиода

Резерв
