 Suomi |

81

Bosch Power Tools

1 609 92A 04B | (14.12.12)

Litiumioniakkua voidaan ladata milloin vain lyhentämättä
akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Litiumioniakku on suojattu syväpurkausta vastaan ”elektroni-
sen kennojen suojauksen (ECP)” avulla. Akun tyhjetessä suo-
jakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää lii-
ku.



Älä enää paina käynnistyskytkintä sähkötyökalun
automaattisen poiskytkennän jälkeen.

Akku saattaa

vahingoittua.

Akun irrotus

Akussa

12

 on kaksi lukitusvaihetta, jotka estävät akkua irto-

amasta, jos tahattomasti painaa akun lukkopainiketta

13

.

Akun ollessa sähkötyökalussa, jousi pitää sen paikoillaan.

Akun

12

 irrotus:

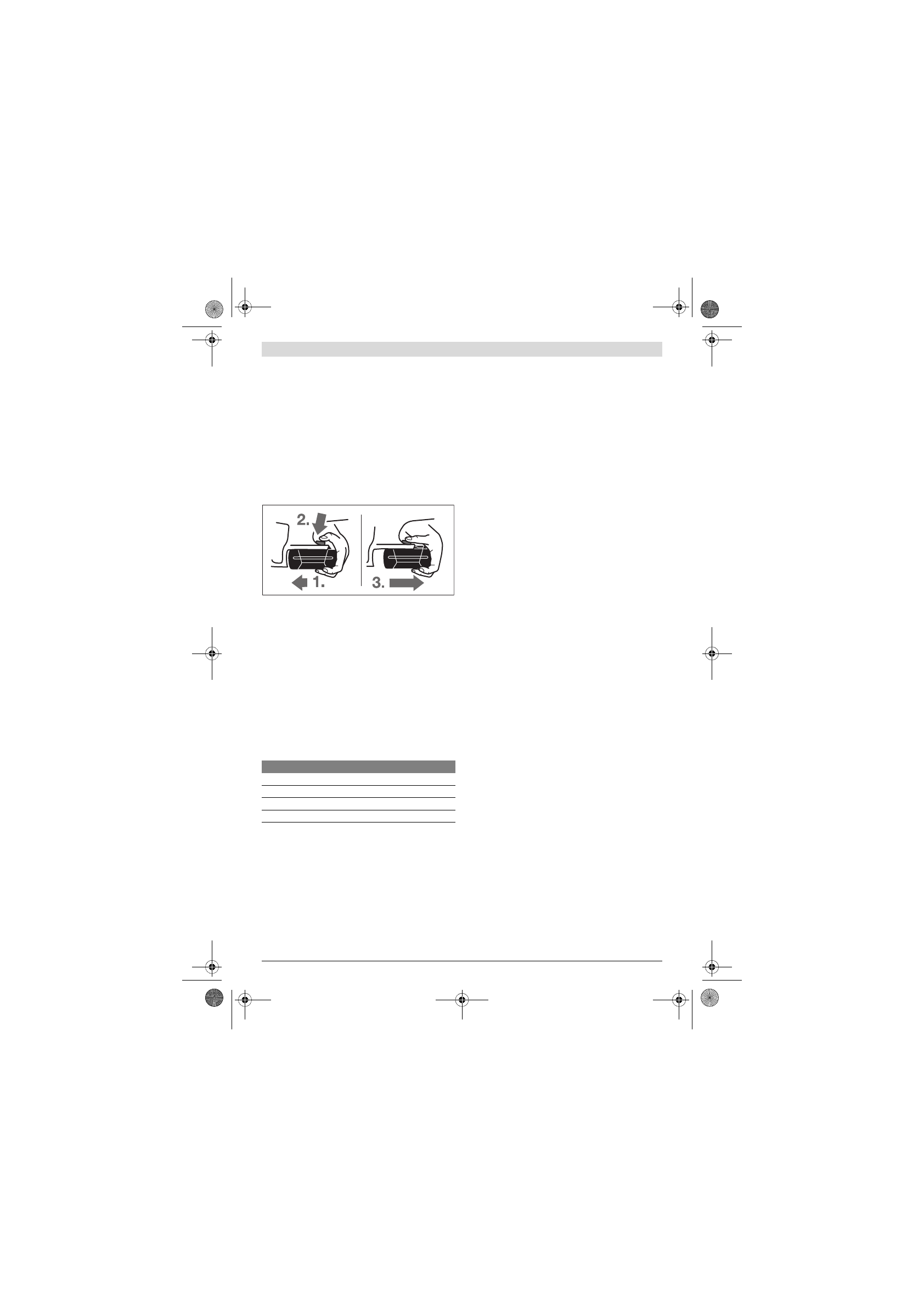

– Paina akkua sähkötyökalun jalkaa vasten (1.) ja samalla

lukkopainiketta

13

 (2.).

– Vedä akkua pois sähkötyökalusta, kunnes punainen raita

tulee näkyviin (3.).

– Paina uudelleen lukkopainiketta

13

 ja vedä akku kokonaan

ulos.

Akun lataustilan näyttö

Akun latausvalvontanäytön

15

 kolme vihreää LED:iä näyttää

akun

12

 lataustilan. Turvallisuussyistä on akun lataustilan tar-

kistus mahdollinen vain sähkötyökalun ollessa pysähdyksis-
sä.

– Paina painiketta

16

, lataustilan näyttämiseksi (myös mah-

dollista irrotetulla akulla). Noin 5 sekunnin kuluttua lataus-
valvontanäyttö sammuu itsestään.

Jos painiketta

16

 painettaessa ei yhtään LED:iä syty, on akku

viallinen, ja se täytyy vaihtaa.

Lataustapahtuman aikana akun 3 vihreää LED:iä syttyy peräk-
käin ja sammuu hetkeksi. Akku on täysin ladattu, kun
3 vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jäl-
keen, kun akku on täysin ladattu, 3 vihreää LED:iä sammuu.

Akku on varustettu NTC-lämpötilanvalvonnalla, joka sallii la-
taamisen vain akun lämpötilan ollessa välillä 0 ° C ja 45 ° C. Tä-
ten saavutetaan pitkä käyttöikä akulle.

Lisäkahva



Käytä supistushylsyä vain lisäkahvan 17 kanssa.

Lisäkahvan kääntäminen (katso kuva A)

Voit mielivaltaisesti kääntää lisäkahvaa

17

, löytääksesi var-

man ja vaivattoman työskentelyasennon.

– Kierrä lisäkahvan säädön siipiruuvia

11

 vastapäivään ja

käännä lisäkahva

17

 haluttuun asentoon. Kiristä tämän jäl-

keen siipiruuvia

11

 uudelleen kiertämällä sitä myötäpäi-

vään.

Poraussyvyyden asetus (katso kuva B)

Syvyydenrajoittimella

1

 voidaan haluttu poraussyvyys

X

 mää-

rätä.

– Paina syvyydenrajoittimen painiketta

10

 ja aseta syvyy-

denrajoitin lisäkahvaan

17

.

Syvyydenrajoittimen

1

 rihlat tulee osoittaa alaspäin.

– Työnnä SDS-plus-vaihtotyökalu vasteeseen asti SDS-plus-

työkalunpitimeen

2

. SDS-plus-työkalun liikkuminen saat-

taa muuten johtaa väärän poraussyvyyden asetukseen.

– Vedä syvyydenrajoitin niin kauas ulos, että poranterän kär-

jen ja syvyydenrajoittimen kärjen väli vastaa haluttua po-
raussyvyyttä

X

.

Istukan ja työkalujen valinta

Vasaraporaukseen tarvitset SDS-plus-työkaluja, jotka asen-
netaan SDS-plus-istukkaan.

Poraamiseen ilman iskua puuhun, metalliin, keramiikkaan ja
muoviin sekä ruuvinvääntöön käytetään työkaluja ilman SDS-
plus-kiinnitystä (esim. lieriövartiset poranterät). Näitä työka-
luja varten tarvitset pikavaihtoistukan tai hammaskehäistu-
kan.

Hammaskehäistukan vaihto

Jotta voisit työskennellä työkaluilla, joissa ei ole SDS-plus-
kiinnitystä (esim. lieriövartiset poranterät) tulee sinun asen-
taa sähkötyökaluun sopiva poraistukka (hammaskehä- tai pi-
kaistukka, lisätarvikkeita).

Hammaskehäistukan asennus (katso kuva C)

– Kierrä SDS-plus-liitosvarsi

20

 hammaskehäistukkaan

19

.

Lukitse hammaskehäistukka

19

 lukkoruuvilla

18

.

Ota huo-

mioon että lukkoruuvissa on vasen kierre.

Hammaskehäistukan kiinnitys (katso kuva D)

– Puhdista liitosvarren kiinnitysvarsiistukkaan tuleva varsi

ennen asennusta ja rasvaa sitä kevyesti.

– Aseta hammaskehäistukka liitosvarsineen kiertäen työka-

lunpitimeen, kunnes se lukkiutuu itesestään.

– Tarkista lukkiutuminen hammaskehäistukasta vetämällä.

Hammaskehäistukan irrotus

– Työnnä lukkoholkki

4

 taaksepäin ja poista hammaskehäis-

tukka

19

.

Työkalunvaihto

Pölynsuojus

3

 estää pitkälti poranpölyn tunkeutumisen työka-

lunpitimeen käytön aikana. Varo työkaluja vaihdettaessa, et-
tei pölynsuojus

3

 vaurioidu.

LED

Kapasiteetti

3 vihreä LED palaa jatkuvasti

≥

2/3

2 vihreä LED palaa jatkuvasti

≥

1/3

1 vihreä LED palaa jatkuvasti

< 1/3

Vilkkuvalo 1 vihreä LED

Varalla
