 Italiano |

47

Bosch Power Tools

1 609 92A 04B | (14.12.12)

La batteria ricaricabile agli ioni di litio è protetta dalla «Elec-
tronic Cell Protection (ECP)» contro lo scaricamento comple-
to. In caso di batteria scarica l’elettroutensile si spegne attra-
verso un interruttore automatico: Il portautensile od
accessorio non si muove più.



Dopo la disattivazione automatica dell’elettroutensile
non continuare a premere l’interruttore di avvio/arre-
sto.

La batteria ricaricabile potrebbe subire dei danni.

Rimozione della batteria ricaricabile

La batteria ricaricabile

12

 è dotata di due inserti di bloccaggio

che devono impedire la caduta della batteria ricaricabile in ca-
so di pressione accidentale del tasto di sbloccaggio della bat-
teria ricaricabile

13

. Fintanto che la batteria ricaricabile è in-

serita nell’elettroutensile, la stessa è tenuta in posizione
tramite una molla.

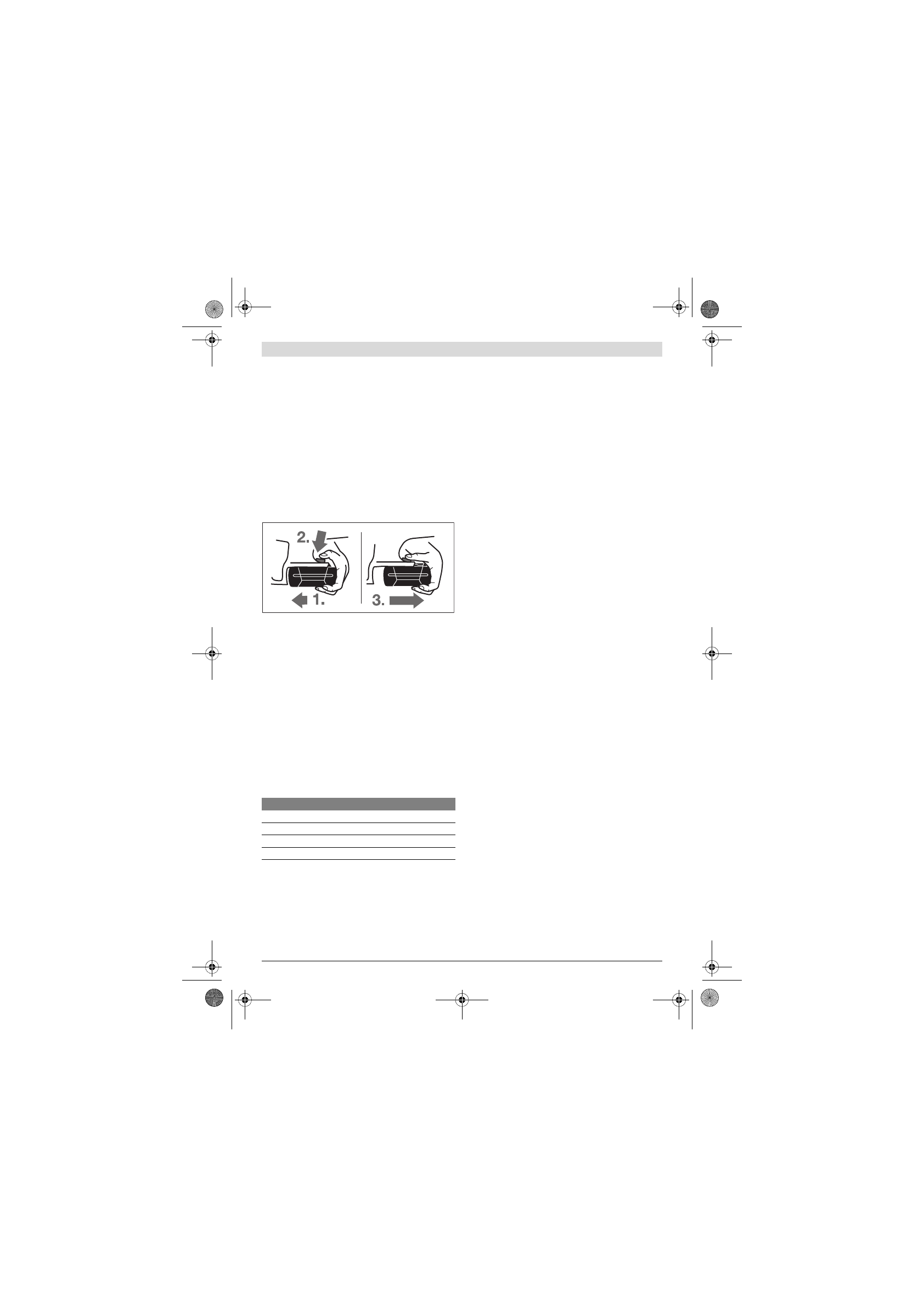

Per la rimozione della batteria ricaricabile

12

:

– Premere la batteria ricaricabile contro la base dell’elettro-

utensile (1.) e contemporaneamente sul tasto di sbloccag-
gio

13

 (2.).

– Estrarre la batteria ricaricabile dall’elettroutensile fino a

quando è visibile una striscia rossa (3.).

– Premere nuovamente il tasto di sbloccaggio

13

 e rimuove-

re completamente la batteria ricaricabile.

Indicatore dello stato di carica della batteria

I tre LED verdi dell’indicatore dello stato di carica della batte-
ria

15

 indicano lo stato di carica della batteria ricaricabile

12

.

Per ragioni di sicurezza l’interrogazione dello stato di carica è
possibile esclusivamente ad elettroutensile spento.

– Premere il tasto

16

 per visualizzare lo stato di carica (pos-

sibile anche senza batteria ricaricabile). Dopo ca.
5 secondi l’indicatore dello stato di carica si spegne auto-
maticamente.

Se dopo aver premuto il tasto

16

 non vi è alcun LED illumina-

to, la batteria ricaricabile è difettosa e deve essere sostituita.

Durante il processo di carica i tre LED verdi sono illuminati
uno dopo l’altro e si spengono brevemente. La batteria ricari-
cabile è completamente carica quando i tre LED verdi sono il-
luminati permanentemente. Circa 5 minuti dopo che la batte-
ria ricaricabile è stata caricata completamente, i tre LED verdi
si spengono di nuovo.

La batteria ricaricabile è dotata di un sensore NTC per il con-
trollo della temperatura che permette operazioni di ricarica
solo entro un campo di temperatura tra 0 ° C e 45 ° C. In que-
sto modo si permette di raggiungere una lunga durata della
batteria.

Impugnatura supplementare



Utilizzare il Vostro elettroutensile soltanto con l’impu-
gnatura supplementare 17.

Orientare l’impugnatura supplementare (vedi figura A)

L’impugnatura supplementare

17

 può essere spostata libera-

mente e regolata in modo da permettere di prendere una po-
sizione di lavoro di assoluta maneggevolezza.

– Per la regolazione dell’impugnatura supplementare

11

 gi-

rare la vite ad alette in senso antiorario e spostare l’impu-
gnatura supplementare

17

 sulla posizione richiesta. Una

volta conclusa l’operazione, avvitare di nuovo forte la vite
ad alette

11

 in senso orario.

Regolazione della profondità di foratura (vedi figura B)

Tramite l’asta di profondità

1

 è possibile determinare la pro-

fondità della foratura richiesta

X

.

– Premere il pulsante per la regolazione dell’asta di profondi-

tà

10

 ed applicare l’asta di profondità nell’impugnatura

supplementare

17

.

La scanalatura all’asta di profondità

1

 deve indicare verso il

basso.

– Spingere l’utensile accessorio SDS-plus fino alla battuta

nell’attacco dell’utensile SDS-plus

2

. In caso contrario la

mobilità dell’utensile accessorio SDS-plus può impedire
che la profondità della foratura possa essere regolata cor-
rettamente.

– Estrarre l’asta di profondità fino a quando la distanza tra

l’estremità della punta e l’estremità della guida profondità
corrisponde alla richiesta profondità della foratura

X

.

Scelta del mandrino portapunta e degli utensili

Per effettuare forature battenti sono necessari utensili SDS-
plus che vengono inseriti nel mandrino portapunta SDS-plus.

Per forature non battenti nel legname, nel metallo, nella cera-
mica e nei materiali sintetici nonché per l’avvitamento vengo-
no utilizzati utensili senza SDS-plus (p. es. punta con gambo
cilindrico). Per questi utensili è necessario un mandrino auto-
serrante oppure un mandrino a cremagliera.

Sostituzione del mandrino a cremagliera

Per poter lavorare con utensili senza SDS-plus (p. es. punte
con bussola cilindrica) si deve montare un mandrino porta-
punta apposito (mandrino a cremagliera oppure autoserran-
te, accessori opzionali).

Montaggio di mandrino a cremagliera (vedi figura C)

– Avvitare il gambo di alloggiamento SDS-plus

20

 in un man-

drino a cremagliera

19

. Assicurare il mandrino a crema-

gliera

19

 tramite la vite di sicurezza

18

.

Tenere presente

che la vite di sicurezza è dotata di una filettatura sini-
strorsa.

LED

Autonomia

Luce continua 3 x verde

≥

2/3

Luce continua 2 x verde

≥

1/3

Luce continua 1 x verde

< 1/3

Luce lampeggiante 1 x verde

Riserva
