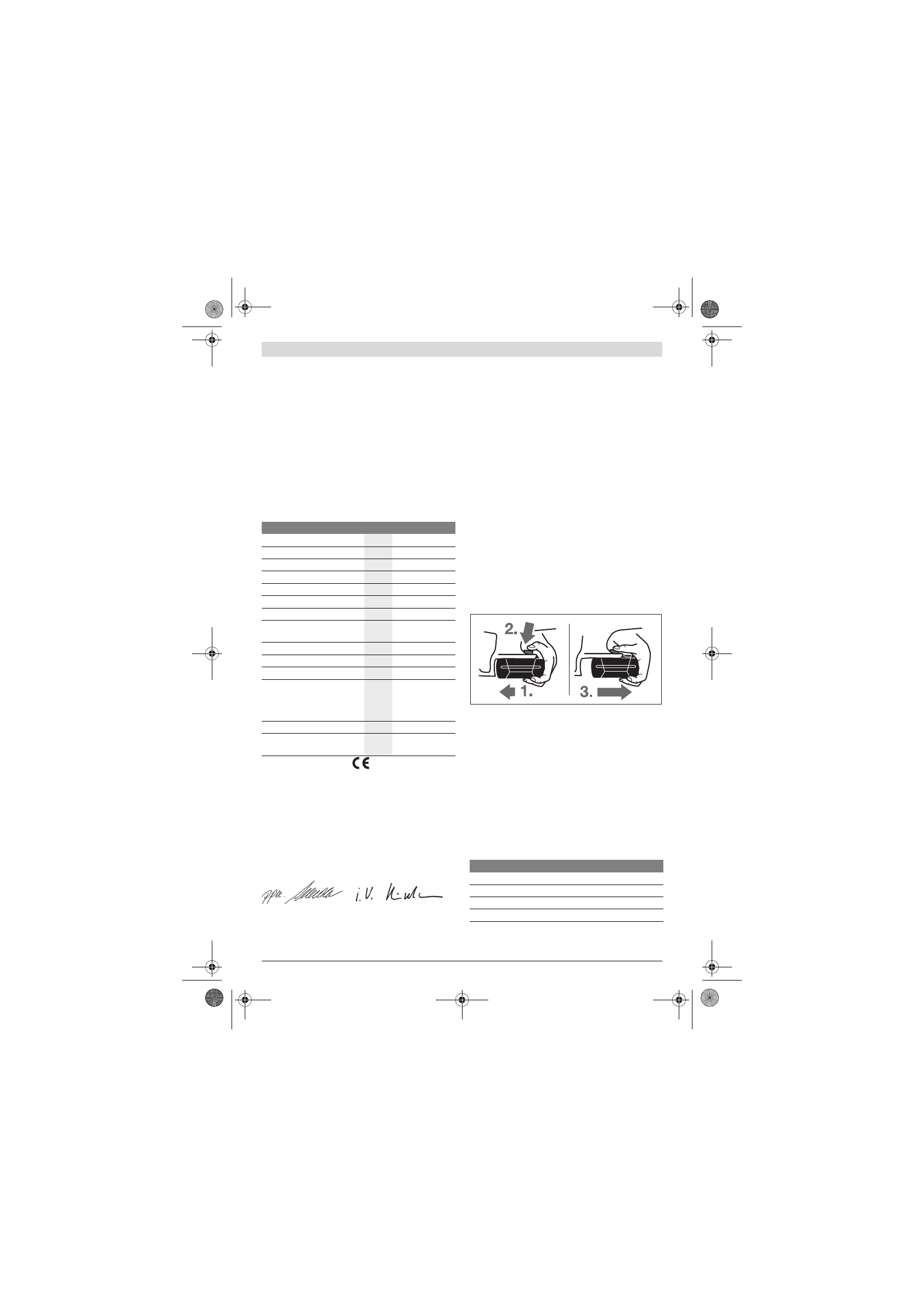

74

 | Norsk

1 609 92A 04B | (14.12.12)

Bosch Power Tools

Det angitte svingningsnivået representerer de hovedsakelige
anvendelsene til elektroverktøyet. Men hvis elektroverktøyet
brukes til andre anvendelser, med avvikende innsatsverktøy
eller utilstrekkelig vedlikehold, kan svingningsnivået avvike.
Dette kan føre til en tydelig øking av svingningsbelastningen
over hele arbeidstidsrommet.
Til en nøyaktig vurdering av svingningsbelastningen skal det
også tas hensyn til de tidene maskinen er slått av eller går,
men ikke virkelig brukes. Dette kan tydelig redusere sving-
ningsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot
svingningenes virkning, som for eksempel: Vedlikehold av
elektroverktøy og innsatsverktøy, holde hendene varme, or-
ganisere arbeidsforløpene.

Tekniske data

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskrives un-
der «Tekniske data» stemmer overens med følgende normer
eller normative dokumenter: EN 60745 jf. bestemmelsene i
direktivene 2011/65/EU, 2004/108/EF, 2006/42/EF.

Tekniske data (2006/42/EF) hos:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 14.12.2012

Montering

Opplading av batteriet



Bruk kun ladeapparatene som er angitt på tilbehørssi-
den.

Kun disse ladeapparatene er tilpasset til Litium-ion-

batteriet som er innebygget i elektroverktøyet.

Merk:

Batteriet leveres delvis oppladet. For å sikre full effekt

fra batteriet, må du lade det fullstendig opp i ladeapparatet
før førstegangs bruk.

Litium-ion-batteriet kan lades opp til enhver tid uten at leveti-
den forkortes. Det skader ikke batteriet å avbryte oppladin-
gen.

Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti-
on (ECP)» mot total utlading. Når batteriet er utladet, kobles
elektroverktøyet ut med en beskyttelseskobling: Innsatsverk-
tøyet beveger seg ikke lenger.



Trykk etter automatisk utkobling av elektroverktøyet
ikke videre på på-/av-bryteren.

Batteriet kan ta skade.

Fjerning av batteriet

Batteriet

12

 har to låsetrinn som skal hindre at batteriet faller

ut ved utilsiktet trykking av batteri-opplåsingstasten

13

. Så

lenge batteriet er satt inn i el-verktøyet, holdes det i posisjon
av en fjær.

Til fjerning av batteriet

12

:

– Trykk batteriet mot foten til el-verktøyet (1.) og trykk sam-

tidig på låsetasten

13

 (2.).

– Trekk batteriet av fra el-verktøyet til en rød stripe blir synlig

(3.).

– Trykk igjen på opplåsingstasten

13

 og trekk batteriet helt

ut.

Batteri-ladeindikator

De tre grønne LED ene til batteri-ladetilstandsindikatoren

15

viser batteriets

12

 ladetilstand. Av sikkerhetsgrunner kan la-

detilstanden kun sjekkes når elektroverktøyet ikke går.

– Trykk  på  tasten

16

 for å anvise ladetilstanden (også mulig

når batteriet er tatt ut). Etter ca. 5 sekunder slokner lade-
tilstandsindikatoren automatisk.

Hvis det ikke lyser en LED etter trykking av tasten

16

 er batte-

riet defekt og må skiftes ut.

Borhammer

GBH 36 V-LI Compact

Produktnummer

3 611 J03 R..

Turtallstyring



Høyre-/venstregang



Nominell spenning

V=

36

Opptatt effekt

W

430

Avgitt effekt

W

320

Slagtall

min

-1

0 – 4 850

Enkeltslagstyrke tilsvarende
EPTA-Procedure 05/2009

J

1,8

Turtall

min

-1

0 – 1 500

Verktøyfeste

SDS-plus

Diameter spindelhals

mm

48

Bordiameter max.:
– Betong
– Stål
– Tre

mm
mm
mm

18
13
30

max. Diameter skrue

mm

6

Vekt tilsvarende
EPTA-Procedure 01/2003

kg

2,9

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

LED

Kapasitet

Kontinuerlig lys 3 x grønn

≥

2/3

Kontinuerlig lys 2 x grønn

≥

1/3

Kontinuerlig lys 1 x grønn

< 1/3

Blinklys 1 x grønn

Reserve
