Монтаж

Заряджання акумуляторної батареї



Користуйтеся лише зарядними пристроями, що
перелічені на сторінці з приладдям.

Лише на ці

зарядні пристрої розрахований літієво-іонний
акумулятор, що використовується у Вашому приладі.

Вказівка:

Акумулятор постачається частково

зарядженим. Щоб акумулятор міг реалізувати свою повну
ємність, перед тим, як перший раз працювати з приладом,
акумулятор треба повністю зарядити у зарядному
пристрої.

Літієво-іонний акумулятор можна заряджати коли
завгодно, це не скорочує його експлуатаційний ресурс.
Переривання процесу заряджання не пошкоджує
акумулятор.

Літієво-іонний акумулятор захищений від глибокого
розряджання за допомогою «системи Electronic Cell
Protection (ECP)». При розрядженому акумуляторі прилад
завдяки схемі захисту вимикається. Робочий інструмент
більше не рухається.



Після автоматичного вимикання електроприладу
більше не натискуйте на вимикач.

Це може пош-

кодити акумуляторну батарею.

Виймання акумулятора

В акумуляторі

12

 передбачені два ступені блокування,

покликані запобігти випадінню акумулятора при
ненавмисному натисканні на кнопку розблокування
акумулятора

13

. Встромлений в електроприлад

акумулятор тримається у положенні завдяки пружині.

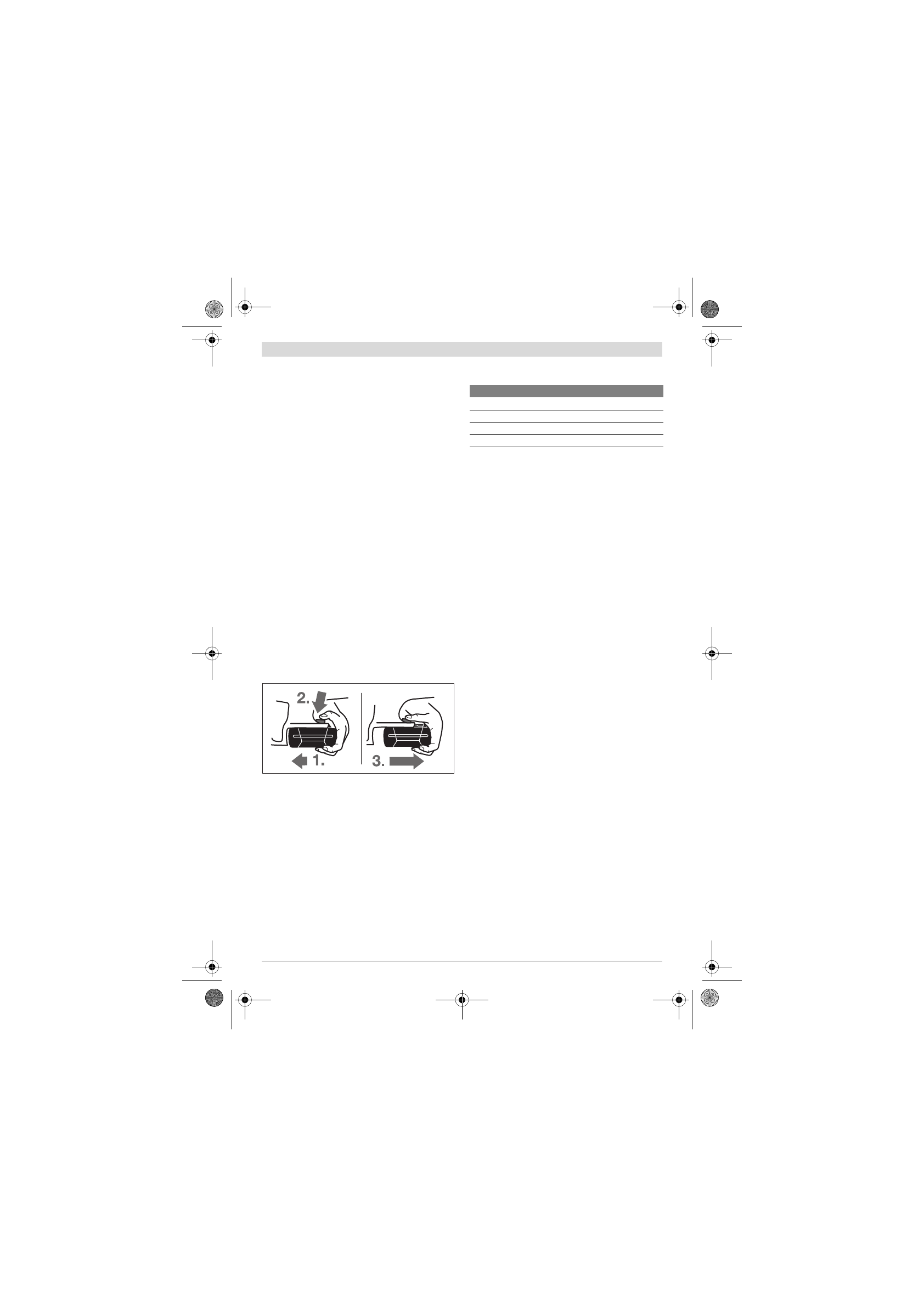

Щоб вийняти акумуляторну батарею

12

:

– Притисніть акумуляторну батарею до ніжки

електроприладу (1.) і одночасно натисніть на кнопку
розблокування

13

 (2.).

– Витягніть акумуляторну батарею з електроприладу

настільки, щоб з’явилася червона смужка (3.).

– Ще раз натисніть на кнопку розблокування

13

 і

повністю витягніть акумулятор.

Індикатор зарядженості акумуляторної батареї

Три зелені світлодіоди індикатора зарядженості
акумуляторної батареї

15

 показують ступінь зарядженості

акумулятора

12

. З міркувань техніки безпеки опитувати

стан зарядженості акумулятора можна лише при
зупиненому електроприладі.

– Натисніть на кнопку

16

, щоб перевірити ступінь

зарядженості (можливо також коли акумулятор

вийнятий). Прибл. через 5 секунд індикатор
зарядженості акумуляторної батареї гасне самостійно.

Якщо після натискання на кнопку

16

 ні один світлодіод не

загоряється, акумулятор вийшов з ладу і його треба
поміняти.

Під час заряджання швидко загоряються один за одним і
потім гаснуть три зелені світлодіоди. Акумуляторна
батарея повністю заряджена, якщо безперервно світяться
три зелені світлодіоди. Прибл. через 5 хвилин після того,
як акумуляторна батарея буде повністю заряджена, три
зелені світлодіоди знову гаснуть.

Акумулятор обладнаний датчиком температури NTC, який
дозволяє заряджання лише в межах від 0 ° C і 45 ° C. Це
забезпечує довгий термін служби акумулятора.

Додаткова рукоятка



Користуйтеся приладом лише з додатковою
рукояткою 17.

Повертання додаткової рукоятки  (див. мал. A)

Додаткову рукоятку

17

 можна повертати в будь-яке

положення, що забезпечує зручну роботу без втомлення
рук.

– Відкрутіть гвинт-баранчик для регулювання додаткової

рукоятки

11

 проти стрілки годинника і поверніть

додаткову рукоятку

17

 в бажане положення. Після

цього затягніть гвинт-баранчик

11

 повертанням за

стрілкою годинника.

Встановлення глибини свердлення (див. мал. B)

За допомогою обмежувача глибини

1

 можна

встановлювати необхідну глибину свердлення

X

.

– Натисніть на кнопку для регулювання обмежувача

глибини

10

 і встроміть обмежувач глибини в додаткову

рукоятку

17

.

Рифлення на обмежувачі глибини

1

 повинне дивитися

донизу.

– Встроміть робочий інструмент з SDS-plus до упору в

патрон SDS-plus

2

. Інакше рухомість робочого

інструмента з SDS-plus може призводити до
неправильного встановлення глибини свердлення.

– Витягніть обмежувач глибини настільки, щоб відстань

між кінчиком свердла і кінчиком обмежувача глибини
відповідала бажаній глибині свердлення

X

.

Вибір свердлильного патрона і робочих
інструментів

Для перфорації Вам потрібні робочі інструменти з
хвостовиком SDS-plus, які можна встромити в
свердлильний патрон SDS-plus.

Для свердлення без удару в деревині, металі, кераміці і
пластмасі, а також закручування гвинтів

Світлодіоди

Ємність

Свічення 3-х зелених

≥

2/3

Свічення 2-х зелених

≥

1/3

Свічення 1-го зеленого

< 1/3

Мигання 1-го зеленого

резерв
