Multímetro Digital micro DM-100

54

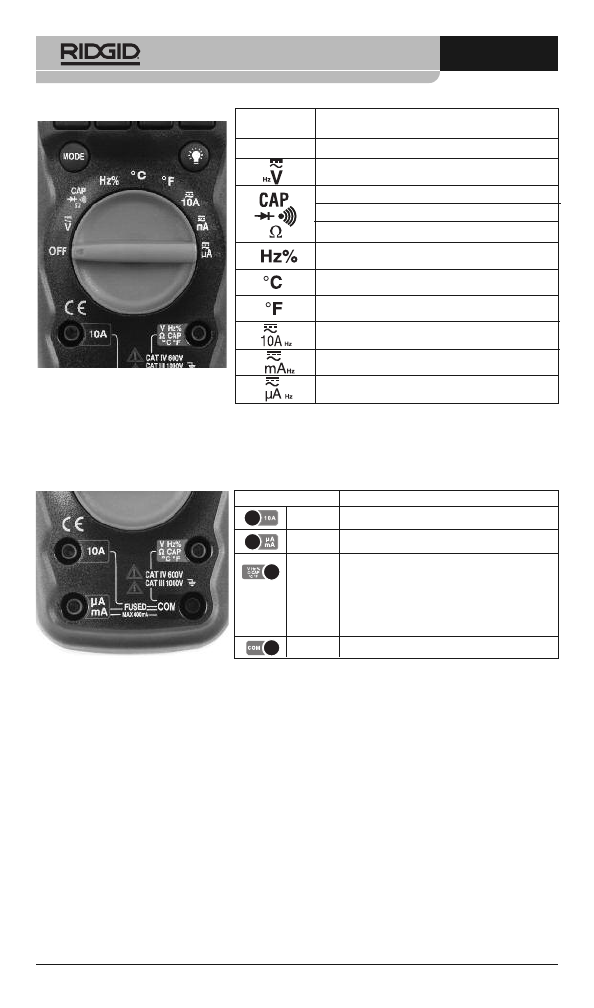

Figura 6 – Selector de función

rotatorio

Terminales de entrada

El cable de prueba negro se enchufa en un terminal negativo (COM) y el cable de prueba
rojo se enchufa en uno de los tres terminales de entrada positiva según la medición que
se va a hacer. Coloque los tapabornes que se proporcionan en los terminales no utiliza-
dos durante la operación.

Figura 7 – Terminales de entrada

Botones

Botón de modalidad (MODE)

El  botón  de  modalidad  se  usa  para  seleccionar  ohm/diodos/continuidad  o  corriente
CC/CA en los correspondientes ajustes del selector rotatorio.

Botón de gama de medidas (RANGE)

Cuando el multímetro está encendido, automáticamente inicia la búsqueda de la gama
de medidas (gama de medidas autodeterminada). Esto permite la selección automática
de la mejor gama de medidas para la medición correspondiente y generalmente es la
mejor modalidad para la mayoría de las mediciones. Para una selección manual de la
gama de medidas, haga lo siguiente:

1. Oprima el botón gama de medidas (Range). Se apagará el indicador “AUTO” en la

pantalla.

2. Oprima el botón Range para recorrer las gamas de medidas disponibles hasta que

seleccione la gama de medidas deseada.

3. Mantenga oprimido el botón Range durante 2 segundos para salir de la modalidad

manual y volver a la modalidad de gama de medidas autodeterminada.

Posición

del selector

Función

OFF

El multímetro está apagado (OFF).

Medición del voltaje CC/CA.

Medición de capacitancia.

Prueba de continuidad y prueba de diodos.

Medición de resistencia.

Medición de frecuencia.

Medición de temperatura en grados Celsius.

Medición de temperatura en grados Fahrenheit.

Medición de corriente CC/CA hasta 10 A.

Medición de corriente CC/CA hasta 400 mA.

Medición de corriente CC/CA hasta 4000 µA.

Terminales

Descripción

10 A

Terminal de entrada para 0 a 10 A.

µA / mA

Terminal de entrada para 0 a 400 mA.

V / Hz% / Terminal de entrada para medición de

Ω

/ CAP / voltaje CC/CA, medición de resistencia,

TEMP

verificación de continuidad, prueba de
diodos, medición de frecuencia, medición
de capacitancia y medición de temperatura.

COM

Terminal negativo para todas las mediciones.
