Multimetr cyfrowy micro DM-100

233

Ikony

Ikony ekranowe

6

7

8

9

10

11

5

4

3

2

1

Nr ikony

Ikony na

ekranie

Opis

1

Niski poziom baterii.

1. Duży wyświetlacz LCD z 4000 odczytów
2. Przycisk zakresu RANGE
3. Przycisk częstotliwości/współczynnika wypełnienia Hz%
4. Przycisk trybu MODE
5. Przycisk zatrzymania wyświetlania danych HOLD
6. Przycisk pomiarów wartości względnych REL
7. Przycisk podświetlenia ( )

8. Pokrętło funkcji
9. Dodatni zacisk wejściowy zakresu 0 do 10 A (

)

10. Dodatni zacisk wejściowy zakresu 0 do 400 mA (

)

11.  Dodatni zacisk wejściowy do pomiarów napięcia DC/AC,

pomiaru rezystancji, sprawdzenia ciągłości, testu diody,

pomiaru częstotliwości, pomiaru pojemności i pomiaru

temperatury (

)

12. Zacisk (ujemny) COM do wszystkich pomiarów (

)

(Nie ma na rysunku – Tylna ścianka urządzenia) Pokrywa

baterii, komora bezpiecznika, składany stojak, uchwyt sondy

Stojak

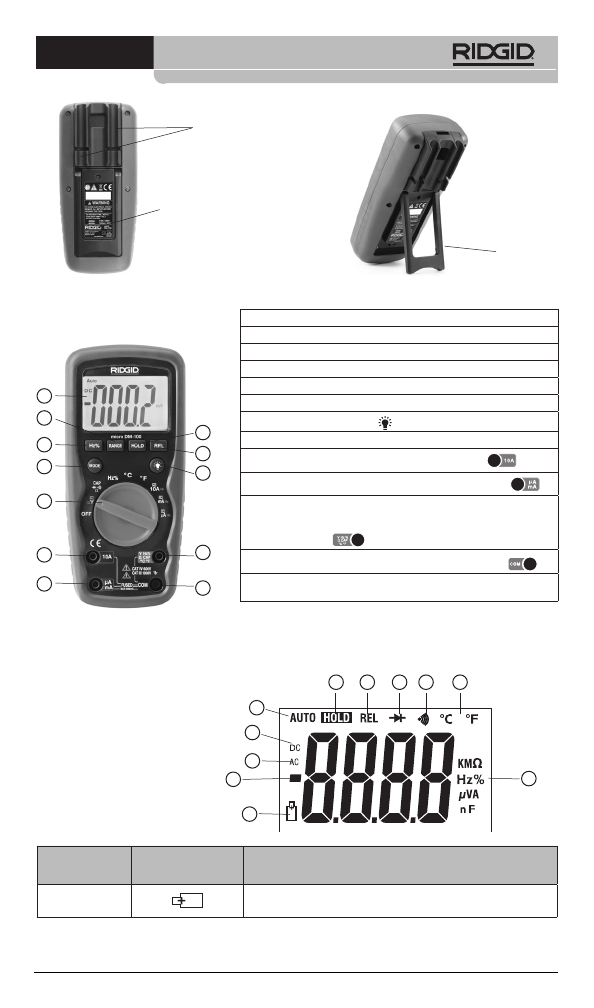

Rys. 2 – Tylna ścianka multimetru cyfrowego micro DM-100

Uchwyty

przewodów

pomiarowych

Etykieta

ostrzegawcza

Elementy sterujące

6
7

8

9

10

11

12

5

4

3

2

1

Rys. 3 – Elementy sterujące multimetru cyfrowego micro DM-100
