Multimetru digital micro DM-100

295

Comenzi

6
7

8

9

10

11

12

5

4

3

2

1

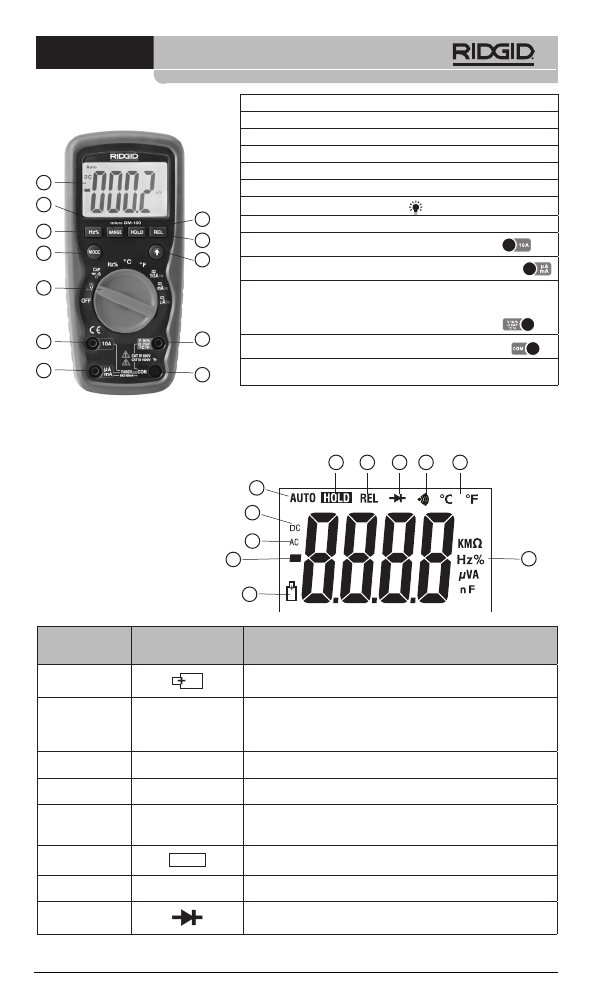

Figura 3 – Comenzile multimetrului digital micro DM-100

1. Afişaj mare cu indicație de 4000 cu cristale lichide
2. Butonul de domeniu (RANGE)
3. Butonul frecvenţă/% raport (Hz%)
4. Butonul de mod (MODE)
5. Butonul de reţinere a datelor (HOLD)
6. Butonul Relativ (REL)
7. Butonul de lumină de fundal ( )

8. Selectorul rotativ de funcţii
9. Borna pozitivă de intrare pentru 0 până la 10 A (

)

10. Borna pozitivă de intrare pentru 0 până la 400 mA (

)

11.  Borna pozitivă de intrare pentru măsurarea tensiunii

c.c./c.a, măsurarea rezistenţei, verificarea continuității,

testarea diodei, măsurarea frecvenței, măsurarea

capacității electrice şi măsurarea temperaturii (

)

12. Borna COM (negativ) pentru toate măsurătorile (

)

(Nu este prezentat – spatele unităţii) uşa bateriei, comparti-

mentul siguranţei, stativul pliabil, suportul de sondă

Pictograme

Pictogramele ecranului

6

7

8

9

10

11

5

4

3

2

1

Număr

pictogramă

Pictograme pe

ecran

Descriere

1

Baterie descărcată.

2

—

Indicator de polaritate. Citiri negative, În modul

relativ, acest semn arată că intrarea prezentă este

mai mică decât valoarea de referinţă stocată.

3

AC

Curent sau tensiune alternativă.

4

DC

Curent sau tensiune continuă.

5

AUTO

Modul de etalonare automată este activ. Selectează

automat cel mai bun domeniu pentru măsurători.

6

HOLD

Reţinerea datelor este activă.

7

REL

Modul relativ este activ.

8

Modul de testare a diodei.
