Ψηφιακό πολύμετρο micro DM-100

335

Εικονίδια

Εικονίδια οθόνης

6

7

8

9

10

11

5

4

3

2

1

Αριθμός

εικονιδίου

Εικονίδια στην

οθόνη

Περιγραφή

1

Χαμηλή στάθμη μπαταρίας.

1. Ευμεγέθης οθόνη υγρών κρυστάλλων 4 ψηφίων
2. Κουμπί Κλίμακας (RANGE)
3. Κουμπί Συχνότητας/%Κύκλου δραστηριότητας (Hz%)
4. Κουμπί λειτουργίας (MODE)
5. Κουμπί προσωρινής αποθήκευσης δεδομένων (HOLD)
6. Κουμπί Συσχέτισης (REL)
7. Κουμπί οπίσθιου φωτισμού ( )

8. Περιστροφικός διακόπτης λειτουργιών
9. Θετικός ακροδέκτης εισόδου για 0 έως 10 A (

)

10. Θετικός ακροδέκτης εισόδου για 0 έως 400 mA (

)

11.  Ακροδέκτης εισόδου για μέτρηση τάσης DC/AC, μέτρηση

αντίστασης, έλεγχο συνέχειας, δοκιμή διόδου, μέτρηση

συχνότητας, μέτρηση χωρητικότητας και μέτρηση θερμο-

κρασίας

12. (Αρνητικός) Ακροδέκτης COM για όλες τις μετρήσεις (

)

(Δεν απεικονίζεται – πίσω πλευρά του οργάνου) Κάλυμμα

μπαταρίας, χώρος ασφαλειών, αναδιπλούμενη βάση, υποδοχή

ακροδέκτη

Βάση

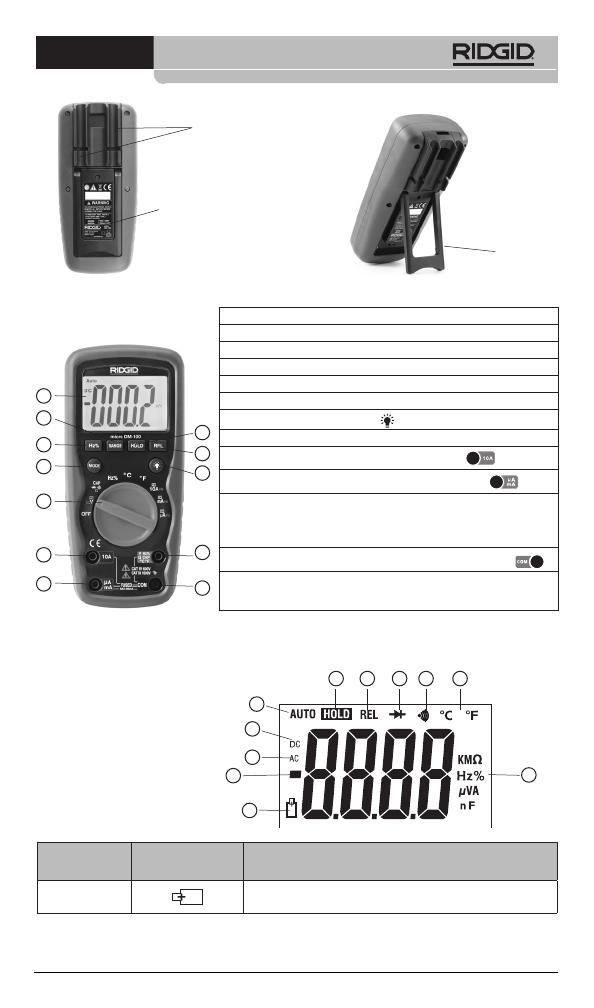

Εικόνα 2 – Πίσω όψη ψηφιακού πολυμέτρου micro DM-100

Υποδοχές

δοκιμαστικών

ακροδεκτών

Ετικέτα

προειδοποίησης

Κουμπιά ελέγχου

6
7

8

9

10

11

12

5

4

3

2

1

Εικόνα 3 – Κουμπιά ψηφιακού πολυμέτρου DM-100
