Multimetro digitale micro DM-100

113

Comandi

6
7

8

9

10

11

12

5

4

3

2

1

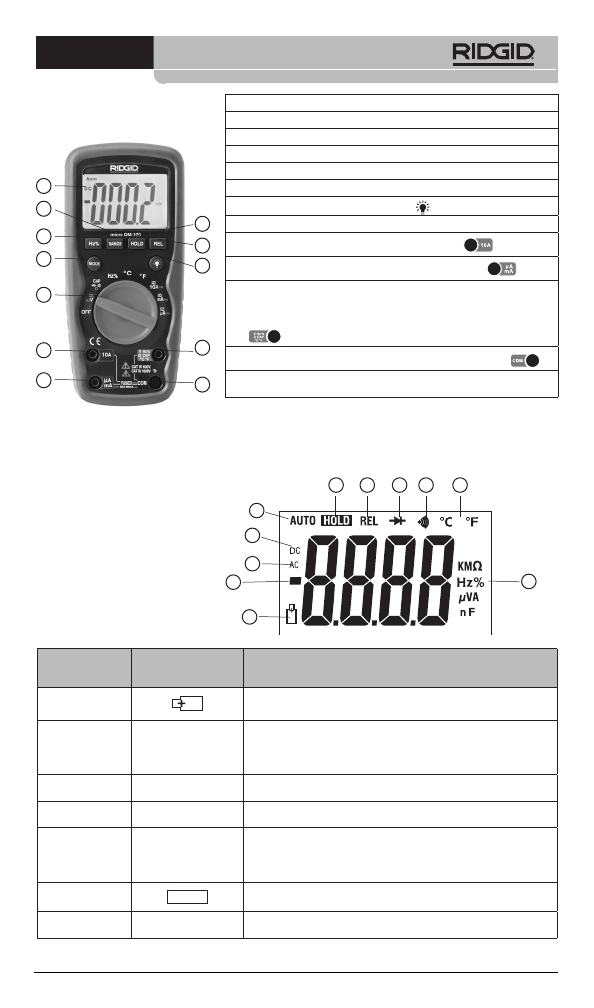

Figura 3 – Comandi del Multimetro digitale DM-100

Icone

Icone dello schermo

6

7

8

9

10

11

5

4

3

2

1

Numero

dell'icona

Icone su

schermo

Descrizione

1

Batteria quasi scarica.

2

—

Indicatore di polarità Letture negative; in modalità

relativa, questo simbolo indica che l'ingresso

presente è inferiore al valore di riferimento archiviato.

3

AC

Corrente o tensione alternata.

4

DC

Corrente o tensione continua.

5

AUTO

La Modalità di rilevamento dell'intervallo

automatico è attiva. Seleziona automaticamente la

migliore gamma per le misurazioni.

6

HOLD

La Conservazione dei dati è attiva.

7

REL

La Modalità relativa è attiva.

1. Grande display a cristalli liquidi a conteggio 4000
2. Pulsante del valore/intervallo (RANGE)
3. Pulsante frequenza/%Fattore o Ciclo di Utilizzo (Hz%)
4. Pulsante di modalità (MODE)
5. Pulsante di conservazione dei dati (HOLD)
6. Pulsante relativo (REL)
7. Pulsante della retroilluminazione ( )

8. Interruttore della funzione ruotante
9. Terminale di ingresso positivo per 0 a 10 A (

)

10. Terminale di ingresso positivo per 0 a 400 mA (

)

11.  Terminale di ingresso positivo per la Misurazione della ten-

sione c.c./c.a., Misurazione della resistenza, Controllo della

continuità, Verifica del diodo, Misurazione della frequenza,

Misurazione della capacità e Misurazione della temperatura

(

)

12. Terminale COM (Negativo) per tutte le misurazioni (

)

(Non mostrato - Lato inferiore dell'unità) Sportello della batteria,

Vano del fusibile, supporto ripiegabile, Supporto della sonda
