Digitalni multimeter micro DM-100

377

Ikone

Zaslonske ikone

6

7

8

9

10

11

5

4

3

2

1

Številka

ikone

Ikone na

zaslonu

Opis

1

Prazna baterija.

2

—

Kazalnik polaritete. V relativnem načinu pomenijo

negativni odčitki s tem znakom, da je trenutna

vhodna vrednost nižja od shranjene referenčne

vrednosti.

3

AC

Izmenični tok ali napetost.

4

DC

Enosmerni tok ali napetost.

5

AUTO

Deluje način samodejne določitve merilnega

območja. Samodejno izbere najboljše merilno

območje meritve.

6

HOLD

Prikaz podatka je zamrznjen.

7

REL

Deluje relativni način.

8

Način za preizkušanje diode.

1. Velik tekočekristalni prikazovalnik »4000«
2. Gumb za merilno območje (RANGE)
3. Gumb za frekvenco/% razmerja vklopa (Hz%)
4. Gumb za način (MODE)
5. Gumb za zamrznjen prikaz (HOLD)
6. Gumb za relativno merjenje (REL)
7. Gumb osvetlitve ( )

8. Vrtljivo funkcijsko stikalo
9. Pozitivni vhodni priključek za od 0 do 10 A (

)

10. Pozitivni vhodni priključek za od 0 do 400 mA (

)

11.  Vhodni priključek za meritev enosmerne/izmenične

napetosti, meritev upornosti, preverjanje prevodnosti,

preizkus diode, meritev frekvence, meritev kapacitivnosti

in meritev temperature (

)

12. Negativni priključek (COM) za vse meritve (

)

(ni prikazano, zadnja stran naprave) Vratca za baterijo, pro-

stor za varovalke, stojalo za odpiranje, držalo sonde

Krmilni elementi

6
7

8

9

10

11

12

5

4

3

2

1

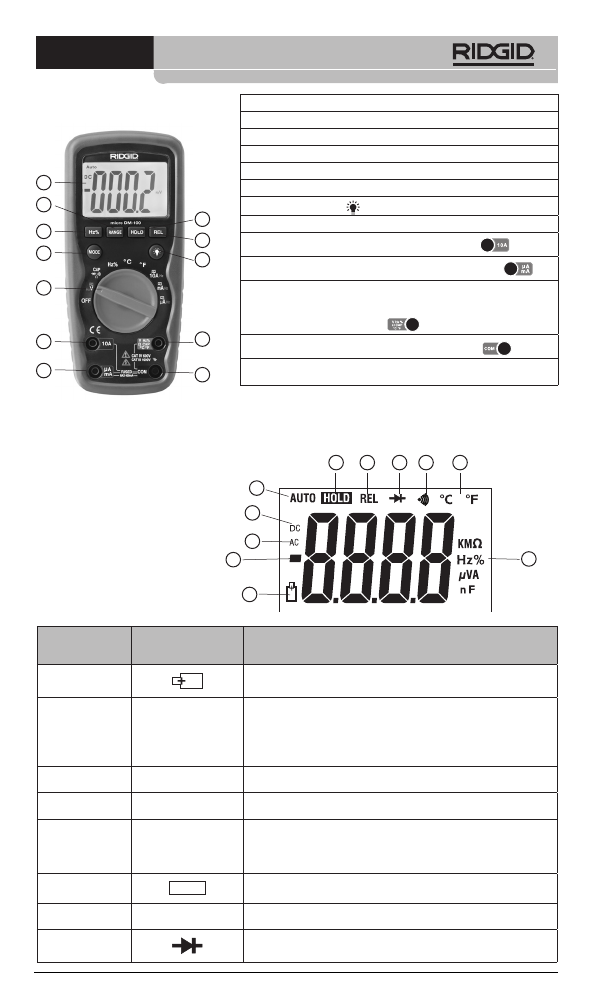

Slika 3 – Elementi za upravljanje digitalnega multimetra DM-100
