micro DM-100 digitalni univerzalni merni

instrument

397

Ikone

Ekranske ikonice

6

7

8

9

10

11

5

4

3

2

1

Broj ikonice

Ikonice na

ekranu

Opis

1

Prazna baterija.

2

—

Indikator polariteta. Negativna očitavanja, u

relativnom režimu, ovo ukazuje da je postojeći ulaz

manji od memorisane referentne vrednosti.

3

AC

Naizmenična struja ili napon

4

DC

Jednosmerna struja ili napon

5

AUTO

Režim automatskog određivanja mernog opsega je

aktivan. Automatski izbor najboljeg mernog opsega.

6

HOLD

Zadržavanje podataka je aktivno.

7

REL

Relativni režim je aktivan.

8

Režim testiranja diode.

Upravljački elementi

6
7

8

9

10

11

12

5

4

3

2

1

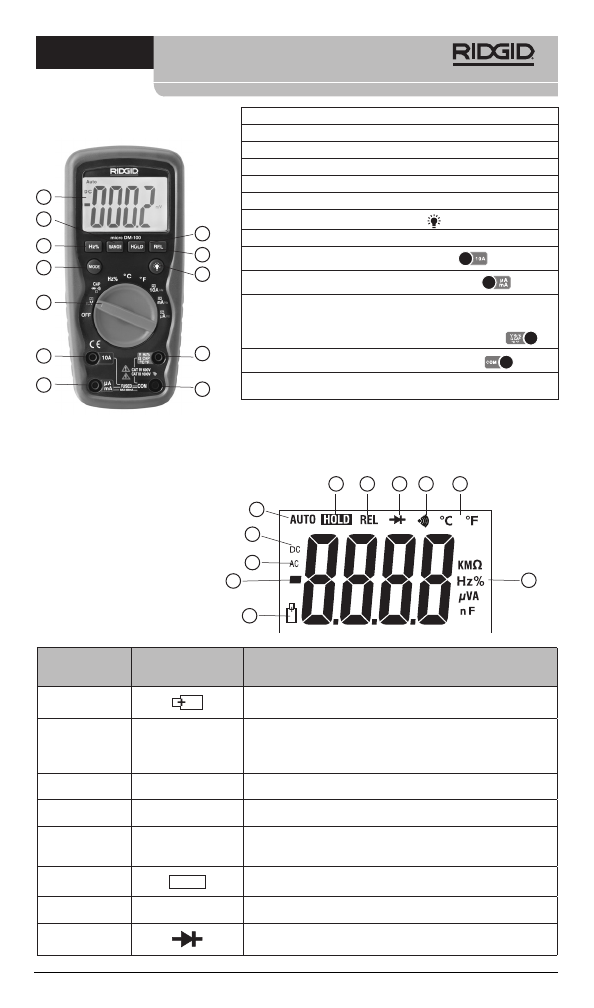

Slika 3 – Upravljački elementi DM-100 digitalnog univerzalnog mernog instrumenta

1. Veliki 4000 brojanje displej sa tečnim kristalom
2. Taster za biranje opsega (RANGE)
3. Taster za frekvenciju/%uposlenosti (Hz%)
4. Taster za izbor režima (MODE)
5. Taster za zadržavanje podataka (HOLD)
6. Taster za relativna merenja (REL)
7. Taster za pozadinsko osvetljenje ( )

8. Obrtni funkcijski prekidač
9. Pozitivni ulazni priključak za 0 do 10 A (

)

10. Pozitivni ulazni priključak za 0 do 400 mA (

)

11.  Pozitivni ulazni priključak za merenje napona

jednosmerne/naizmenične struje, merenje otpora,

kontrole neprekidnosti, test diode, merenje frekvencije,

merenje kapacitivnosti i merenje temperature (

)

12. COM (negativni) priključak za sva merenja (

)

(nije prikazano – zadnja strana jedinice) Poklopac baterije,

odeljak za osigurač, sklopivi stalak, držač sonde
