Digitalni multimeter micro DM-100

382

Vhodni priključki

Črni merilni kabel priključite v negativni priključek (COM), rdeči merilni kabel pa v poljub-

nega od treh pozitivnih vhodnih priključkov, skladno z meritvijo, ki jo izvajate. Med delova-

njem uporabite priložene čepe za neuporabljene priključke.

Priključki

Opis

10 A

Vhodni priključek za od 0 do 10 A

μA/mA

Vhodni priključek za od 0 do

400 mA

V/Hz%/

Ω/CAP/

TEMP

Vhodni priključek za meritev

enosmerne/izmenične napetosti,

meritev upornosti, preverjanje

prevodnosti, preizkus diode, meritev

frekvence, meritev kapacitivnosti in

meritev temperature

COM

Negativni priključek za vse meritve

Gumbi

Gumb za način (MODE)
Gumb za način se uporablja za izbiranje upornosti/diode/prevodnosti ali enosmerne/izme-

nične vrednosti pri različnih položajih vrtljivega stikala.
Gumb za merilno območje (RANGE)
Ko vklopite merilnik, se samodejno preklopi v način samodejne izbire merilnega območja.

Ta samodejno izbere najboljše merilno območje meritve in je običajno najboljši način za

večino meritev. Za ročno izbiro merilnega območja opravite naslednje:
  1.  Pritisnite gumb za merilno območje. Prikazani znak »AUTO« se izklopi.
  2.  Gumb za merilno območje pritisnite tolikokrat, da izberete želeno merilno območje.
  3.  Gumb za merilno območje pridržite 2 sekundi, da končate način ročne izbire merilne-

ga območja in se vrnete v samodejni način.

Gumb za zamrznjen prikaz (HOLD)
Funkcija zamrznjenega prikaza omogoča merilniku, da meritev zamrzne za poznejše od-

čitavanje.
  1.  Pritisnite gumb za zamrznjen prikaz, da odčitek zamrznete na prikazovalniku. Na prika-

zovalniku se prikaže simbol »HOLD«.

  2.  Pritisnite gumb za zamrznjen prikaz, da se vrnete v običajno delovanje.
Gumb za relativno merjenje (REL)
Relativno merjenje omogoča merjenje glede na shranjeno referenčno vrednost. Referenč-

no napetost, tok ali drugo vrednost lahko shranite in nato merite glede na to vrednost.
  1.  Opravite poljubno meritev, kot je opisano v navodilih za uporabo.
  2.  Pritisnite gumb za relativno merjenje, da shranite prikazani odčitek in se na prikazoval-

niku prikaže znak »REL«.

  3.  Prikazovalnik bo zdaj pokazal razliko med shranjeno in izmerjeno vrednostjo.
  4.  Pritisnite gumb za relativno merjenje, da se vrnete v običajno delovanje
Gumb osvetlitve ozadja (

)

  1.  Gumb za osvetlitev ozadja pritisnite za 2 sekundi, da vklopite luč prikazovalnika.
  2.  Znova pritisnite gumb za osvetlitev ozadja, da končate način osvetlitve ozadja.

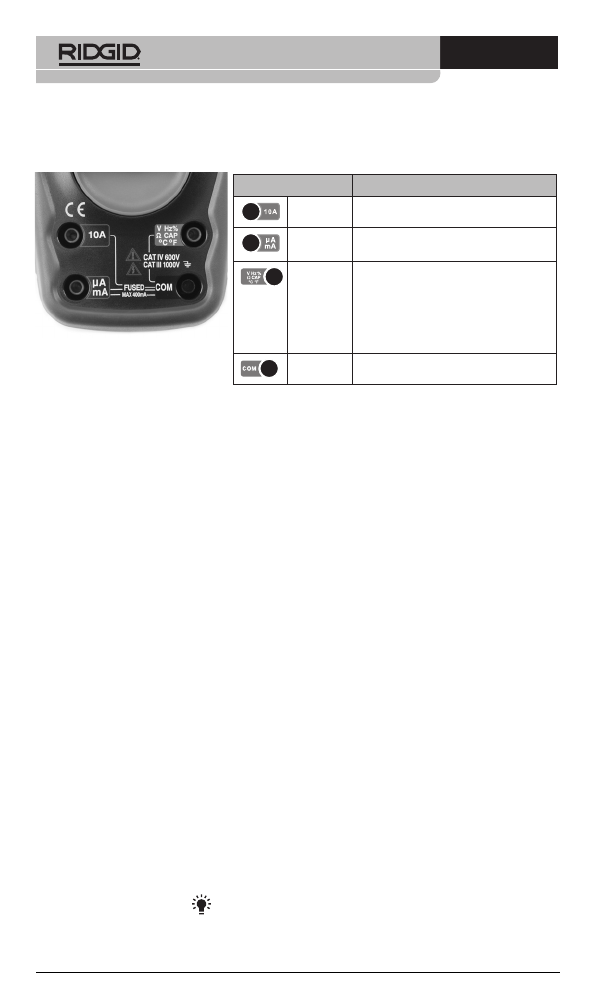

Slika 7 – Vhodni priključki
