38

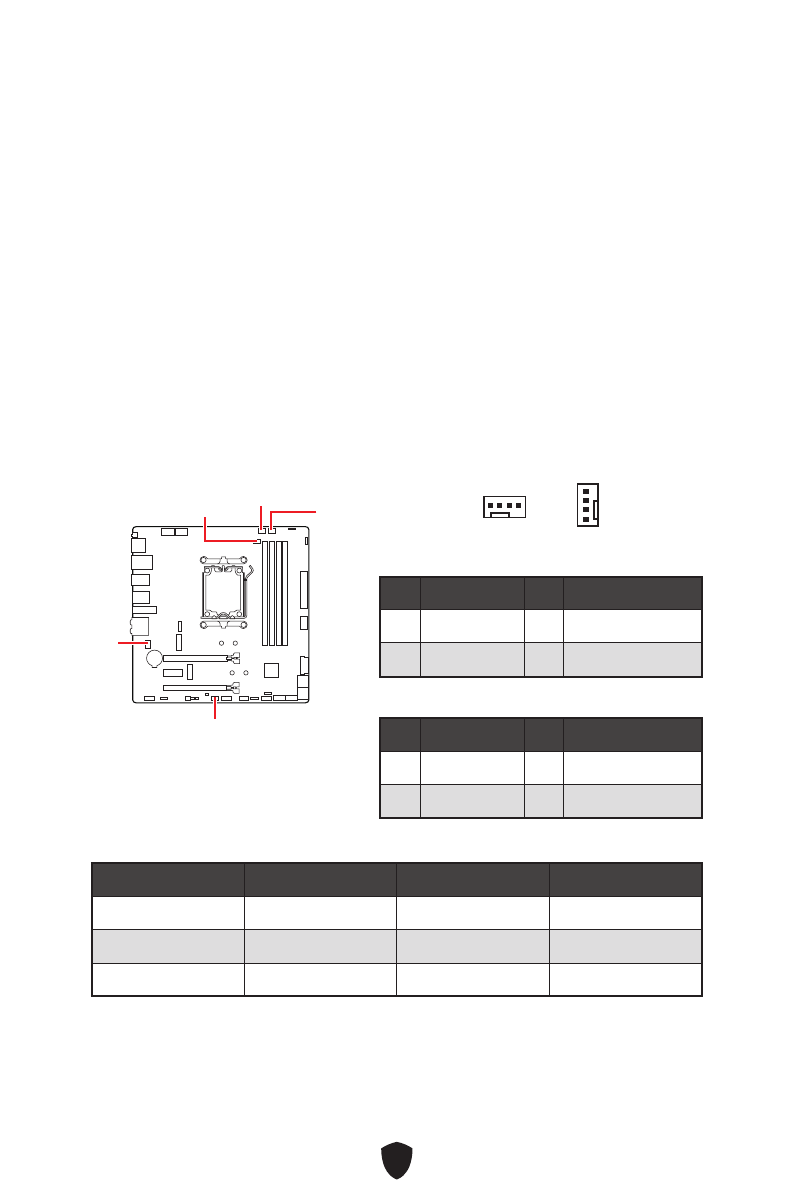

CPU_FAN1, PUMP_FAN1, SYS_FAN1~3:
Stromanschlüsse für Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus
oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die
Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit
per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse
die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der
Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.
Sie können unter
BIOS > HARDWARE MONITOR
die Lüfterdrehzahl ändern. Damit
können Sie DC oder PWM auf Ihren Lüftermodus einstellen. Wählen Sie den
Smart
Fan Mode
, die Lüftergeschwindigkeit ändert sich entsprechend der CPU- oder
Systemtemperatur. Deaktivieren Sie den
Smart Fan Mode
, der Lüfter dreht sich mit
maximaler Geschwindigkeit.
⚠
Wichtig
Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des
PWM-/ DC-Modus.
1
1
Pin-Belegung des PWM-Modus
Pin
Signalname
Pin
Signalname
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
Pin-Belegung des DC-Modus
Pin
Signalname
Pin
Signalname
1
Ground
2
Voltage Control
3
Sense
4
NC
Spezifikationen des Lüfteranschlusses
Anschluss
Standard-lüftermodus
Max. Strom
Max. Leistung
CPU_FAN1
Auto Modus
3A
36W
PUMP_FAN1
PWM Modus
3A
36W
SYS_FAN1~3
DC Modus
2A
24W
CPU_FAN1
SYS_FAN3
PUMP_FAN1
SYS_FAN1
SYS_FAN2
