36

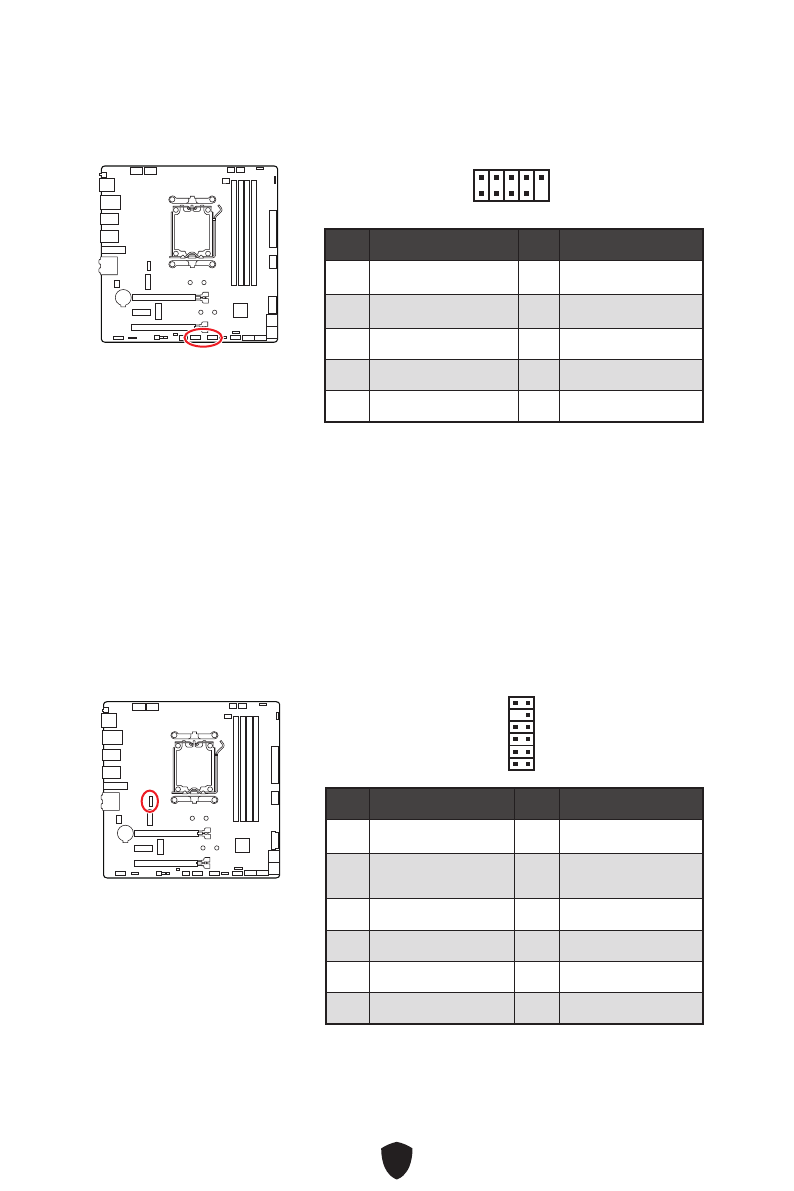

JUSB1~2: USB 2.0 接口
这些接口允许您在前置面板上来连接 USB 2.0 端口。
⚠
注意
∙
请注意，VCC 和接地针脚必须正确连接以避免可能的损坏。
∙
为了将您的 iPad，iPhone 和 iPod 通过 USB 端口进行充电，请安装 MSI Center 实用程
序。
针脚
信号名称
针脚
信号名称
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
1
2
10
9
JTPM1: TPM 模组接口
此接口是用来连接 TPM (安全平台模组)。请参考 TPM 安全平台手册以获得更多细节和
用法。
1
2
12
11
针脚
信号名称
针脚
信号名称
1
SPI Power
2
SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5
Reserved
6
SPI Clock
7
Ground
8
SPI Reset
9
Reserved
10
No Pin
11
Reserved
12
Interrupt Request
