30

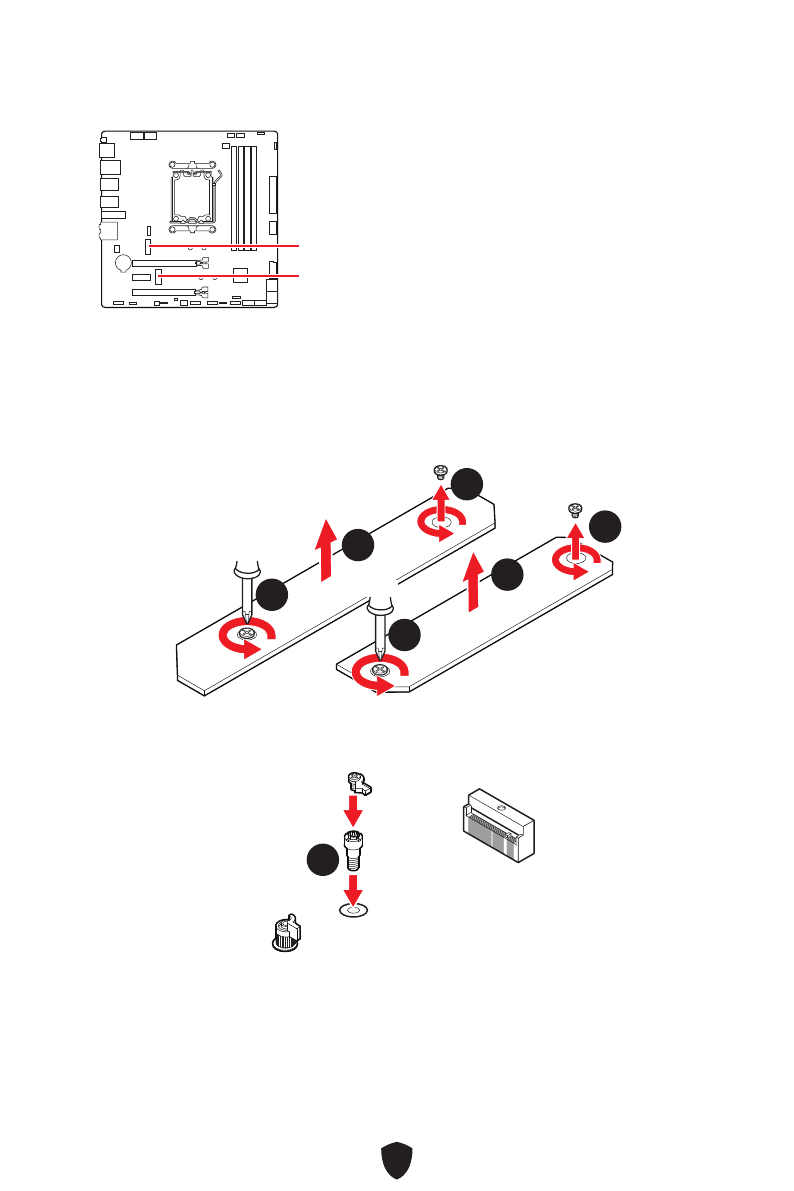

M2_1~2: Разъемы M.2 (Ключ M)

M2_1

M2_2

⚠

Внимание!

∙

В случае, если M.2 SSD оснащен

собственным радиатором, удалите пластины

M.2 или резиновые кубики в разъеме M.2,

затем установите M.2 SSD. Не устанавливайте

дополнительный радиатор, поставляемый с

материнской платой.

Установка модуля M.2

1.

Удалите винты для радиатора M.2 Shield Frozr.

2.

Приподнимите радиатор M.2 Shield Frozr и снимите его.

1

1

1

1

1

1

2

2

2

2

1

1

3.

Перед установкой 2260 SSD установите прилагаемый комплект EZ M.2 Clip.

Пропустите этот шаг при установке 2280 SSD.

3

3

2260
