22

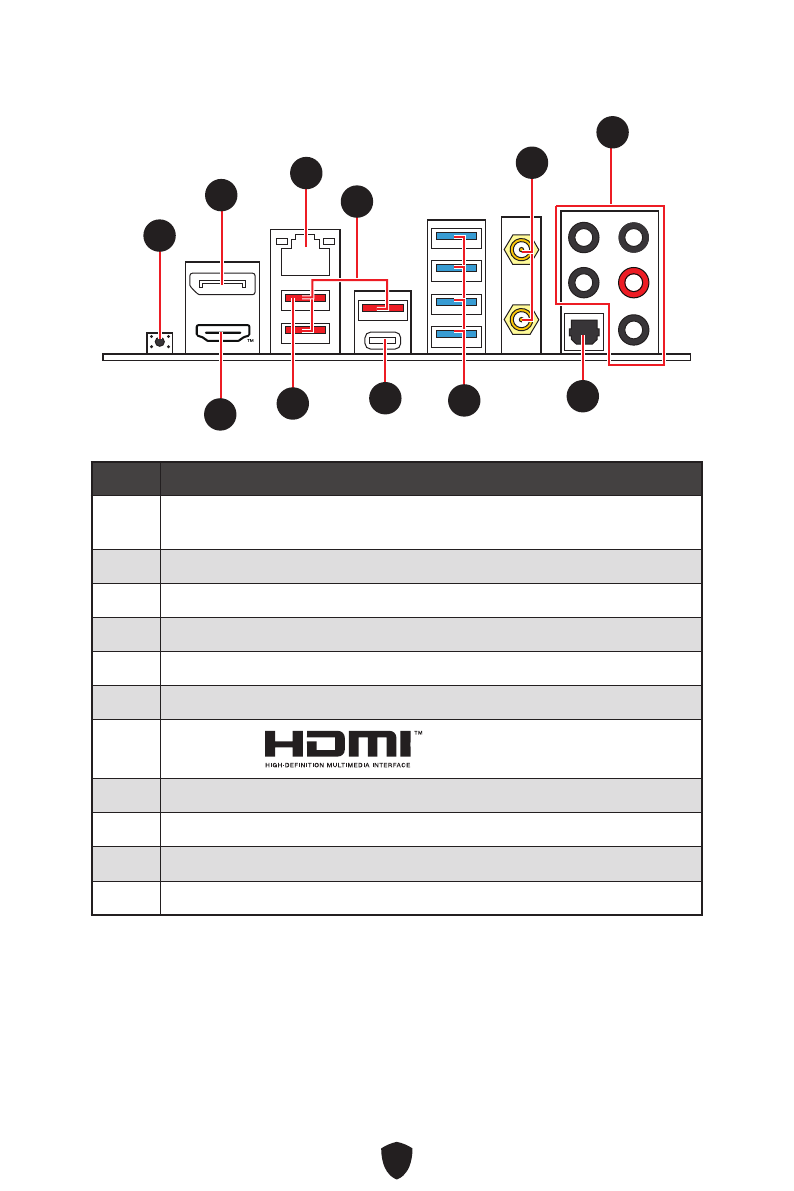

Разъемы задней панели
Пункт Описание
1
Кнопка Flash BIOS - Обратитесь к странице 51 для получения
информации об обновлении BIOS при помощи кнопки Flash BIOS.
2
DisplayPort
3
2.5Gbps порт LAN (RJ45)
4
Порты USB 3.2 Gen 2 10Гб/с Type-A (от процессора)
5
Разъемы антенны Wi-Fi
6
Порты Аудио
7
Порт HDMI™
8
Порт Flash BIOS
9
Порт USB 3.2 Gen 2x2 20Гб/с Type-C (от чипсета B650)
10
Порты USB 3.2 Gen 1 5Гб/с Type-A (от контроллера ASM1074)
11
Оптический разъем S/PDIF OUT
2
2
1
1
3
3
4
4
6
6
5
5
10
10
11
11
9
9
8
8
7
7
Содержание
- 158 Краткое руководство по установке; Подготовка инструментов и компонентов
- 159 Безопасное использование продукции
- 164 Подключение разъема на передней панели
- 171 Технические характеристики
- 175 Эксклюзивные функции
- 176 Комплект поставки
- 177 Разъемы задней панели
- 178 Таблица состояний индикатора порта LAN; Подключение аудиоразъемов; Подключение наушников и микрофона
- 182 Процессор AM5
- 183 Слоты DIMM; Рекомендации по установке модулей памяти
- 187 JAUD1: Разъем аудио передней панели
- 189 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 190 панели
- 191 JTPM1: Разъем модуля ТРМ
- 192 JDASH1: Разъем контроллера настройки
- 193 вентиляторов
- 195 Подключение RGB светодиодных лент
- 196 LED; Подключение адресных RGB светодиодных лент
- 198 Индикаторы отладки EZ; Встроенные индикаторы
- 199 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11
- 202 Инструкции по использованию MSI Center
- 203 Преимущества UEFI
- 204 Настройка BIOS; Вход в настройки BIOS; Инструкции по настройке BIOS
- 205 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
