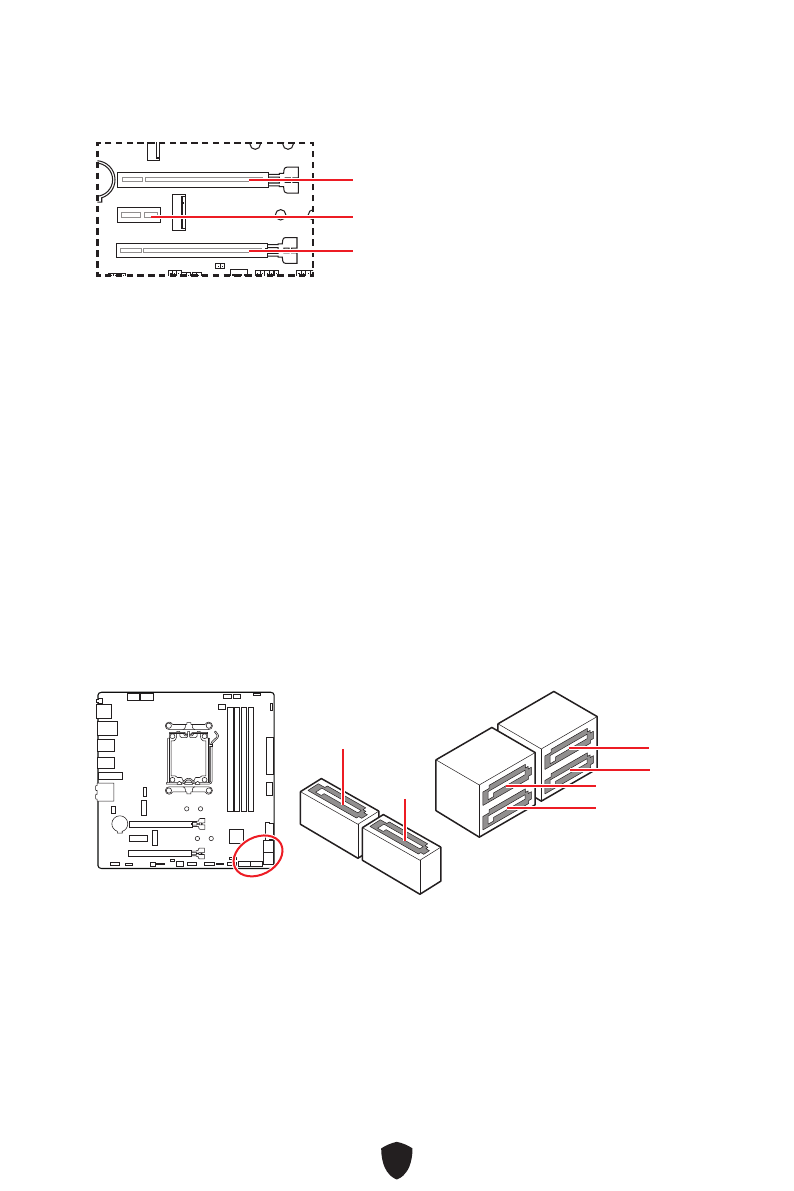

PCI_E1~3: PCIe 확장 슬롯

PCI_E1

: PCIe 4.0 x16 (CPU)

PCI_E3

: PCIe 4.0 x4 (B650 칩셋)

PCI_E2

: PCIe 3.0 x1 (B650 칩셋)

SATA_1~4 & SATA_A1~2: SATA 6Gb/s 커넥터

이 커넥터는 SATA 6Gb/s 인터페이스 포트입니다. 각 커넥터에 하나의 SATA 장치를 연결할 수

있습니다.

⚠

중요사항

∙

SATA 케이블을 90도로 꺽지 마십시오. 그럴 경우, 전송 중 데이터가 손상될 수 있습니다.

∙

SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만. 공간 절약을 위해 플랫 커넥터를

메인보드에 연결할 것을 권장합니다.

SATA_1

SATA_3

SATA_2

SATA_4

⚠

중요사항

∙

크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을

방지하기 위해

MSI 그래픽 카드 지지대

와 같은 장치를 사용하시면 더욱 안전합니다.

∙

하나의 PCIe x16 확장 카드를 설치하여 최적의 효과를 원하신다면

PCI_E1

 슬롯을 사용할

것을 추천합니다.

∙

확장 카드를 추가하거나 제거할 때 먼저 전원을 끄거나 전원 코드를 콘센트에서 뽑으세요.

확장 카드에 대해 필요한 하드웨어나 소프트웨어 변경에 대하여 알려면 확장카드 설명서를

읽으세요.
