BAT1

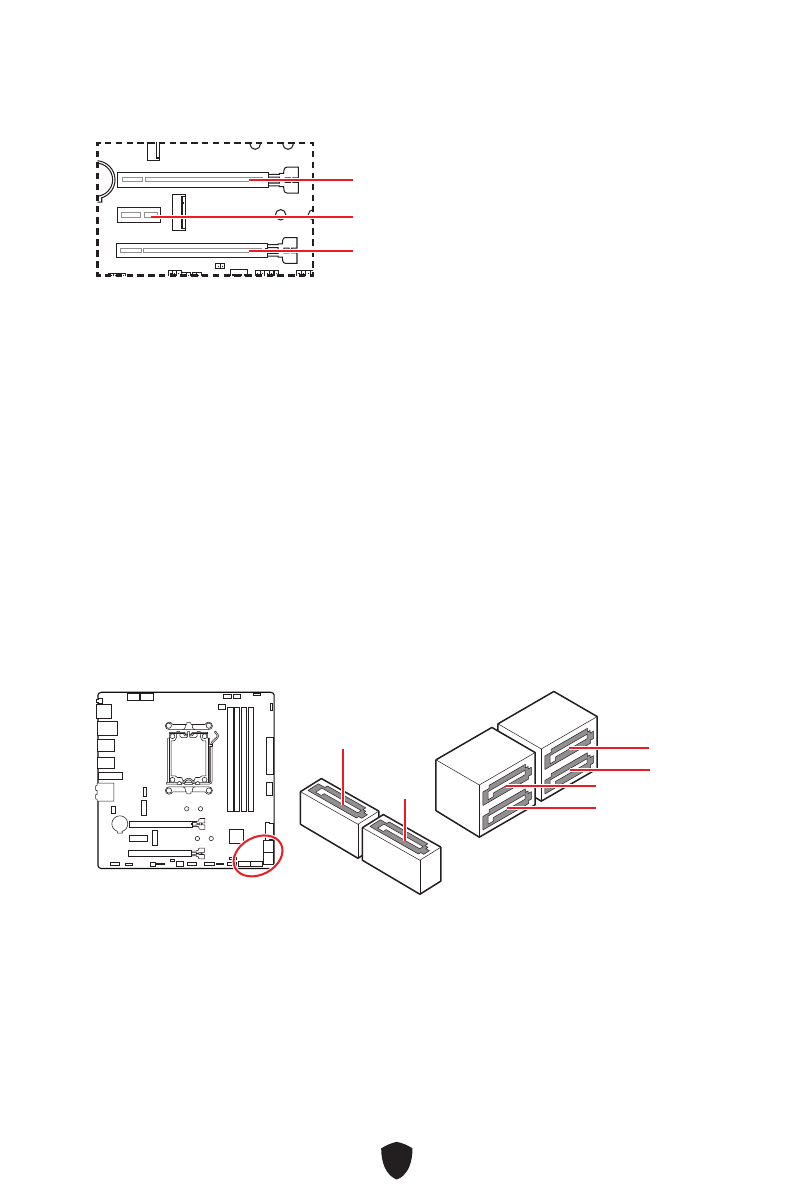

PCI_E1~3: PCIe 擴充插槽
PCI_E1
: PCIe 4.0 x16 (源於 CPU)
PCI_E3
: PCIe 4.0 x4 (源於 B650 晶片組)
PCI_E2
: PCIe 3.0 x1 (源於 B650 晶片組)
SATA_1~4 & SATA_A1~2: SATA 6Gb/s 插孔
這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。
⚠
重要
∙
SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。
∙
SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。
SATA_1
SATA_3
SATA_2
SATA_4
⚠
重要
∙
若安裝大型顯卡，需要使用工具如
MSI Gaming Series
顯卡支撐架，以支撐其重量和防
止插槽變形。
∙
如果只安裝一張 PCIe x16 擴充卡，爲獲得最佳效能建議安裝到
PCI_E1
插槽。
∙
新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，以了解所
需變更的軟硬體設定。
SATA_A2
SATA_A1
Содержание
- 158 Краткое руководство по установке; Подготовка инструментов и компонентов
- 159 Безопасное использование продукции
- 164 Подключение разъема на передней панели
- 171 Технические характеристики
- 175 Эксклюзивные функции
- 176 Комплект поставки
- 177 Разъемы задней панели
- 178 Таблица состояний индикатора порта LAN; Подключение аудиоразъемов; Подключение наушников и микрофона
- 182 Процессор AM5
- 183 Слоты DIMM; Рекомендации по установке модулей памяти
- 187 JAUD1: Разъем аудио передней панели
- 189 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 190 панели
- 191 JTPM1: Разъем модуля ТРМ
- 192 JDASH1: Разъем контроллера настройки
- 193 вентиляторов
- 195 Подключение RGB светодиодных лент
- 196 LED; Подключение адресных RGB светодиодных лент
- 198 Индикаторы отладки EZ; Встроенные индикаторы
- 199 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11
- 202 Инструкции по использованию MSI Center
- 203 Преимущества UEFI
- 204 Настройка BIOS; Вход в настройки BIOS; Инструкции по настройке BIOS
- 205 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
