29

BAT1

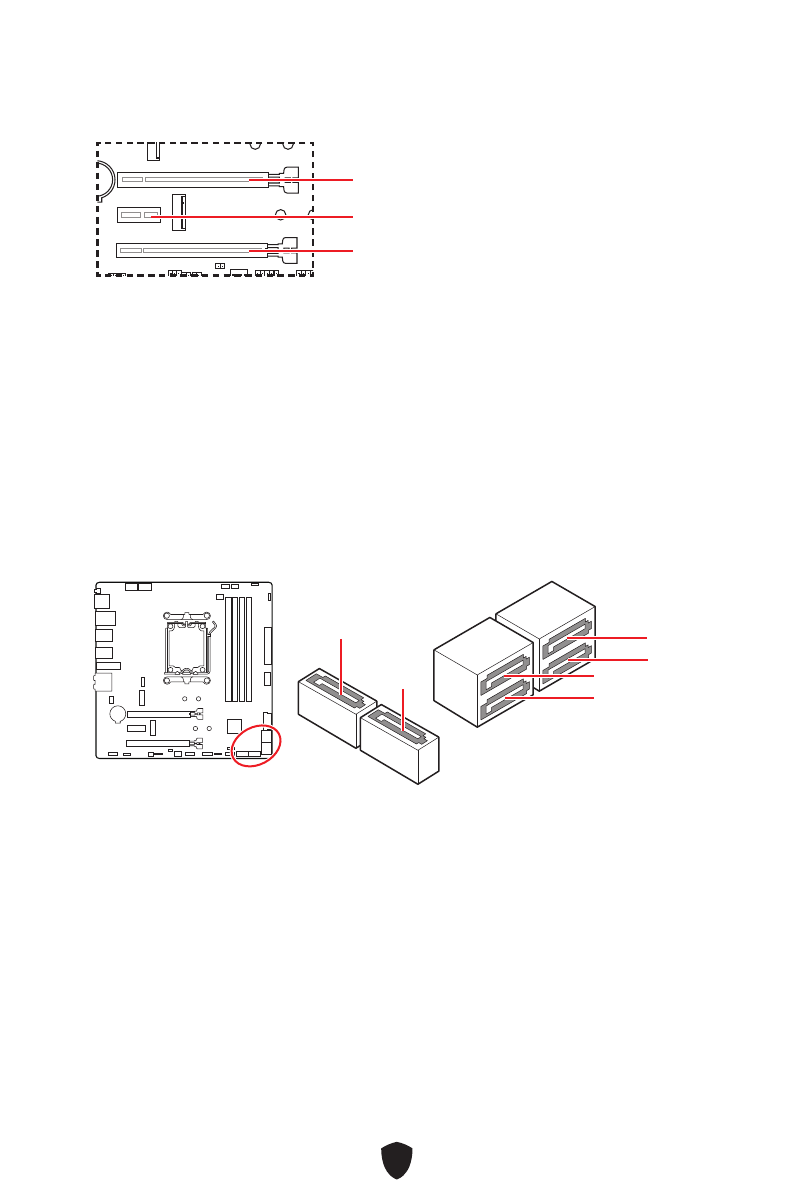

PCI_E1~3: PCIe 扩展插槽

PCI_E1

: PCIe 4.0 x16 (来自 CPU)

PCI_E3

: PCIe 4.0 x4 (来自 B650 芯片组)

PCI_E2

: PCIe 3.0 x1 (来自 B650 芯片组)

SATA_1~4 & SATA_A1~2: SATA 6Gb/s 接口

这些接口是串行 SATA 6Gb/s 介面接口。每个接口可以连接一个串行 SATA 设备。

⚠

注意

∙

请勿将串行 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。

∙

SATA 数据线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。

SATA_1

SATA_3

SATA_2

SATA_4

⚠

注意

∙

如果您安装了一个大而重的显卡时，您需要使用一个辅助工具如

MSI 游戏系列显卡支

架千斤顶

来支撑其重量，以防止插槽变形。

∙

为了使安装单个 PCIe x16 扩展卡获得最佳性能。建议使用

PCI_E1

 插槽。

∙

当添加或移除扩展卡时，请先关闭电源，并将电源线由插座上拔除。请查看关于扩展卡

的文档以便检查必要附件的硬件和软件变化。

SATA_A2

SATA_A1
