37
Normal
(Standardwert)
Booten Sie mit den
gespeicherten BIOS-
Einstellungen.
Aktiviert
Wenden Sie die BIOS-
Standardeinstellungen
und den niedrigeren
PCIe-Modus (von der
CPU) für den sicheren
Start an.

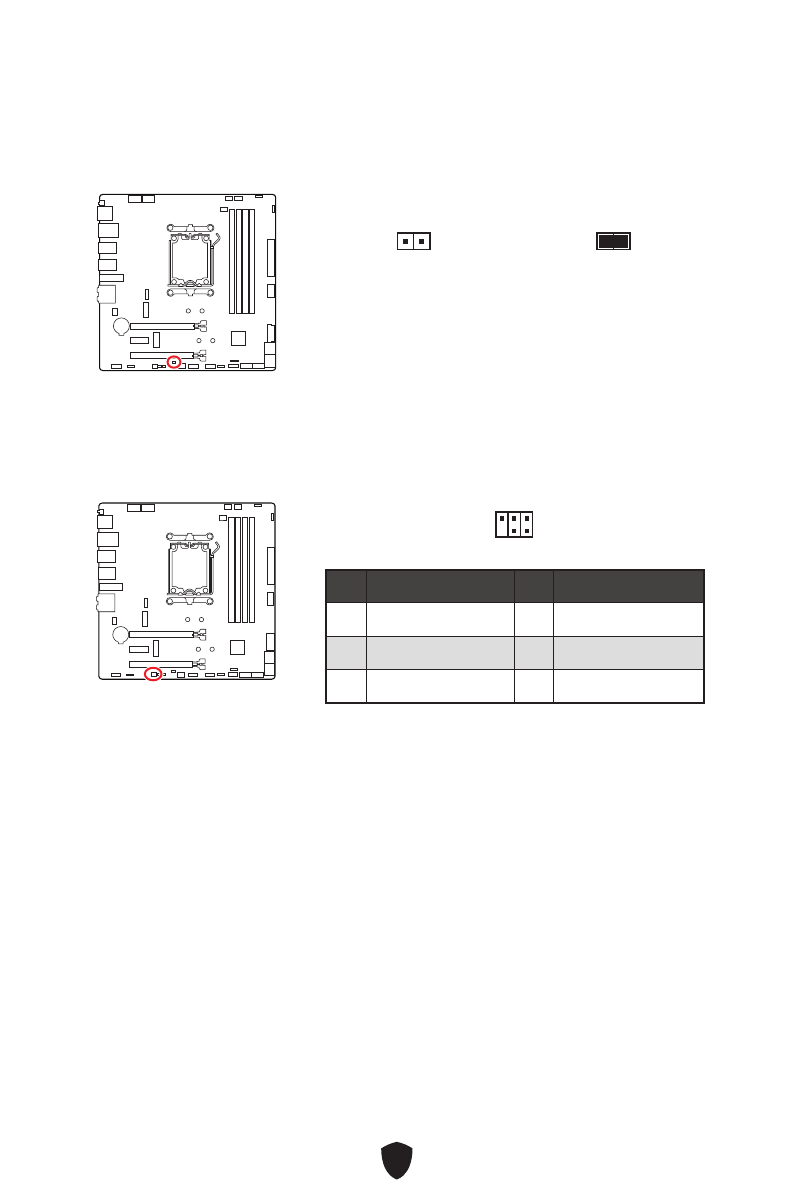

JOC_FS1: Steckbrücke für sicheren Start
Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung
startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus
(von der CPU).
JDASH1: Tuning Controller-Anschluss
An diesem Anschluss wird ein optionales Tuning Controller-Modul angeschlossen.
Pin
Signalname
Pin
Signalname
1
No Pin
2
NC
3
MCU_SMB_SCL_M
4
MCU_SMB_SDA_M
5
VCC5
6
Ground
1
2
6
5
Содержание
- 158 Краткое руководство по установке; Подготовка инструментов и компонентов
- 159 Безопасное использование продукции
- 164 Подключение разъема на передней панели
- 171 Технические характеристики
- 175 Эксклюзивные функции
- 176 Комплект поставки
- 177 Разъемы задней панели
- 178 Таблица состояний индикатора порта LAN; Подключение аудиоразъемов; Подключение наушников и микрофона
- 182 Процессор AM5
- 183 Слоты DIMM; Рекомендации по установке модулей памяти
- 187 JAUD1: Разъем аудио передней панели
- 189 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 190 панели
- 191 JTPM1: Разъем модуля ТРМ
- 192 JDASH1: Разъем контроллера настройки
- 193 вентиляторов
- 195 Подключение RGB светодиодных лент
- 196 LED; Подключение адресных RGB светодиодных лент
- 198 Индикаторы отладки EZ; Встроенные индикаторы
- 199 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11
- 202 Инструкции по использованию MSI Center
- 203 Преимущества UEFI
- 204 Настройка BIOS; Вход в настройки BIOS; Инструкции по настройке BIOS
- 205 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
