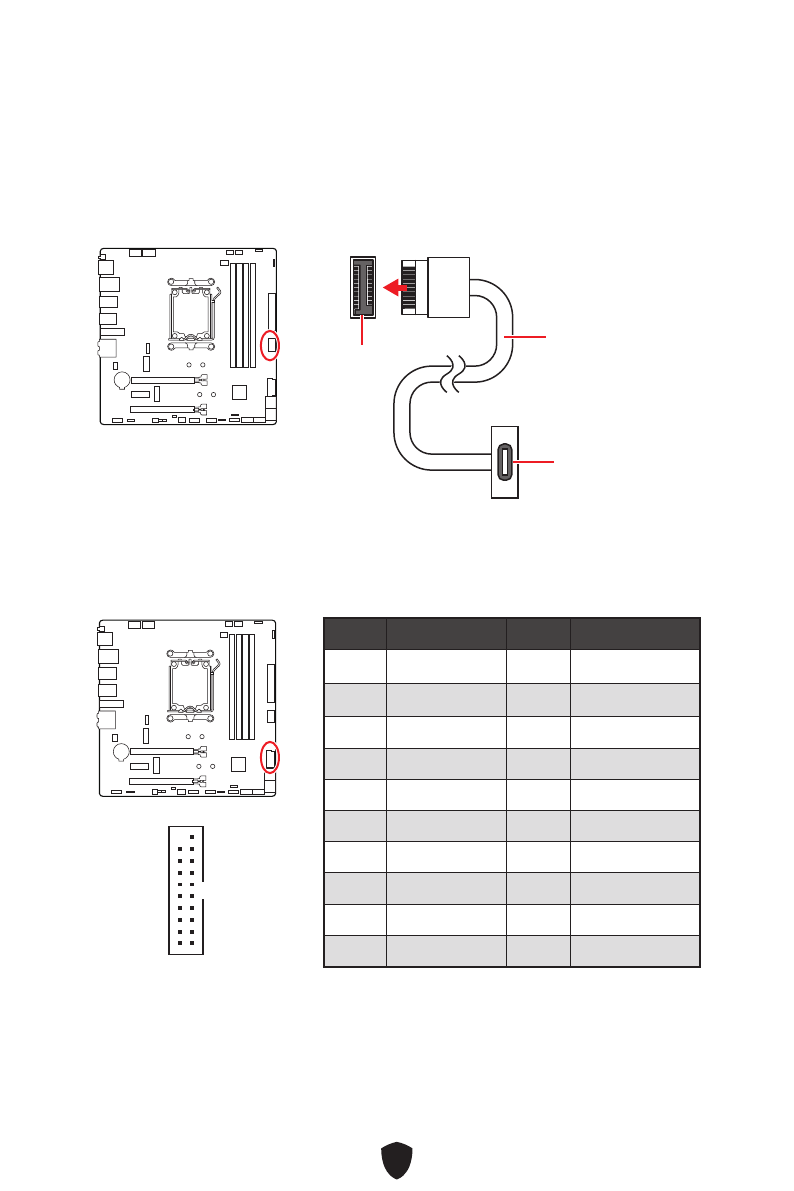

JUSB4: Разъем USB 3.2 Gen 2 Type-C на передней
панели
Данный разъем предназначен для подключения портов 3.2 Gen 2 10Гб/с Type-C
на передней панели. Данный коннектор имеет защиту от неправильного
подключения. При подключении кабеля убедитесь, что коннектор сориентирован
правильно относительно разъема.
JUSB4
Кабель USB Type-C
Порт USB Type-C на
передней панели
JUSB3: Разъем USB 3.2 Gen 1
Данный разъем предназначен для подключения портов USB 3.2 Gen 1 5Гб/с на
передней панели.
⚠
Внимание!
Помните, что во избежание повреждений, необходимо правильно подключать
контакты питания и земли.
Контакт
Название сигнала
Контакт
Название сигнала
1
Power
2
USB3_RX_DN
3
USB3_RX_DP
4
Ground
5
USB3_TX_C_DN
6
USB3_TX_C_DP
7
Ground
8
USB2.0-
9
USB2.0+
10
Ground
11
USB2.0+
12
USB2.0-
13
Ground
14
USB3_TX_C_DP
15
USB3_TX_C_DN
16
Ground
17
USB3_RX_DP
18
USB3_RX_DN
19
Power
20
No Pin
1
10
11
20
Содержание
- 158 Краткое руководство по установке; Подготовка инструментов и компонентов
- 159 Безопасное использование продукции
- 164 Подключение разъема на передней панели
- 171 Технические характеристики
- 175 Эксклюзивные функции
- 176 Комплект поставки
- 177 Разъемы задней панели
- 178 Таблица состояний индикатора порта LAN; Подключение аудиоразъемов; Подключение наушников и микрофона
- 182 Процессор AM5
- 183 Слоты DIMM; Рекомендации по установке модулей памяти
- 187 JAUD1: Разъем аудио передней панели
- 189 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 190 панели
- 191 JTPM1: Разъем модуля ТРМ
- 192 JDASH1: Разъем контроллера настройки
- 193 вентиляторов
- 195 Подключение RGB светодиодных лент
- 196 LED; Подключение адресных RGB светодиодных лент
- 198 Индикаторы отладки EZ; Встроенные индикаторы
- 199 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11
- 202 Инструкции по использованию MSI Center
- 203 Преимущества UEFI
- 204 Настройка BIOS; Вход в настройки BIOS; Инструкции по настройке BIOS
- 205 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
