37
Нормально
(По умолчанию)
Загрузка с
сохраненными
настройками BIOS
Включено
Применение настроек
BIOS по умолчанию в
режиме PCIe с низкой
пропускной способностью
(от процессора) для
безопасной загрузки

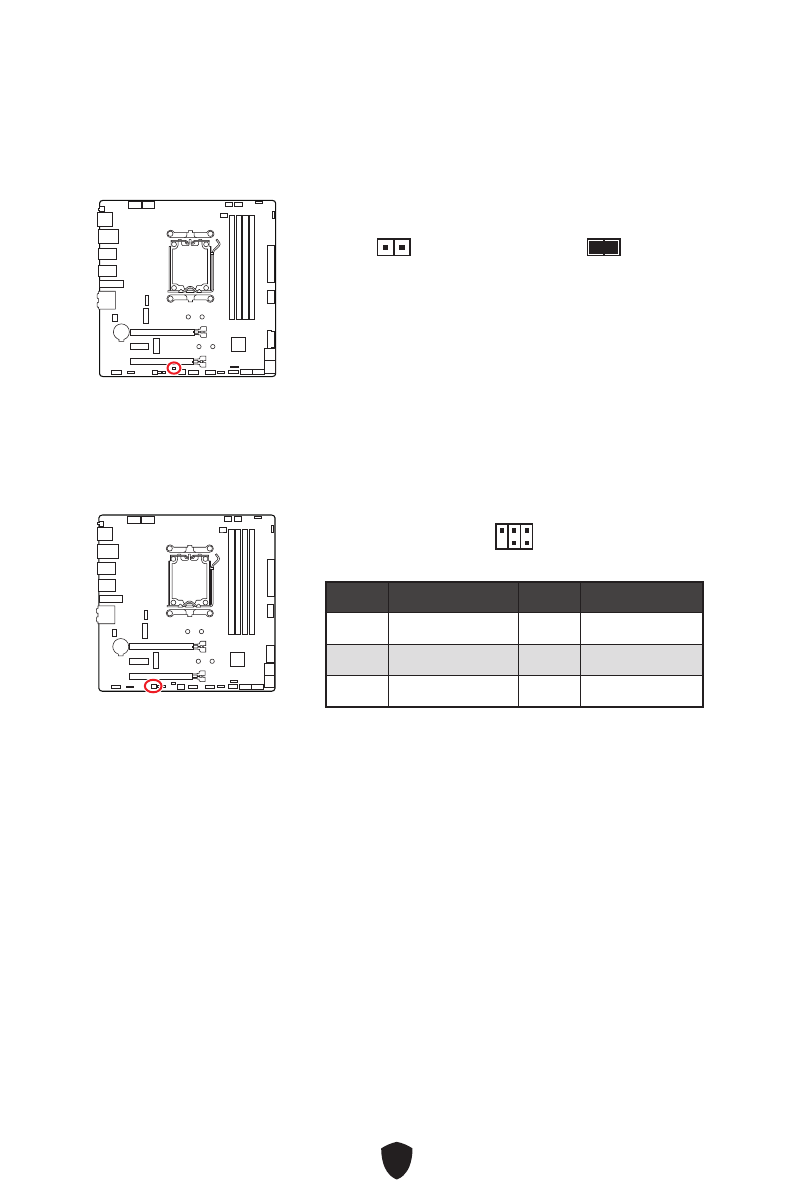

JOC_FS1: Джампер безопасной загрузки
Этот джампер используется для безопасной загрузки. При включении джампера
безопасной загрузки система загрузится с настройками по умолчанию в режиме
PCIe с низкой пропускной способностью (от процессора).
JDASH1: Разъем контроллера настройки
Данный разъем предназначен для подключения модуля контроллера настройки
(опционально).
Контакт
Название сигнала
Контакт
Название сигнала
1
No Pin
2
NC
3
MCU_SMB_SCL_M
4
MCU_SMB_SDA_M
5
VCC5
6
Ground
1
2
6
5
Содержание
- 158 Краткое руководство по установке; Подготовка инструментов и компонентов
- 159 Безопасное использование продукции
- 164 Подключение разъема на передней панели
- 171 Технические характеристики
- 175 Эксклюзивные функции
- 176 Комплект поставки
- 177 Разъемы задней панели
- 178 Таблица состояний индикатора порта LAN; Подключение аудиоразъемов; Подключение наушников и микрофона
- 182 Процессор AM5
- 183 Слоты DIMM; Рекомендации по установке модулей памяти
- 187 JAUD1: Разъем аудио передней панели
- 189 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 190 панели
- 191 JTPM1: Разъем модуля ТРМ
- 192 JDASH1: Разъем контроллера настройки
- 193 вентиляторов
- 195 Подключение RGB светодиодных лент
- 196 LED; Подключение адресных RGB светодиодных лент
- 198 Индикаторы отладки EZ; Встроенные индикаторы
- 199 Установка ОС, драйверов и MSI Center; Установка Windows 10/ Windows 11
- 202 Инструкции по использованию MSI Center
- 203 Преимущества UEFI
- 204 Настройка BIOS; Вход в настройки BIOS; Инструкции по настройке BIOS
- 205 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
