40
⚠
注意
∙
JRGBコネクターは長さ2m以下のものを御使用ください。定格最大出力は3A (12V)
で、5050 RGB LEDストリップ(12V/G/R/B)をサポートします。
∙
RGB LEDストリップの着脱は、必ず電源ユニットのスイッチをオフにして電源コードを抜
いた状態で実施してください。
∙
MSIのソフトウェアで拡張 LEDストリップをコントロールします。

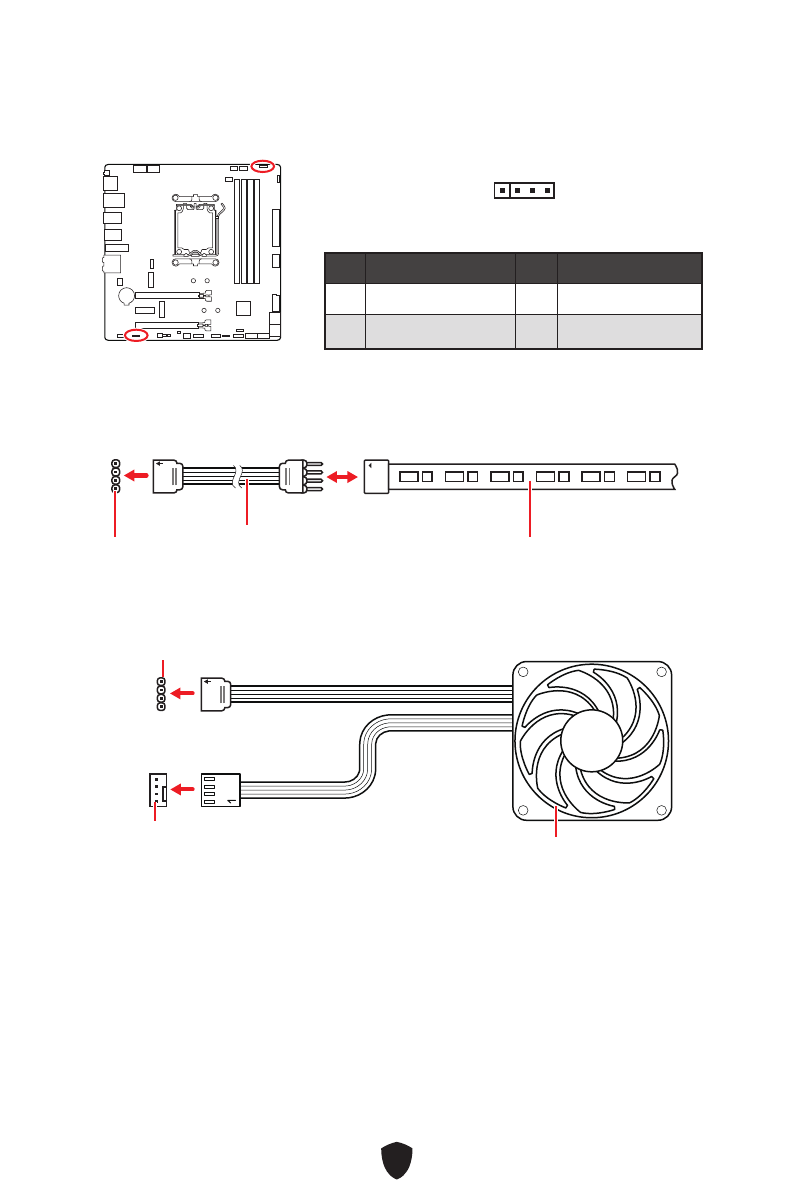

JRGB1~2: RGB LEDコネクター
JRGBコネクターは5050 RGB LEDストリップ12Vを接続します。
1
G
R
B
JRGBコネクター
JRGB拡張ケーブル
5050 RGB LEDストリップ12V
RGB LEDストリップコネクター
1
1
G
R
B
JRGBコネクター
システムファンコネクター
RGB LEDファンコネクター
RGB LEDファン
ピン
信号名
ピン
信号名
1
+12V
2
G
3
R
4
B
1
