38

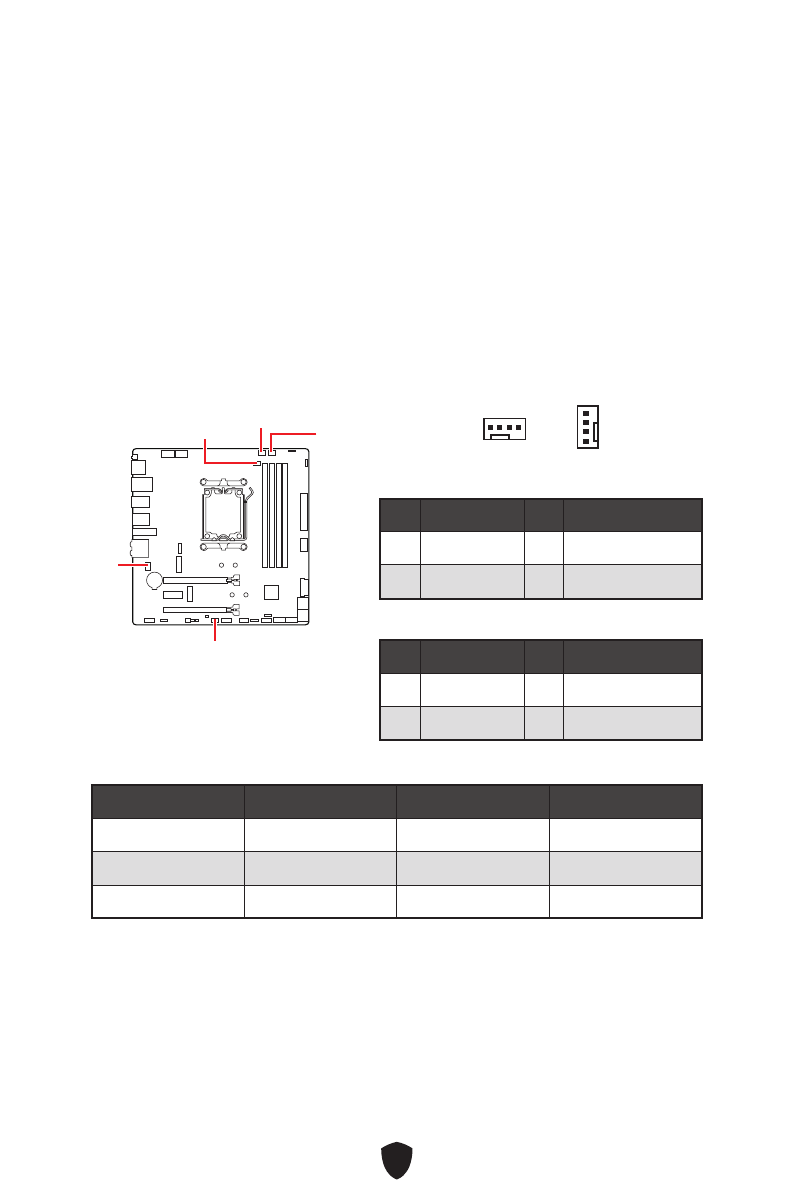

CPU_FAN1
, PUMP_FAN1, SYS_FAN1~3: 팬 커넥터
팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM
모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를
조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 자동 모드
팬 커넥터는 PWM 및 DC 모드를 자동으로 감지할 수 있습니다.
BIOS> HARDWARE MONITOR
패널에서 팬을 제어할 수 있습니다. DC 또는 PWM을 팬
유형에 설정할 수 있습니다.
스마트 팬 모드
를 확인하면 CPU 또는 시스템 온도에 따라 팬
속도가 변경됩니다.
스마트 팬 모드
의 선택을 취소하면 팬이 최대 속도로 회전합니다.
⚠
중요사항
PWM/ DC 모드로 전환한 후, 팬이 제대로 작동하는지 확인하시기 바랍니다.
1
1
PWM 모드 핀 정의
핀
신호 이름
핀
신호 이름
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
DC 모드 핀 정의
핀
신호 이름
핀
신호 이름
1
Ground
2
Voltage Control
3
Sense
4
NC
팬 커넥터 사양
커넥터
기본 팬 모드
최대 전류
최대 전력
CPU_FAN1
자동 모드
3A
36W
PUMP_FAN1
PWM 모드
3A
36W
SYS_FAN1~3
DC 모드
2A
24W
CPU_FAN1
SYS_FAN3
PUMP_FAN1
SYS_FAN1
SYS_FAN2
