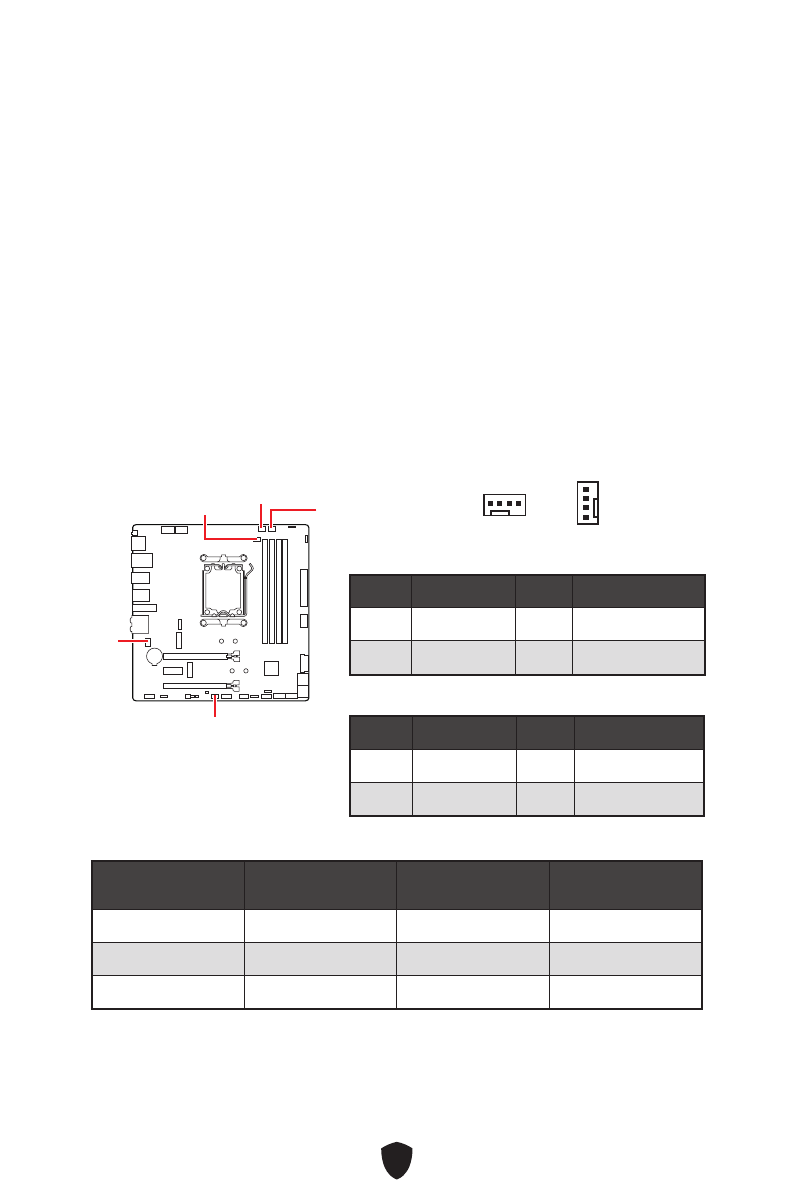

CPU_FAN1, PUMP_FAN1, SYS_FAN1~3 : Connecteurs de
ventilateur
Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie
de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de
vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant
la tension. Le mode automatique détectera automatiquement le type de ventilateur
utilisé.
Vous pouvez contrôler les ventilateurs dans le panneau
BIOS > HARDWARE MONITOR
.
Il vous permet de régler DC ou PWM selon votre type de ventilateur. Si vous cochez
le
Mode ventilateur intelligent
, la vitesse du ventilateur changera en fonction de la
température du processeur ou du système. Si vous décochez le
Mode ventilateur
intelligent
, le ventilateur tournera à la vitesse maximale.
⚠
Important
Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir
basculé entre les modes PWM et DC.
1
1
Définition des broches en mode PWM
Broche
Nom de signal
Broche
Nom de signal
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
Définition des broches en mode DC
Broche
Nom de signal
Broche
Nom de signal
1
Ground
2
Voltage Control
3
Sense
4
NC
Caractéristiques du connecteur de ventilateur
Connecteur
Mode ventilateur par
défaut
Courant maximum
Puissance maximum
CPU_FAN1
Mode Auto
3 A
36 W
PUMP_FAN1
Mode PWM
3 A
36 W
SYS_FAN1~3
Mode DC
2 A
24 W
CPU_FAN1
SYS_FAN3
PUMP_FAN1
SYS_FAN1
SYS_FAN2
