Español

X570 Steel Legend

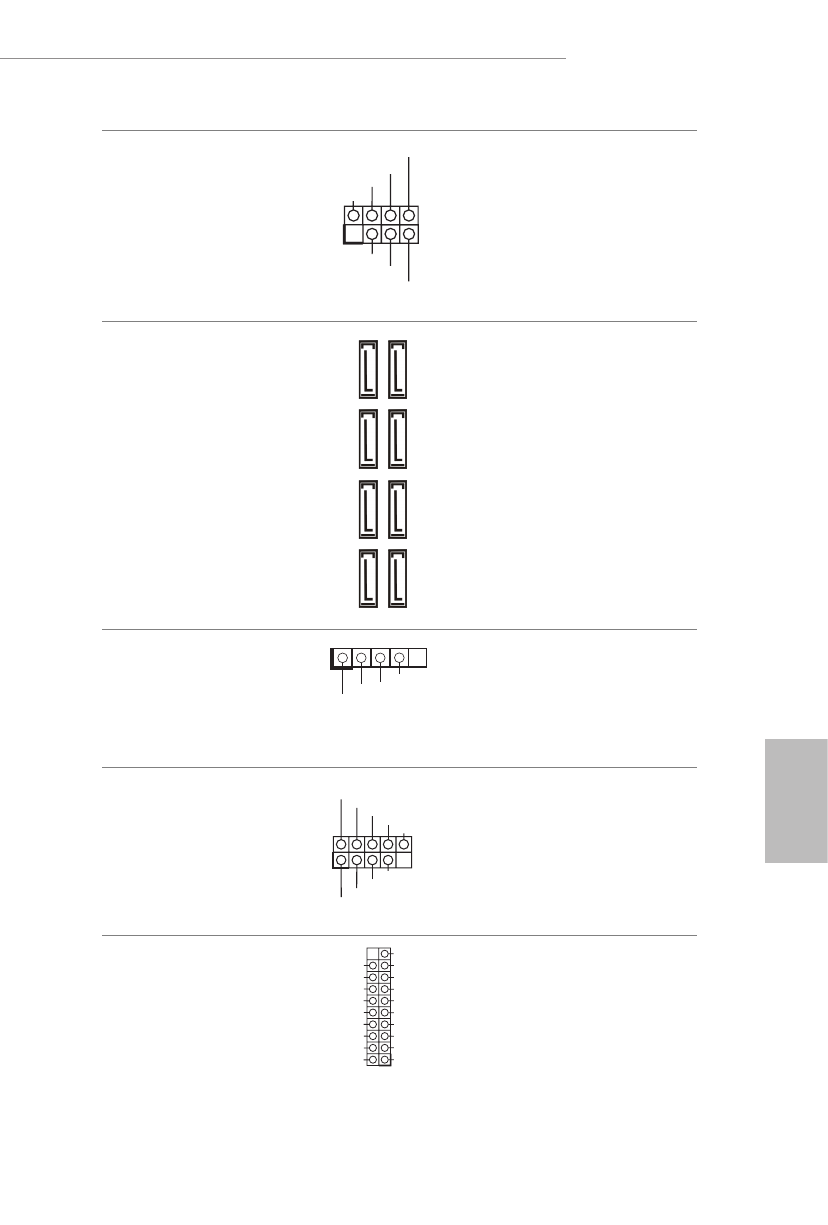

LED de alimentación y
base de conexiones para
la altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág. 1, nº 18)

Conecte el LED de alimentación
del chasis y el altavoz del chasis
a esta base de conexiones.

Conectores Serie ATA3
(SATA3_1_2:
consulte la pág.1, nº 13)
(SATA3_3_4:
consulte la pág. 1, N.º 14)
(SATA3_5_6:
consulte la pág. 1, N.º 15)
(SATA3_7_8:
consulte la pág. 1, N.º 16)

Estos ocho conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.

Base de conexiones USB
de ventilador de LED
AMD
(USB_5 de 4 contactos)
(consulte la pág. 1, nº 30)

Esta base de conexiones se
utiliza para enchufar el conector
USB del disipador SR3 AMD.

Cabezales USB 2.0
(USB1_2 de 9 contactos)
(consulte la pág. 1, nº 20)
(USB_3_4 de 9
contactos)
(consulte la pág. 1, nº 19)

Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 2.0 admite dos puertos.

 Cabezales USB 3.2 Gen1
(USB3_7_8 de 19
contactos)
(consulte la pág. 1, nº 10)
(USB3_9_10 de 19 pines)
(consulte la pág. 1, nº 9)

Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 3.2 Gen1 admite dos
puertos.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

USB_PWR

P- P+

GND

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

SA

TA3_4

SA

TA3_3

SA

TA3_6

SA

TA3_5

SA

TA3_8

SA

TA3_7

SA

TA3_2

SA

TA3_1
