X570 Steel Legend

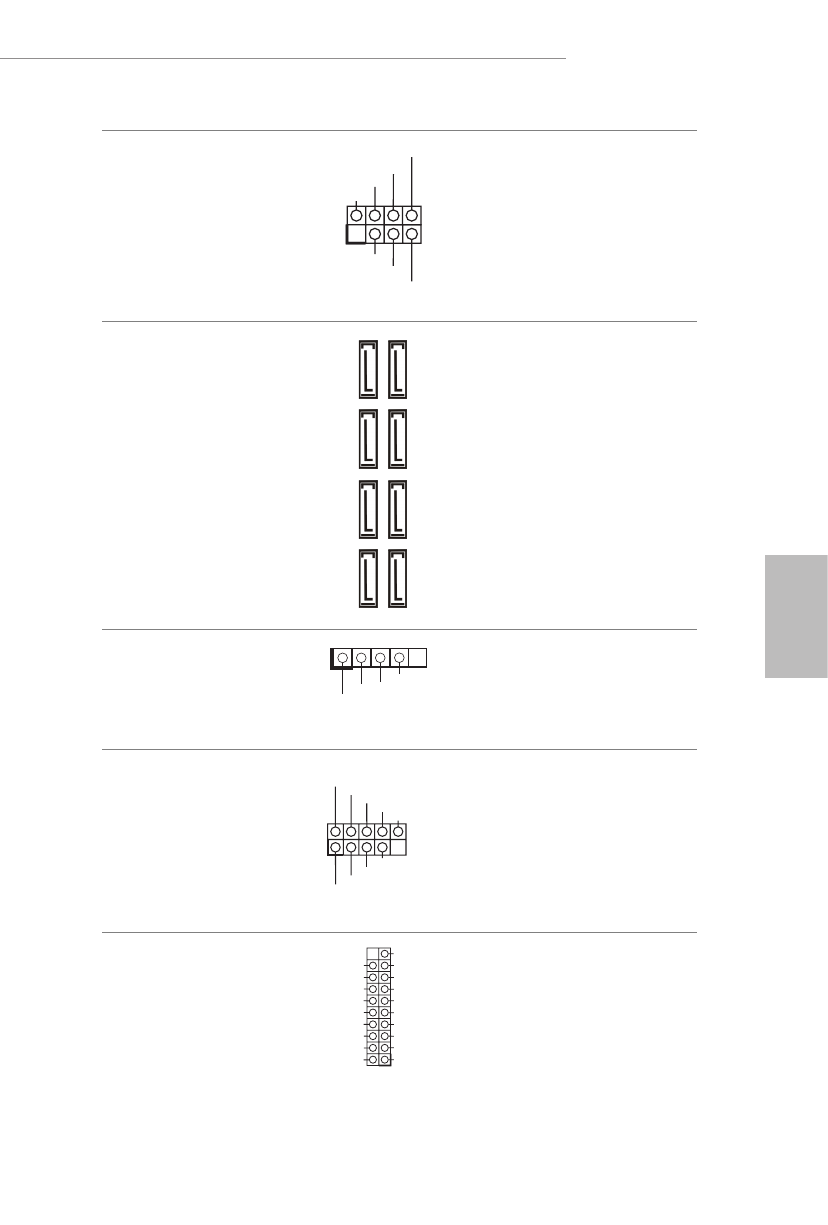

Dioda LED zasilania
i złącze główkowe
głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 18)

Podłącz to tego złącza
główkowego diodę LED zasila-
nia obudowy i głośnik obudowy
.

Złącza Serial ATA3
(SATA3_1_2:
sprawdź s.1, Nr 13)
(SATA3_3_4:
sprawdź s.1, Nr 14)
(SATA3_5_6:
sprawdź s.1, Nr 15)
(SATA3_7_8:
sprawdź s.1, Nr 16)

Te osiem złączy SATA3
obsługuje kable danych SATA
dla zewnętrznych urządzeń
pamięci z szybkością transferu
danych do 6,0 Gb/s.

Złącze główkowe
wentylatora LED AMD
(4-pinowe USB_5)
(sprawdź s.1, Nr 30)

To złącze główkowe jest
używane do podłączania złącza
USB na radiatorze AMD SR3.

Złącza główkowe USB 2.0
(9-pinowe USB_1_2)
(sprawdź s.1, Nr 20)
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 19)

Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 2.0 może
obsługiwać dwa porty.

 Złącza główkowe USB
3.2 Gen1
(19-pinowe USB3_7_8)
(sprawdź s.1, Nr 10)
(19-pinowe USB3_9_10)
(sprawdź s.1, Nr 9)

Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 3.2 Gen1
może obsługiwać dwa porty.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

USB_PWR

P- P+

GND

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

SA

TA3_4

SA

TA3_3

SA

TA3_6

SA

TA3_5

SA

TA3_8

SA

TA3_7

SA

TA3_2

SA

TA3_1
