Deutsch

X570 Steel Legend

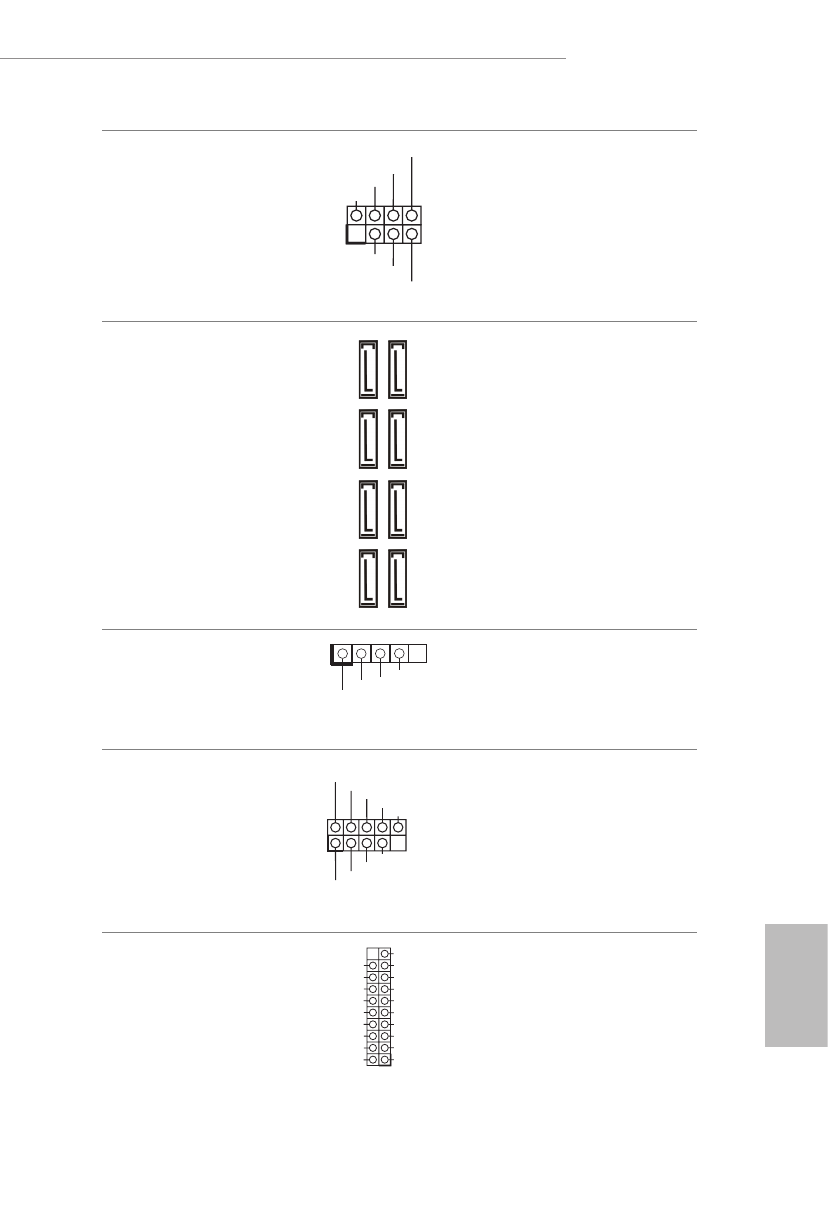

Betrieb-LED- und
Lautsprecher-Stiftleiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 18)

Bitte verbinden Sie die Be-
trieb-LED des Gehäuses und
den Gehäuselautsprecher mit
dieser Stiftleiste.

Serial-ATA-III-
Anschlüsse
(SATA3_1_2:
siehe S. 1, Nr. 13)
(SATA3_3_4:
siehe S. 1, Nr. 14)
(SATA3_5_6:
siehe S. 1, Nr. 15)
(SATA3_7_8:
siehe S. 1, Nr. 16)

Diese acht SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgesch
windigkeit bis 6,0 Gb/s.

AMD-LED-Lüfter-USB-
Stiftleiste
(4-polig, USB_5)
(siehe S. 1, Nr. 30)

Diese Stiftleiste dient der
Verbindung des USB-
Anschlusses am AMD-SR3-
Kühlkörper.

USB 2.0-Stiftleisten
(9-polig, USB_1_2)
(siehe S. 1, Nr. 20)
(9-polig, USB_3_4)
(siehe S. 1, Nr. 19)

Es gibt zwei Stiftleisten an
diesem Motherboard. Jede USB
2.0-Stiftleiste kann zwei Ports
unterstützen.

 USB 3.2 Gen1-
Stiftleisten
(19-polig, USB3_7_8)
(siehe S. 1, Nr. 10)
(19-polig, USB3_9_10)
(siehe S. 1, Nr. 9)

Es gibt zwei Stiftleisten an
diesem Motherboard. Jede USB
3.2 Gen1-Stiftleiste kann zwei
Ports unterstützen.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

USB_PWR

P- P+

GND

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

SA

TA3_4

SA

TA3_3

SA

TA3_6

SA

TA3_5

SA

TA3_8

SA

TA3_7

SA

TA3_2

SA

TA3_1
