72
73
Fr
ançais
Français
X570 Steel Legend

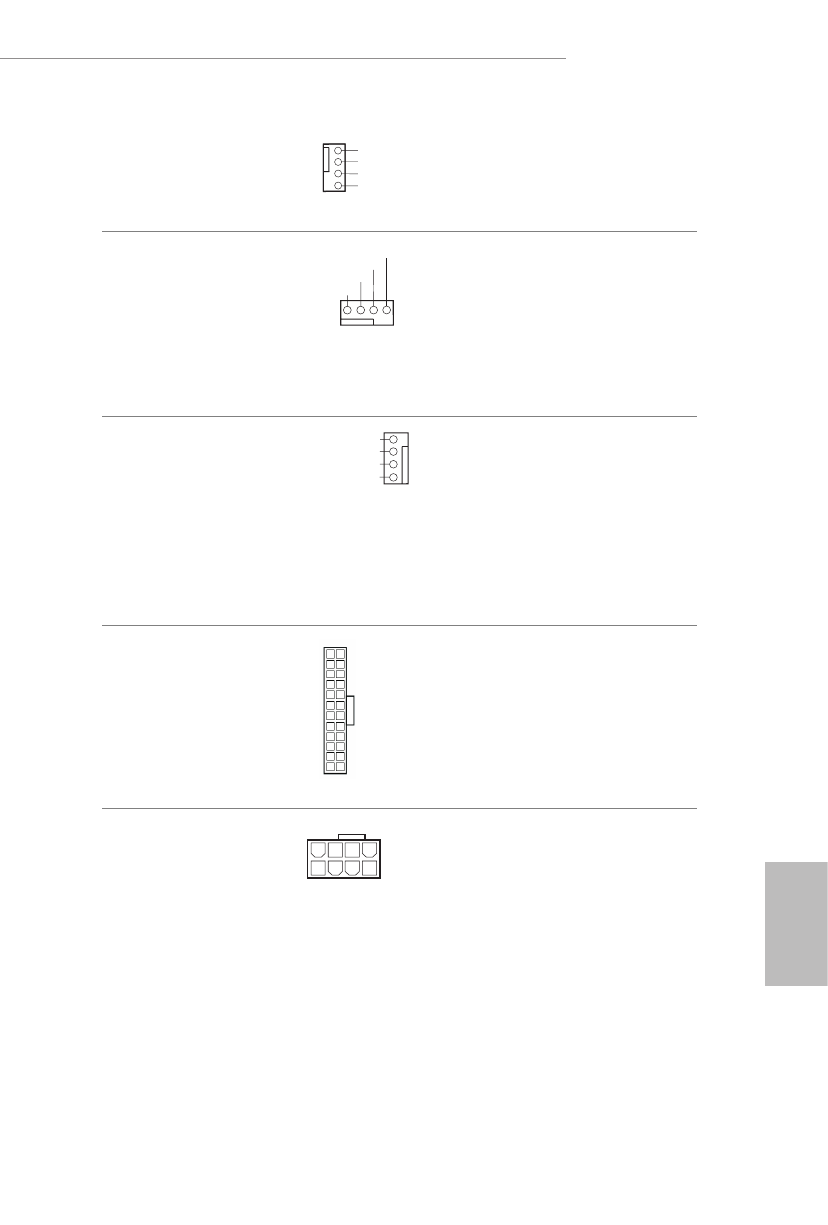

(CHA_FAN4/WP à 4
broches)
(voir p.1, No. 12)
Connecteur du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 3)
Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à 4 broch-
es. Si vous envisagez de connecter
un ventilateur de processeur à 3
broches, veuillez le brancher sur
la broche 1-3.
Connecteur pour
ventilateur de pompe à
eau du processeur
(CPU_FAN2/WP à 4
broches)
(voir p.1, No. 4)
Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur de re-
froidisseur d'eau pour processeur
à 3 broches, veuillez le brancher
sur la Broche 1-3.
Connecteur
d’alimentation ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 8)
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez effectuer les branche-
ments sur la Broche 1 et la
Broche 13.
Connecteur
d’alimentation ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12V à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 5.
*Avertissement : Veuillez
vérifier que le câble d'alimen-
tation connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
12
1
24
13
4 1
8 5
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
FAN_VOLTAGE
GND
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
