English
34

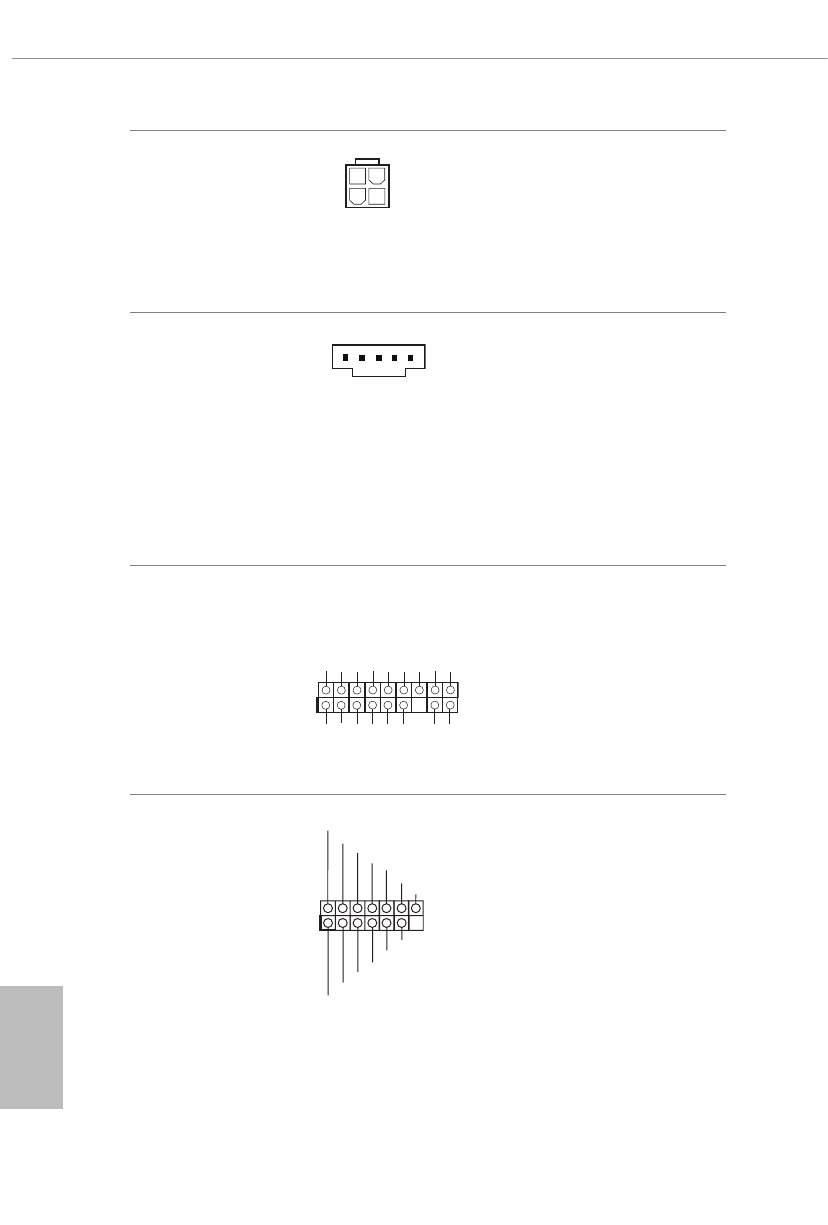

ATX 12V Power
Connector
(4-pin ATX12V2)
(see p.1, No. 2)
Please connect an ATX
12V power supply to this
connector.
*The power supply plug
fits into this connector in
only one orientation.
Thunderbolt AIC
Connector
(5-pin TB1)
(see p.1, No. 27)
Please connect a Thunderbolt™
add-in card (AIC) to the
Thunderbolt AIC connector via
the GPIO cable.
*Please install the Thunderbolt™
AIC card to PCIE4 (default
slot).
*For the further information,
please visit www.asrock.com.
LPC/TPM Header
(17-pin TPMS1)
(see p.1, No. 28)
This connector supports Trusted
Platform Module (TPM) system,
which can securely store keys,
digital certificates, passwords,
and data. A TPM system also
helps enhance network security,
protects digital identities, and
ensures platform integrity.
SPI TPM Header
(13-pin SPI_TPM_J1)
(see p.1, No. 11)
This connector supports SPI
Trusted Platform Module (TPM)
system, which can securely store
keys, digital certificates, pass-
words, and data. A TPM system
also helps enhance network
security, protects digital
identities, and ensures platform
integrity.
1
G
N
D
SM
B_
D
A
TA
_M
A
IN
LA
D
2
LA
D
1
G
N
D
S_
PW
RD
W
N
#
SE
RI
RQ
#
G
N
D
P
C
IC
LK
P
C
IR
ST
#
LA
D
3
+
3
V
LA
D
0
+
3V
S
B
G
N
D
FR
A
M
E
SM
B_
C
LK
_M
A
IN
1
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
