Por

tuguês

X570 Steel Legend

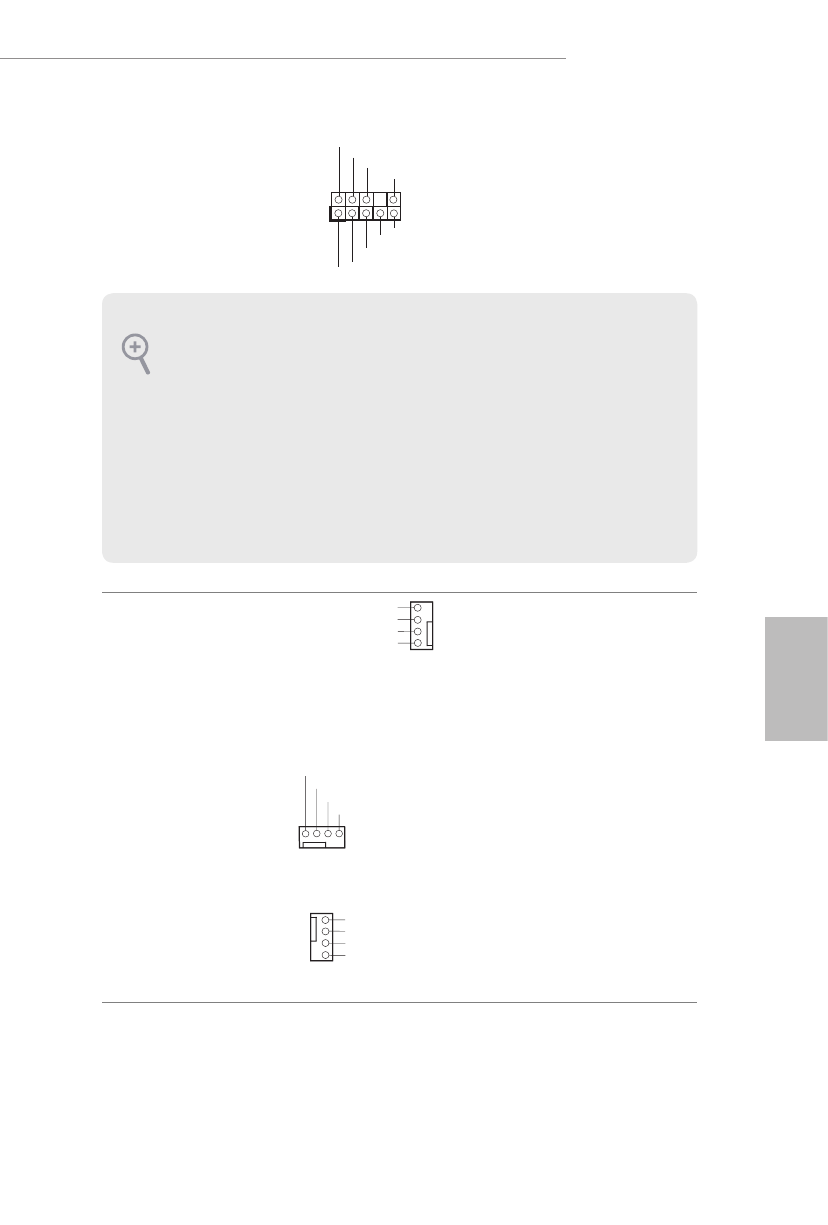

Suporte de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 30)

Este suporte destina-se à conexão
dos dispositivos de áudio no
painel de áudio frontal.

Conectores de chassi e
ventoinha de bomba de
água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 32)

(CHA_FAN2/WP de 4
pinos)
(ver p.1, N.º 26)
(4-pin CHA_FAN3/WP)
(ver p.1, N.º 22)

(4-pin CHA_FAN4/WP)
(ver p.1, N.º 12)

Esta placa mãe fornece conec-
tores de ventilador do chassis
de refrigeração quatro água de 4
pinos. Se você pretende conectar
um ventilador de refrigeração a
água de chassis de 3 pinos, por
favor, conecte-o ao Pino 1-3.

GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L

1

2

3

4

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

1.  O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá

suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.

2.  Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-
los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4

3

2

1

GN D

FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE

1     2     3    4
