X570 Steel Legend

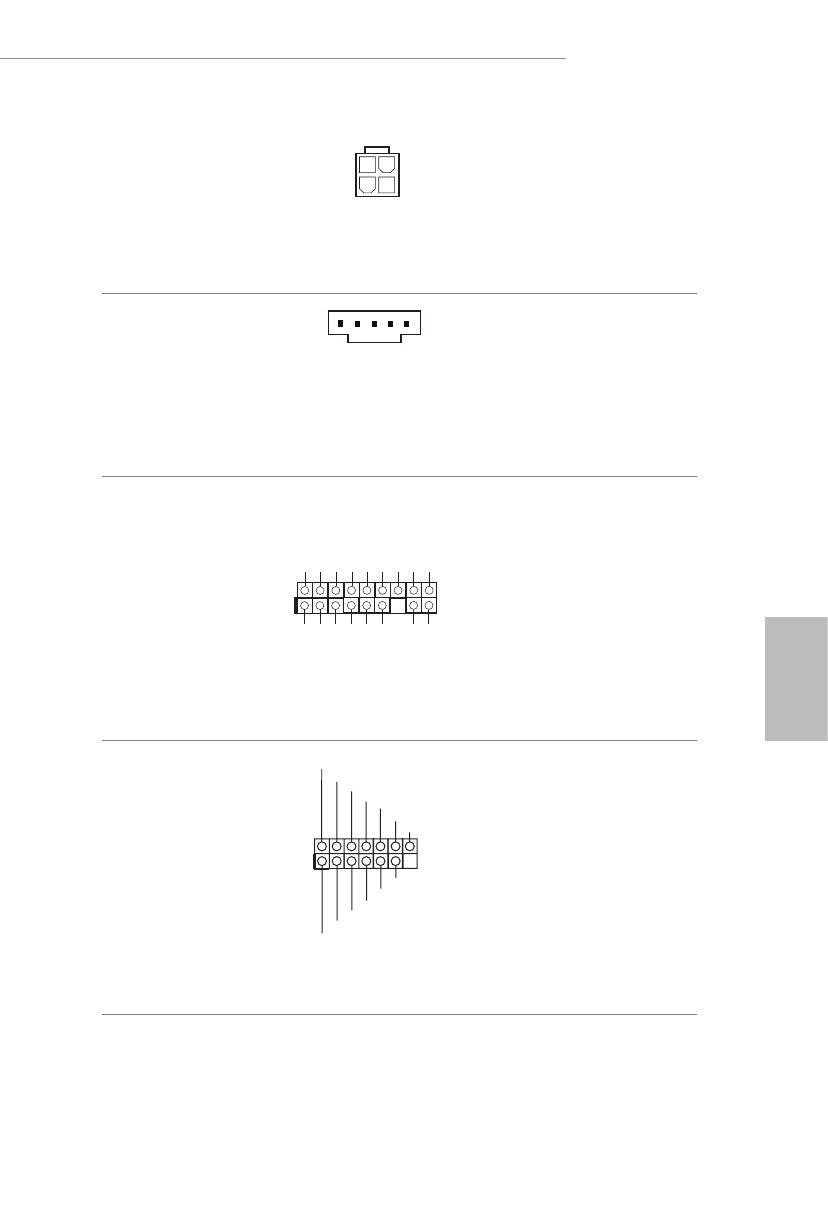

Conector de alimentação
de 12V ATX
(ATX12V2 de 4 pinos)
(ver p.1, N.º 2)
Por favor, ligue este conector a
uma alimentação de força ATX
12V.
*O plugue de sua fonte de ali-
mentação se encaixa neste conec-
tor apenas em uma orientação.
Conector Thunderbolt
AIC
(TB1 de 5 pinos)
(ver p.1, N.º 27)
Por favor, conecte uma placa
adicional Thunderbolt™ (AIC) a
este conector Thunderbolt AIC
através do cabo GPIO.
* Por favor, instale o cartão
Thunderbolt™ AIC para PCIE4
(slot padrão).
Plataforma LPC/TPM
(TPMS1 de 17 pinos)
(ver p.1, N.º 28)
Este conector suporta um sistema
com Módulo de Plataforma
Confiável (TPM), que pode
armazenar com segurança
chaves, certificados digitais,
senhas e dados. Um sistema
TPM também ajuda a melhorar
a segurança de rede, a proteger
identidades digitais e a garantir a
integridade da plataforma.
Plataforma SPI TPM
(SPI_TPM_J1 de 13 pinos)
(ver p.1, N.º 11)
Este conector suporta um sistema
com SPI Módulo de Plataforma
Confiável (TPM), que pode ar-
mazenar com segurança chaves,
certificados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.
1
G
N
D
SM
B_
D
A
TA
_M
A
IN
LA
D
2
LA
D
1
G
N
D
S_
PW
RD
W
N
#
SE
RI
RQ
#
G
N
D
P
C
IC
LK
P
C
IR
ST
#
LA
D
3
+
3
V
LA
D
0
+
3V
S
B
G
N
D
FR
A
M
E
SM
B_
C
LK
_M
A
IN
1
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
