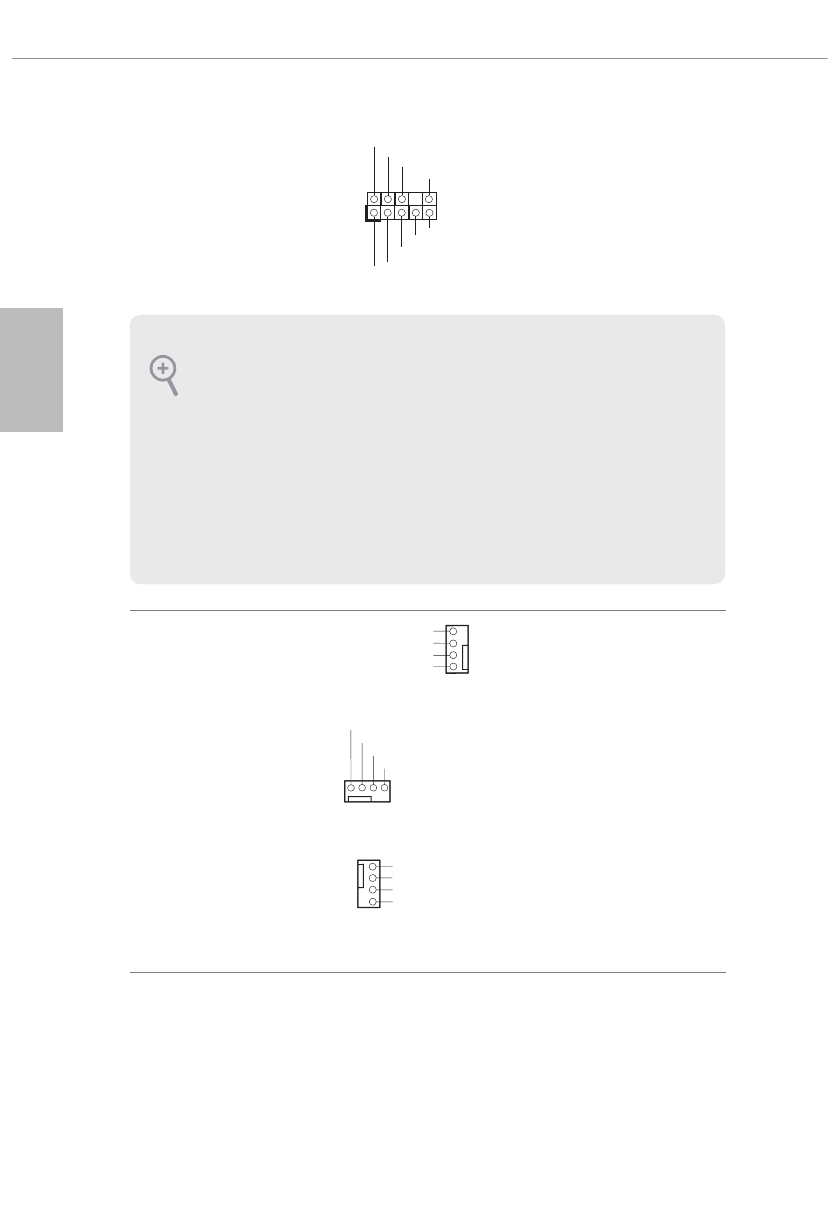

前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第
1
頁，編號
29
）
本排針適用於連接音訊裝置至
前面板音訊。
機殼／水冷幫浦風扇接頭
(4-pin CHA_FAN1/WP)
（請參閱第
1
頁，
編號
31
）
(4-pin CHA_FAN2/WP)
（請參閱第
1
頁，
編號
25
）
(4-pin CHA_FAN3/WP)
（請參閱第
1
頁，
編號
21
）
(4-pin CHA_FAN4/WP)
（請參閱第
1
頁，
編號
12
）
本主機板配備四個
4-Pin
水冷
機殼風扇接頭。
若您計畫連接
3-Pin
機殼水冷風扇，請接至
Pin
1-3
。
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1.
高解析度音訊支援智慧型音效介面偵測
(Jack Sensing)
，但機殼上的面板線必須支援
HDA
才能正確運作。
請依本手冊及機殼手冊說明安裝系統。
2.
若您使用
AC
’
97
音訊面板，請按照以下步驟安裝至前面板音訊排針：
A.
將
Mic_IN (MIC)
連接至
MIC2_L
。
B.
將
Audio_R (RIN)
連接至
OUT2_R
且將
Audio_L (LIN)
連接至
OUT2_L
。
C.
將接地
(GND)
連接至接地
(GND)
。
D. MIC_RET
及
OUT_RET
僅供
HD
音訊面板使用。
您不需要在
AC
’
97
音訊面板上連
接。
E.
若要啟動前側麥克風，請前往
Realtek
控制面板中的「
FrontMic
」標籤調整「錄音音量」
。
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4
3
2
1
GN D
FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1 2 3 4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
