Fr

ançais

Français

X570 Steel Legend

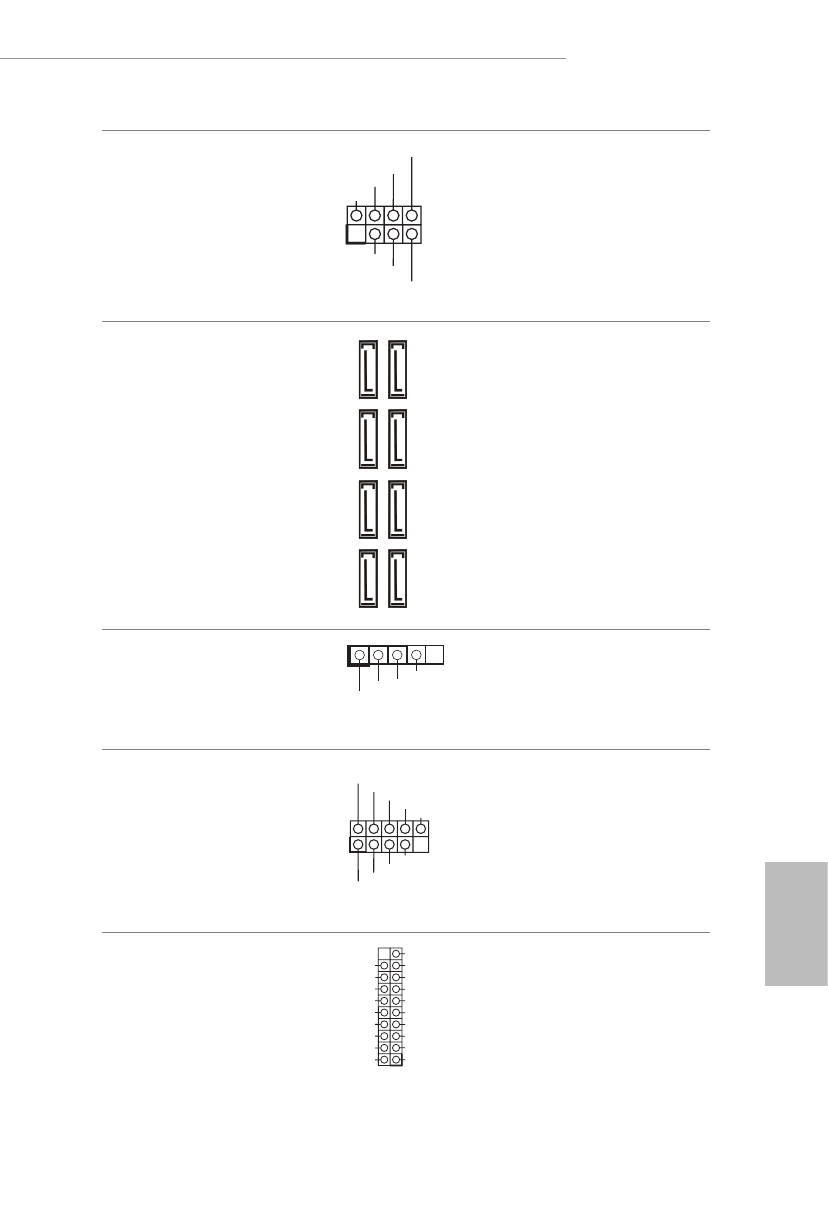

Prise DEL d’alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 18)

Veuillez brancher la DEL
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.

Connecteurs Serial ATA3
(SATA3_1_2:
voir p.1, No. 13)
(SATA3_3_4:
voir p.1, No. 14)
(SATA3_5_6:
voir p.1, No. 15)
(SATA3_7_8:
voir p.1, No. 16)

Ces huit connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les
appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.

Embase USB de ventilateur
LED AMD
(USB_5 à 4 broches)
(voir p.1, No. 30)

Cette embase sert à connecter
le connecteur USB sur le
dissipateur thermique AMD
SR3.

Embases USB 2.0
(USB_1_2 à 9 broches)
(voir p.1, No. 20)
(USB_3_4 à 9 broches)
(voir p.1, No. 19)

Cette carte mère comprend
deux connecteurs. Chaque
embase USB 2.0 peut prendre en
charge deux ports.

 Embases USB 3.2 Gen1
(USB3_7_8 à 19 broches)
(voir p.1, No. 10)
(USB3_9_10 à 19 broches)
(voir p.1, No. 9)

Cette carte mère comprend deux
connecteurs. Chaque embase
USB 3.2 Gen1 peut prendre en
charge deux ports.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

USB_PWR

P- P+

GND

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

SA

TA3_4

SA

TA3_3

SA

TA3_6

SA

TA3_5

SA

TA3_8

SA

TA3_7

SA

TA3_2

SA

TA3_1
