X570 Steel Legend
1.4
オンボードのヘッダーとコネクタ

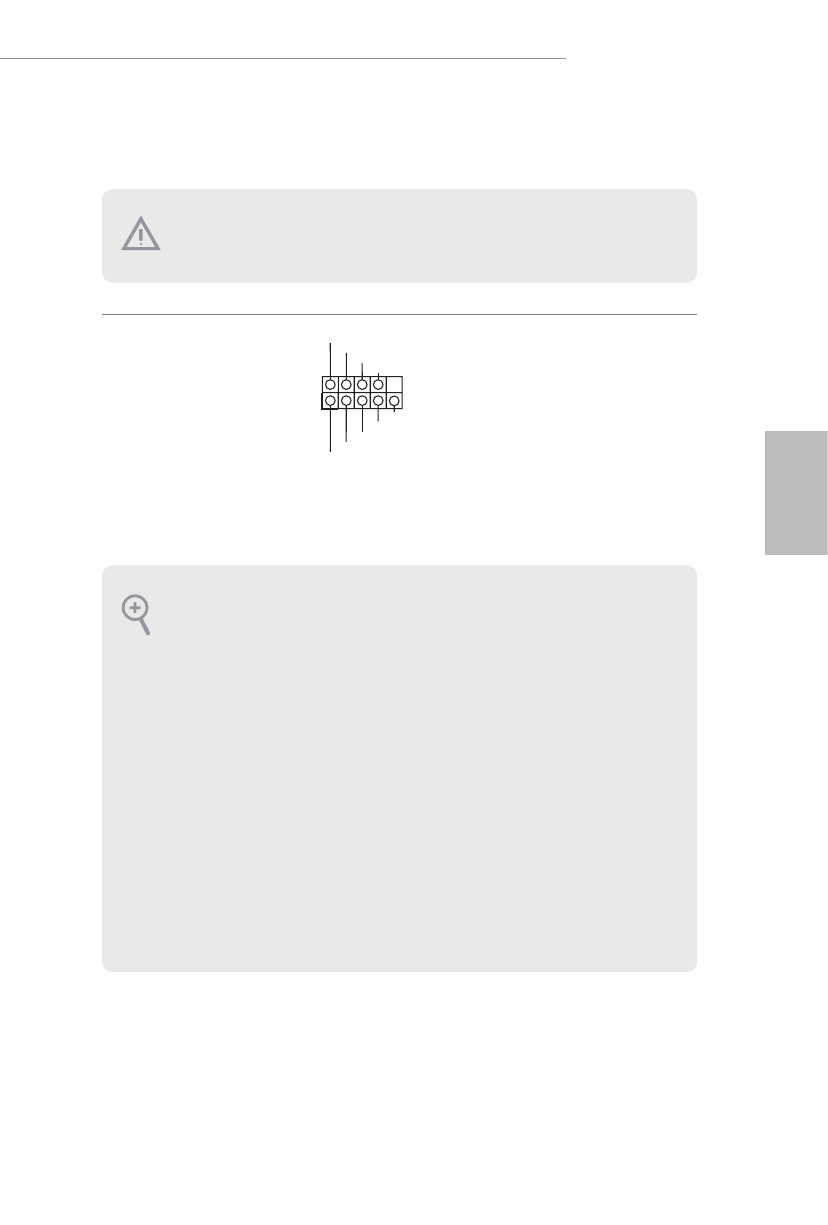

システムパネルヘッダー
（
9
ピン
PANEL1
）
（
p.1
、
No. 17
参照）
電源ボタンを接続し、ボタン
をリセットし、下記のピン割り
当てに従って、シャーシのシス
テムステータス表示ランプを
このヘッダーにセットします。
ケーブルを接続するときには、
ピンの＋と−に気をつけてく
ださい。
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
オンボードヘッダーとコネクタはジャンパーではありません。
これらヘッダーとコネクタには
ジャンパーキャップを被せないでください。
ヘッダーおよびコネクタにジャンパーキャップを
被せると、マザーボードに物理損傷が起こることがあります。
PWRBTN
（電源ボタン）：
シャーシ前面パネルの電源ボタンに接続してください。
電源ボタンを使用して、システム
をオフにする方法を設定できます。
RESET
（リセットボタン）：
シャーシ前面パネルのリセットボタンに接続してください。
コンピューターがフリーズした
り、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再
起動します。
PLED
（システム電源
LED
）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。
システム稼働
中は、
LED
が点灯します。
システムが
S1/S3
スリープ状態の場合には、
LED
は点滅を続け
ます。
システムが
S4
スリープ状態または電源オフ（
S5
）のときには、
LED
はオフです。
HDLED
（ハードドライブアクティビティ
LED
）：
シャーシ前面パネルのハードドライブアクティビティ
LED
に接続してください。
ハードドラ
イブのデータを読み取りまたは書き込み中に、
LED
はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。
前面パネルモジュールは、
主に電源ボタン、リセットボタン、電源
LED
、ハードドライブアクティビティ
LED
、スピーカー
などから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合に
は、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。
